Visualizzazione dei dati idronici
1.Creare un sistema idronico utilizzando elementi e attrezzature per le tubazioni

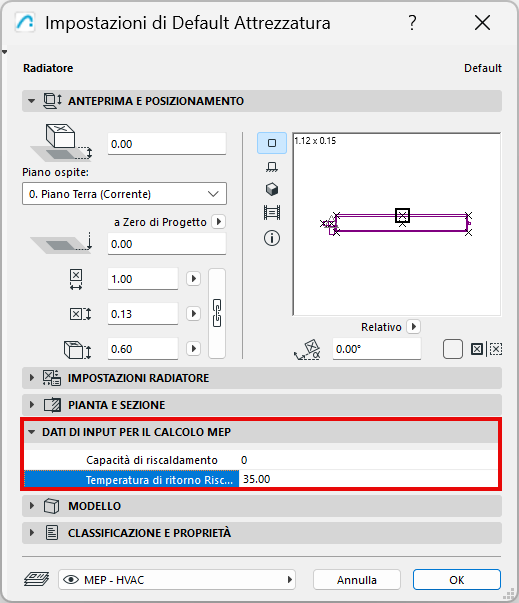

2.Immettere i valori di capacità di riscaldamento e di rendimento per le singole apparecchiature idroniche nelle finestre di dialogo delle impostazioni o nella Palette informazioni:

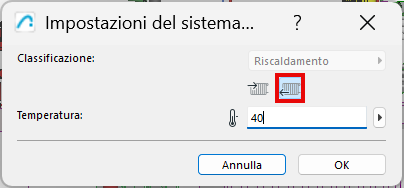

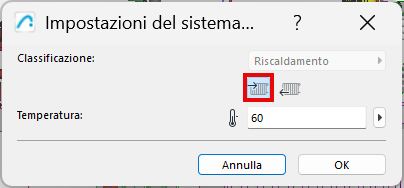

3.In Impostazioni del sistema idronico, per un segmento selezionato: definire i requisiti di temperatura (ad es. per la mandata e il ritorno):
–Aprire Impostazioni sistema idronico dalla barra degli strumenti MEP o dal menu contestuale di qualsiasi segmento idronico.
4.Aggiungere il sistema idronico al Browser del sistema MEP (vedere Aggiungere il sistema MEP al Browser del sistema MEP)

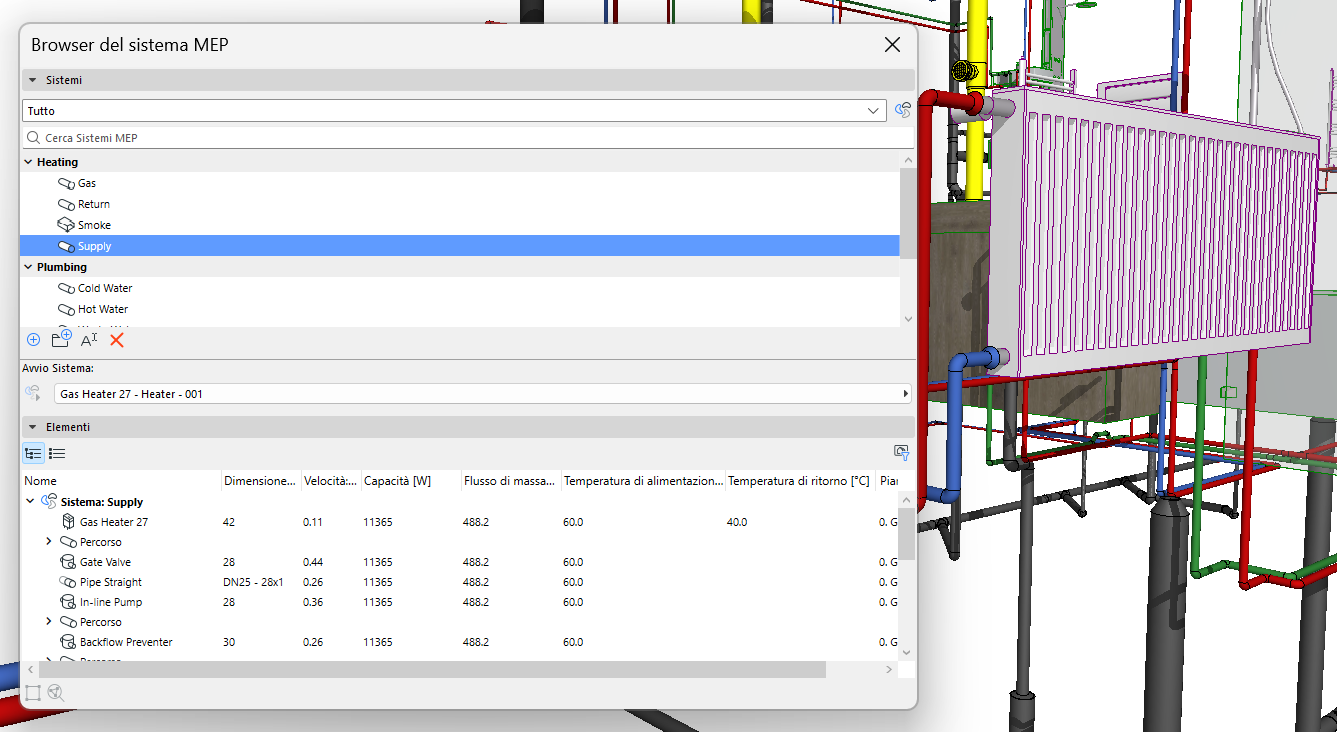

Il Browser del Sistema MEP visualizza i dati rilevanti per ciascun elemento: Capacità, Temperature di mandata e di ritorno, Portata massica, velocità.
•Le capacità vengono aggiunte fino al punto di partenza del sistema
•La portata massima, la velocità e la temperatura di ritorno vengono calcolate per i percorsi e i segmenti
•Questi dati dipendono dalle dimensioni dell'elemento e dai dati di capacità e temperatura inseriti per gli elementi idronici
5.Ottimizzare le dimensioni della Tubazione: in base ai dati mostrati nel Browser del Sistema MEP, utilizzare l’Ottimizzatore Idronico per regolare le dimensioni come necessario.

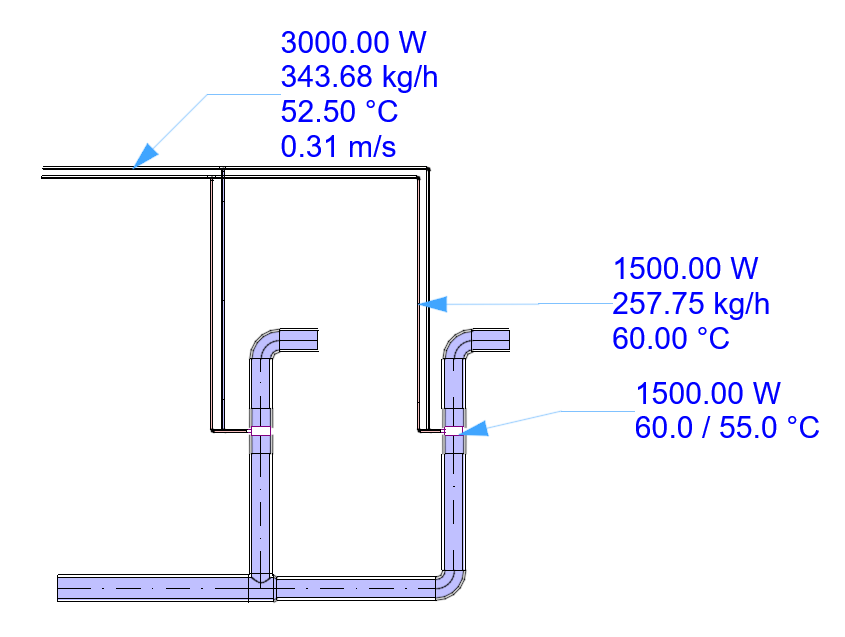

È possibile visualizzare questi dati per tutte le parti del sistema utilizzando etichette e liste.
Problemi di visualizzazione dei dati MEP?
A volte i dati visualizzati (ad esempio nelle etichette e nei programmi) non vengono aggiornati. In questo caso:
1.Assicurarsi di avere aggiunto il sistema al Browser del sistema per attivare il calcolo (vedere Aggiungere il sistema MEP al Browser del sistema MEP)
2.Se non è stato selezionato nulla nel piano, utilizzare il comando del menu contestuale: Aggiorna proprietà MEP
Nota: il comando Aggiorna Proprietà MEP è disponibile a partire da Archicad 29.1.0. Nelle versioni precedenti, procedere come segue:
–Aprire il Browser del sistema e selezionare il sistema che si desidera aggiornare
–Utilizzare Visualizza > Aggiornamento > Ricostruisci e rigenera
