Impostazioni Strumenti di Tipo Linea
Si applica a Linea, Arco, Polilinea e Spline.
Uniforma Impostazioni per strumenti Linea: Selezionare questo per applicare le impostazioni effettuate in questa finestra di dialogo a tutti gli strumenti tipo linea: Linea, Arco/Cerchio, Spline, Polilinea.
I Preferiti di uno dei quattro strumenti Tipo Linea (Linea, Arco, PoliLinea, Spline) possono essere applicati a qualsiasi altro elemento Tipo Linea.
Pannello Impostazioni Generali Linea
•Selezionare un Tipo di linea dalla palette a comparsa.
•Immettere un Numero Penna (1-255) per la Linea/Arco/Polilinea/Spline.
•Fare clic sul colore per una palette di selezione del ColorePenna per Linea/Arco/Polilinea/Spline.
•Per le sole polilinee: scegliere una preferenza per la gestione del modello di un tipo di linea tratteggiata.
•Selezionare la casella Confini Zona per consentire alle linee di delimitare automaticamente le Zone posizionate.

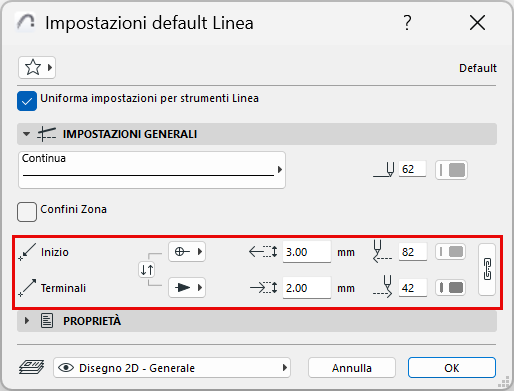

Freccia
Utilizzare il selettore del tipo di punta di freccia per aggiungere punte di freccia all'inizio e alla fine di una Retta/Arco/Polilinea/Spline.
•Immettere i valori di altezza per il marker della punta della freccia iniziale e finale.
•Digitare un numero penna (1-255) per il Marker punta di freccia di Inizio e Fine.
•Fare clic sulla palette di selezione dei Colori penna per il marker punta di freccia Inizio e Fine.
•Fare clic e scegliere una punta di freccia dalle icone del menu a comparsa Freccia per selezionare i tipi di marker.
Nota:

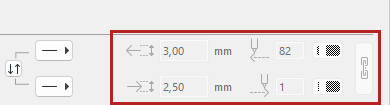

–Se si sceglie l'opzione senza punta di freccia dalle icone della menu a comparsa Freccia, le dimensioni e il colore della penna non sono disponibili.
–Scambiare o collegare le dimensioni delle punte delle frecce e i colori delle penne.

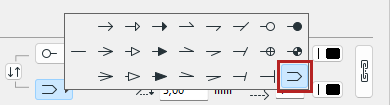

–Per lo strumento Linea: l'ultimo tipo di freccia raddoppia la linea. Il cursore effettua lo snap sulla linea dell'asse invisibile tra le due linee visibili.
Il pannello Proprietà Linea è identico per gli strumenti Linea, Arco/Cerchio, Polilinea e Spline.
