1.パイプ要素と機器を使用したハイドロニックシステムの構築

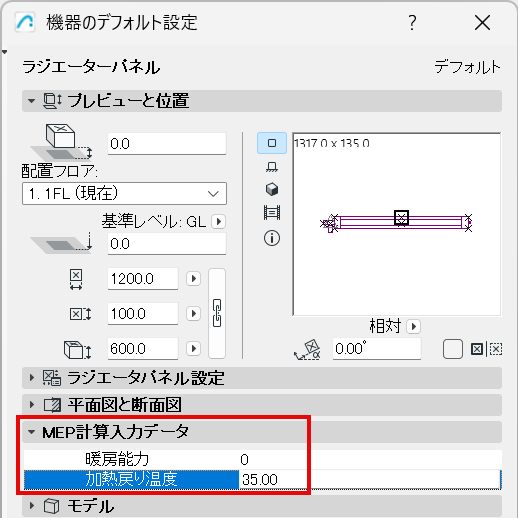

2.個々のハイドロニック機器の設定ダイアログまたは情報ボックスで、加熱容量と戻り値を入力します:

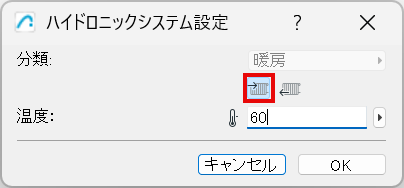

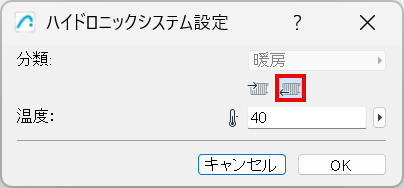

3.ハイドロニックシステム設定で、選択したセグメントに対して温度要件（往きと戻りなど）を定義します:
–MEP ツールバー、またはハイドロニックセグメントのコンテキストメニューからハイドロニックシステム設定を開きます。

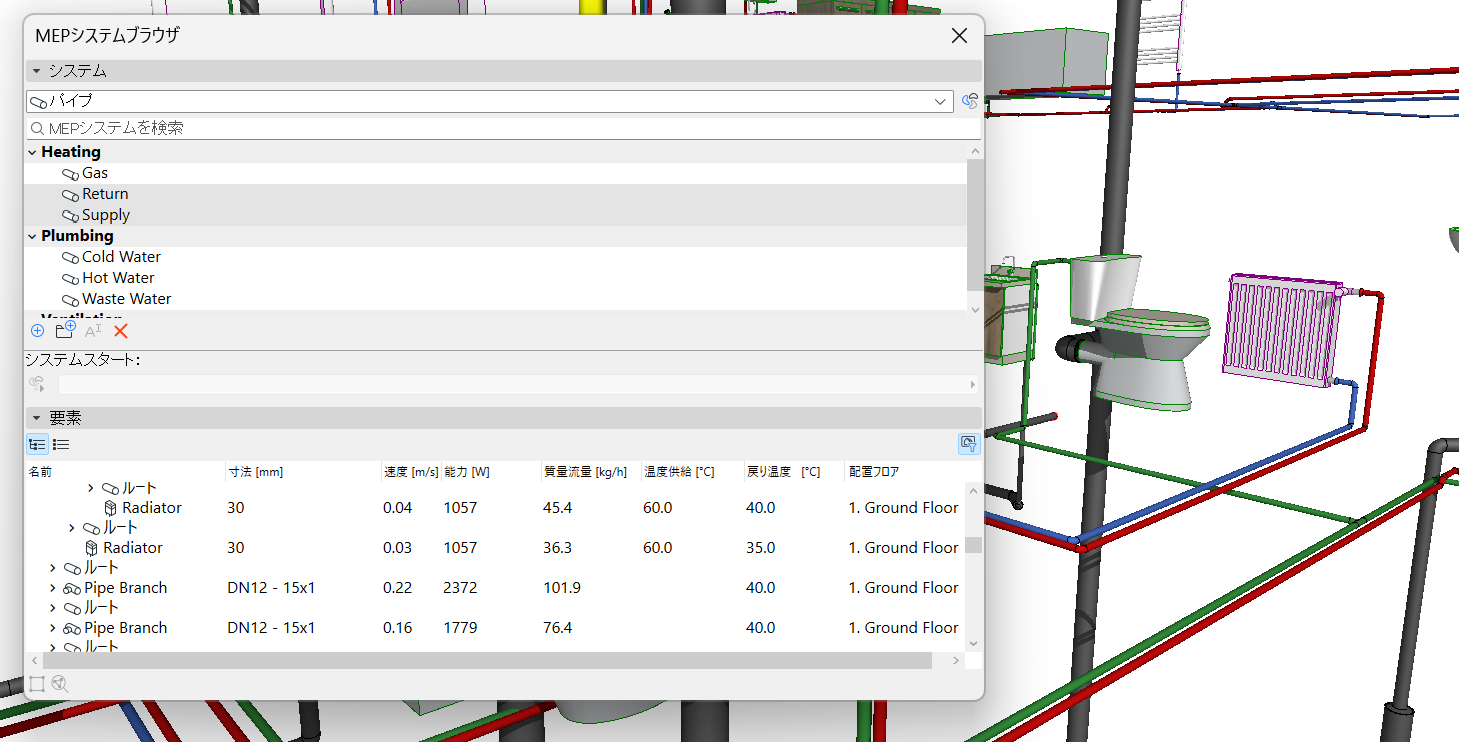

4.ハイドロニックシステムをシステムブラウザに追加します(システムブラウザにMEPシステムを追加)
システムブラウザは、各エ要素の関連データを表示します: 容量、供給温度と戻り温度、マスフロー、流速。
•容量はシステムの開始点まで加算されます。
•経路と区間について、質量流量と流速、戻り温度を計算します
•これらのデータは、要素の寸法、およびハイドロニック要素に入力された容量と温度のデータに基づいています。
5.配管寸法の最適化システムブラウザに表示されたデータに基づいて、必要に応じてハイドロニクスオプティマイザツールを使用して寸法を調整します。

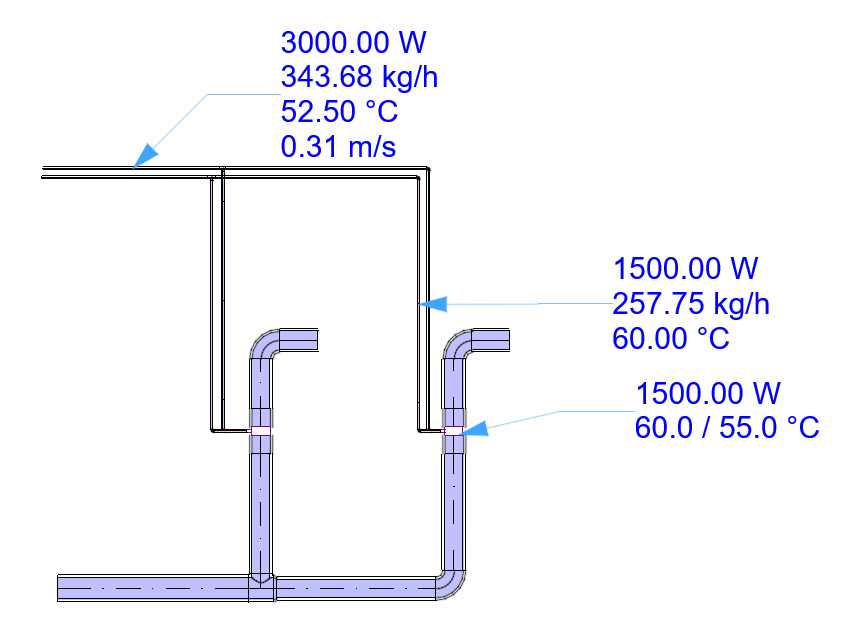

これらのデータは、ラベルやリストを使ってシステムのあらゆる部分に対して表示することができます。
MEPデータの表示に問題がありますか?
表示されているデータ（ラベルや一覧表など）が更新されないことがあります。 この場合、以下の点に注意する必要があります。
1.計算をトリガーするために、システムをシステムブラウザに追加していることを確認してください ( システムブラウザにMEPシステムを追加 )
2.平面図で何も選択していない状態で、コンテキストメニューコマンドを使用します: MEPプロパティを更新
注: ［MEPプロパティを更新］コマンドはArchicad 29.1.0で使用できるようになりました。 以前のバージョンでは、次の操作を行ってください:
–システムブラウザを開き、更新したいシステムを選択します
–表示 > 更新 > 再構築と再生成を使用します
