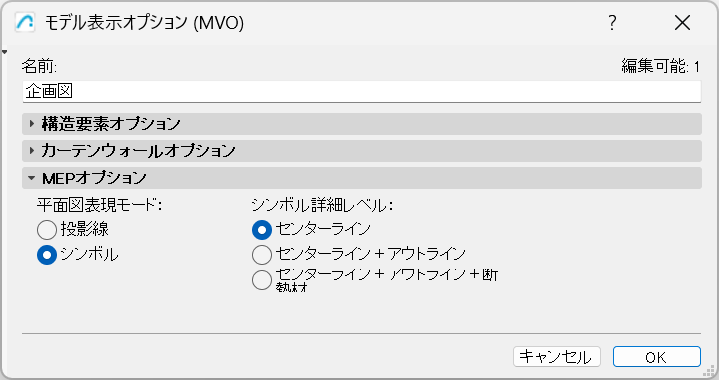

このパネルを表示するには、[ドキュメント]→[モデル表示]→[モデル表示オプション]を選択します。
これらの MEP オプションは、平面図上のMEP要素の外観を制御します。 これらの設定を有効にするには、各要素の平面図表示オプションを「MVOに従う」に設定する必要があります。 (「ルート要素の表示：平面図と断面図、モデル表示」を参照)
MEP分配要素は、以下のモデル表示オプションで表現できます：
•センターライン
•センターライン＋アウトライン
•センターライン＋アウトライン＋断熱材
平面図の切断面を通過する分配要素は、切断シンボルで表示されます。
ターミナル、アクセサリ、設備は組み込みシンボルを使用しますが、カスタムのMEPシンボルを作成することもできます。
