세그먼트, 엘보, 브랜치, 트랜지션용 치수 테이블 설정하기

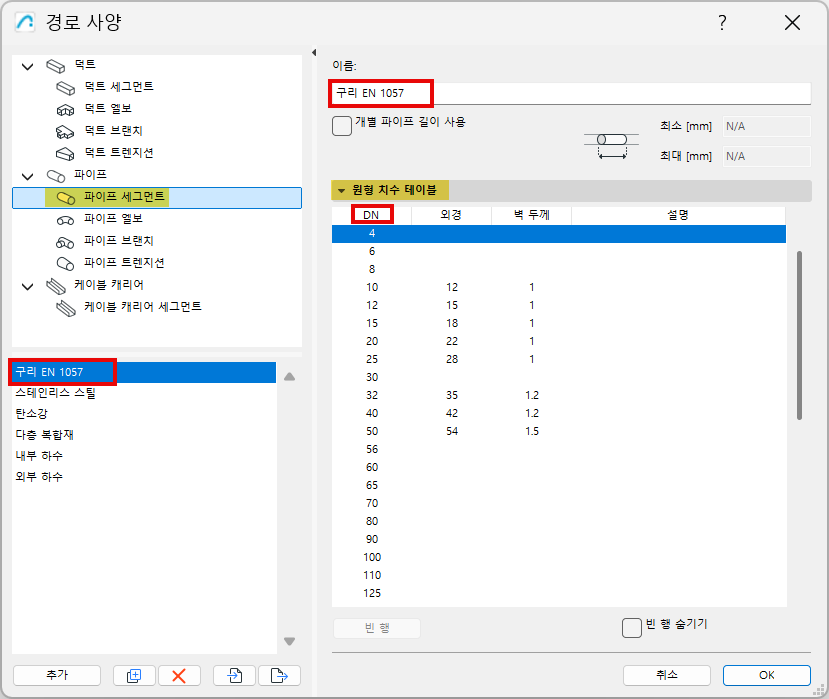

경로 사양에서 MEP 요소 유형을 선택합니다. 여기에서 미리 설정된 치수 테이블을 만들거나 편집할 수 있습니다.

•나열된 항목(예: DN 항목)은 참조 세트에서 나옵니다. (덕트 및 파이프에 대한 참조 세트 생성 참조)

•필요에 따라 각각에 대해 원하는 치수 값을 설정합니다.

•MEP 요소 유형에는 사전 설정된 여러 개의 치수 테이블이 있을 수 있습니다. 추가 테이블을 만들려면 추가 또는 복제를 클릭하세요.

•해당 항목을 사용하지 않으면 일부 행은 비어 있을 수 있습니다. 사용한 항목만 표시하려면 '빈 행 숨기기'를 선택합니다.

•차원 테이블을 복제하고 편집하여 새 차원을 만들고 해당 값을 편집합니다. 빈 행: 덕트 또는 파이프 세그먼트의 DN 값 삭제도 참조)

개별 길이 사용

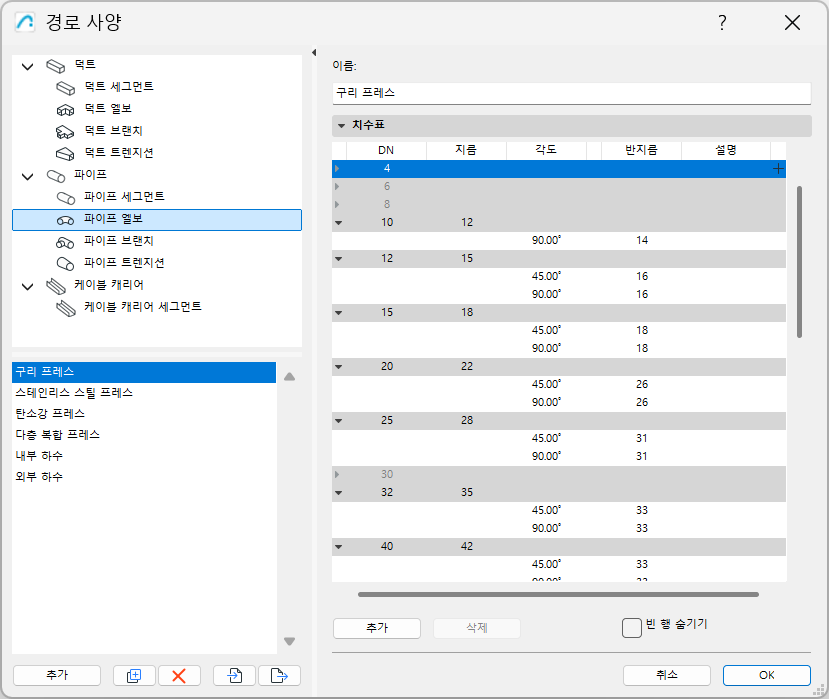

각도 벤드 정의

파이프 또는 덕트의 엘보와 브랜치에 대한 표준 각도 매개변수를 구성합니다.

브랜치 치수 설정

브랜치 치수에는 여러 부분이 포함됩니다.
