1.덕트설비 요소를 사용하여 환기 시스템 만들기

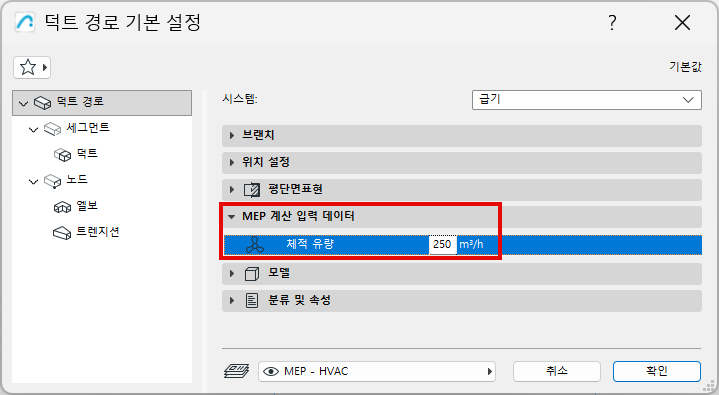

2.덕트 경로 및 터미널 요소(설정 대화상자 또는 정보상자에서)
•볼륨 흐름 값 입력
•터미널의 경우: 배기 공기 또는 공급 공기를 선택합니다
3.시스템 브라우저에 환기 시스템을 추가합니다(시스템 브라우저에 MEP 시스템 추가 참조)

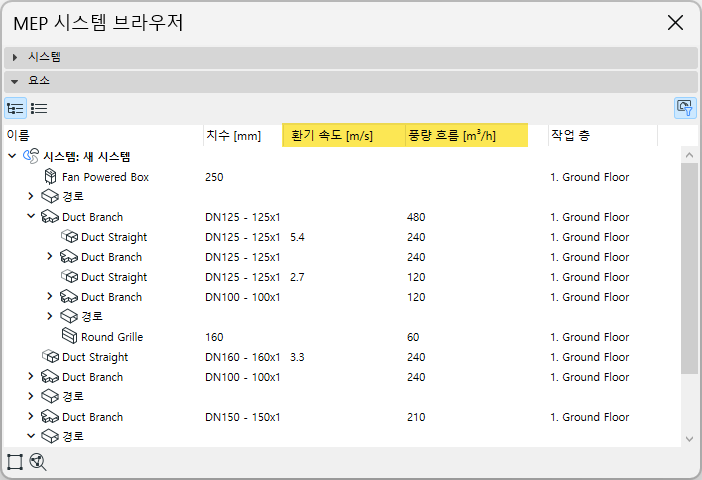

4.브라우저에서 시스템 계산을 확인합니다. 브라우저 상단에서 시스템을 선택하면 아래 나열된 요소의 치수와 계산을 확인할 수 있습니다.
•볼륨 흐름은 시스템 시작 지점까지 추가됩니다.
•속도는 경로 및 세그먼트에 대해 계산됩니다.
이 데이터는 시스템의 터미널 요소 및 개방형 덕트 경로에 대해 입력한 요소 치수 및 볼륨 흐름 데이터를 기반으로 합니다.

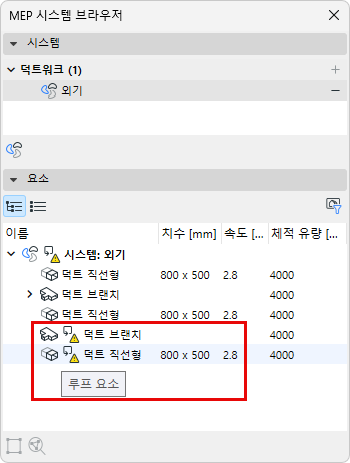

참고: 시스템에 루프가 발생하면 유량과 속도를 계산할 수 없습니다. 이러한 루프는 시스템 브라우저에 표시됩니다.
5.덕트 치수를 최적화합니다. 시스템 브라우저에 표시된 데이터를 기반으로 덕트 최적화 도구를 사용하여 필요에 따라 치수를 조정합니다.
레이블과 목록을 사용하여 시스템의 모든 부분에 대해 이러한 데이터를 표시할 수 있습니다.
MEP 데이터를 표시하는 데 문제가 있나요?
표시된 데이터(예: 레이블 및 일람표)가 새로 고쳐지지 않는 경우가 있습니다. 이런 경우:
1.계산을 트리거하기 위해 시스템 브라우저에 시스템을 추가했는지 확인합니다(시스템 브라우저에 MEP 시스템 추가 참조)
2.요금제에서 아무것도 선택하지 않은 상태에서 상황에 맞는 메뉴 명령을 사용합니다. MEP 속성 새로 고침
참고: MEP 속성 새로 고침 명령은 Archicad 29.1.0부터 사용할 수 있습니다. 이전 버전에서는 다음 수행:
–시스템 브라우저를 열고 업데이트하려는 시스템을 선택합니다
–보기 > 새로 고침 > 재구축 및 재생성 사용
