1.파이프설비 요소를 사용하여 하이드로닉 시스템 만들기

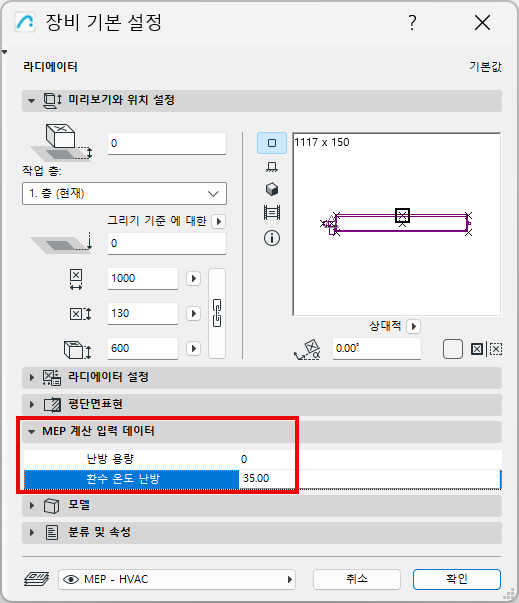

2.설정 대화상자 또는 정보상자에서 개별 수중 장비의 난방 용량과 반환 값을 입력합니다.

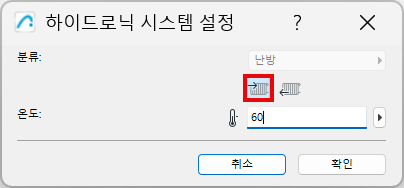

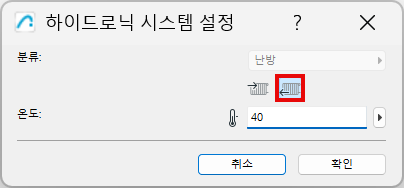

3.하이드로닉 시스템 설정에서: 온도 요구 사항(예: 공급 및 반환)을 정의합니다.
–MEP 툴바 또는 하이드로닉 세그먼트의 컨텍스트 메뉴에서 하이드로닉 시스템 설정을 엽니다.

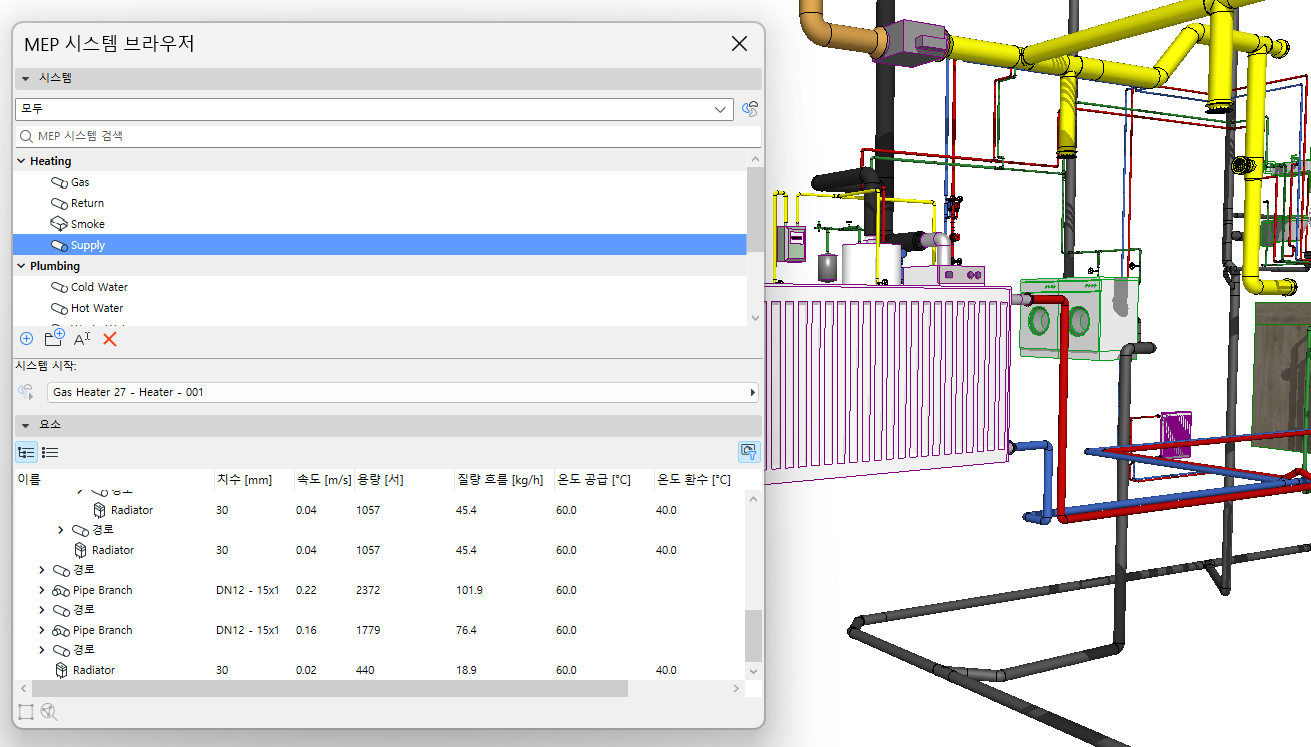

4.시스템 브라우저에 하이드로닉 시스템 추가(시스템 브라우저에 MEP 시스템 추가 참조)

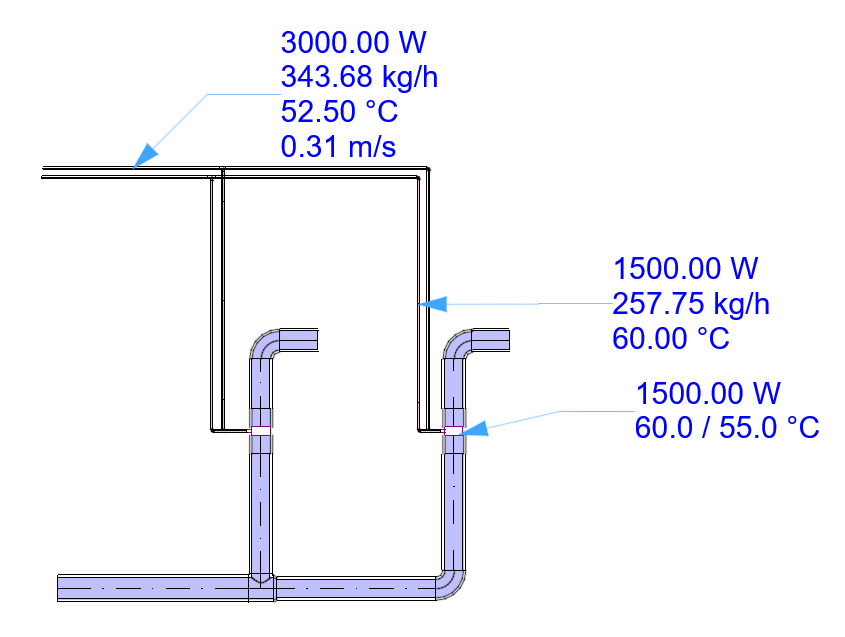

시스템 브라우저에는 각 요소에 대한 관련 데이터, 즉 용량, 공급 및 반환 온도, 질량 유량, 속도 등이 표시됩니다.
•용량은 시스템 시작 지점까지 추가됩니다.
•경로 및 구간에 대한 질량 유량, 속도 및 반환 온도가 계산됩니다
•이 데이터는 요소 치수 및 하이드로닉 장비에 입력된 용량 데이터를 기반으로 합니다
5.파이프 치수를 최적화합니다. 시스템 브라우저에 표시된 데이터를 기반으로 하이드로닉스 최적화 도구를 사용하여 필요에 따라 치수를 조정합니다.
참조: 하이드로닉스 최적화.
