Wirtualny Podrys: Używanie Podrysów do edycji i porównywania Widoków Modelu i Rysunków
Możesz jednocześnie wyświetlić dwa widoki w dowolnym oknie modelu lub arkusza:
•Widok Aktywny - Widok Modelu lub Rysunek, w którym aktualnie pracujesz
•Podrys - opcjonalnie umieszczony z boku, nad bądź pod zawartością Aktywnego Widoku. Podrys imituje rysunek podłożony pod arkusz roboczy, pozwalający na porównanie dwóch widoków w jednym oknie.
Kluczową funkcją Podrysu jest wspomaganie pracy w Aktywnym Widoku,w którym jest wyświetlany. Wybrany Podrys zostaje wyświetlony w domyślnym położeniu stosownym do typu Aktywnego Widoku i wybranego Podrysu.
Trzy typy elementów mogą stanowić Podrys:
1.Widoki Projektu. Dowolny element Mapy Projektu Nawigatora (oprócz elementów okna 3D oraz list i zestawień) może zostać ustawiony jako Podrys. Podrys oparty o Widok Projektu będzie zawsze odzwierciedlał ustawienia aktywnego okna.
2.Widoki. Dowolny element Mapy Widoków Nawigatora (oprócz elementów okna 3D oraz list i zestawień) może zostać ustawiony jako Podrys. Ustawienia Widoku stanowiącego Podrys są niezależne od ustawień aktywnego okna. Na przykład, zmiana Kombinacji Warstw w aktywnym oknie nie wpłynie na Kombinację Warstw Podrysu. Jeżeli Widok zostanie usunięty z Mapy Widoków, nie będzie już możliwe wyświetlenie w oparciu o niego Podrysu.
3.Arkusze (oraz ich Rysunki).
Na przykład, możesz narysować detal okapu dachu w Oknie Detalu (Aktywny Widok), wykorzystując odpowiedni Przekrój jako Podrys.

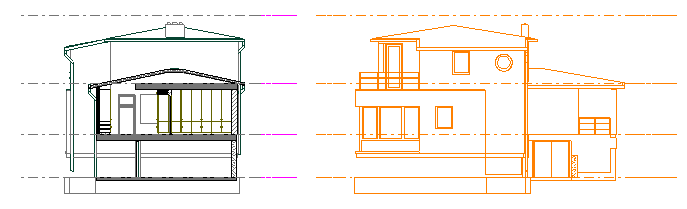

Przekrój pokazany jako Podrys, obok innego przekroju

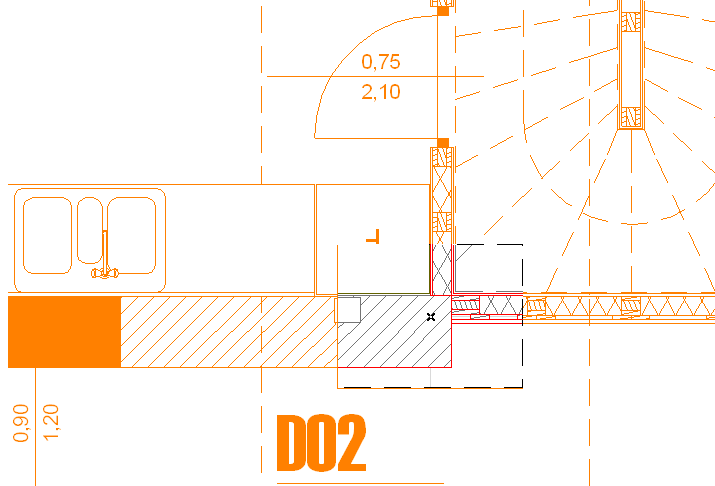

Rzut pokazany jako Podrys pod Szczegółem
Dane okno może wyświetlać jednocześnie tylko jeden Podrys. Aczkolwiek w każdym oknie Projektu może być wyświetlany inny Podrys:
•Okno Rzutu wyświetla jeden Podrys dla wszystkich kondygnacji
•Każde z okien Przekroju, Elewacji, Rozwinięcia Ścian, Dokumentu 3D, Obszaru 2D, Detali, Arkusza oraz Szablonu Arkusza może wyświetlać własny niepowtarzalny Podrys.
Podrysy zachowywane są wraz z oknami (na przykład, każdy z Przekrojów w Projekcie może mieć zapamiętane własne ustawienia Podrysu obejmujące kolor i wybór wyświetlanych w Podrysie elementów).
Podrysy są także zapisywane wraz z plikiem Projektu. Wszystkie zdefiniowane przez użytkownika parametry Podrysów obejmujące Listy Ostatnich Podrysów oraz wybrane kolory Podrysów zostają zachowane w pliku Projektu.
Przy drukowaniu Okien Modelu lub Arkuszy, można włączyć opcję, by aktualnie wyświetlany Podrys był również drukowany.
Jednak przy wstawianiu Rysunku na Arkusz, wstawiona zawartość Rysunku nie będzie jednak obejmowała Podrysu.
W razie potrzeby można przesuwać i obracać Podrys, jakkolwiek domyślne ustawienie danego Podrysu w danym rodzaju okna będzie zazwyczaj prawidłowe.
Opcje Wyświetlania (menu Widok) mają taki sam wpływ na Podrys jak na Aktywny Widok.
Kursor reaguje na elementy Podrysu. W związku z tym:
•Możesz korzystać z polecenia Pobierz ustawienia (Alt +C) i przenosić parametry elementów Podrysu do elementów Aktywnego Widoku.
•Możesz korzystać z polecenia Dotnij, z funkcji Magicznej Różdżki oraz z punktów przyciągania elementów Podrysu do edycji elementów Aktywnego Widoku.
