Ustawienia profilu podłużnego (Narzędzie Balustrada)

Poręcze są zazwyczaj elementami poziomymi. Można je odsunąć względem segmentu balustrady lub ustawić je na dowolnej wysokości. Przekroje mogą być inne dla każdej poręczy.

Profile podłużne mogą również służyć jako punkt odniesienia podczas ustawiania paneli i balustrad.

Aby dodać lub usunąć profile podłużne, użyj znaku Plus lub Minus w Edytorze wzoru. Brak limitu liczby profili podłużnych, jakie można dodać do wzoru.

Szczegóły - zobacz Edytor wzoru (Ustawienia narzędzia balustrada).

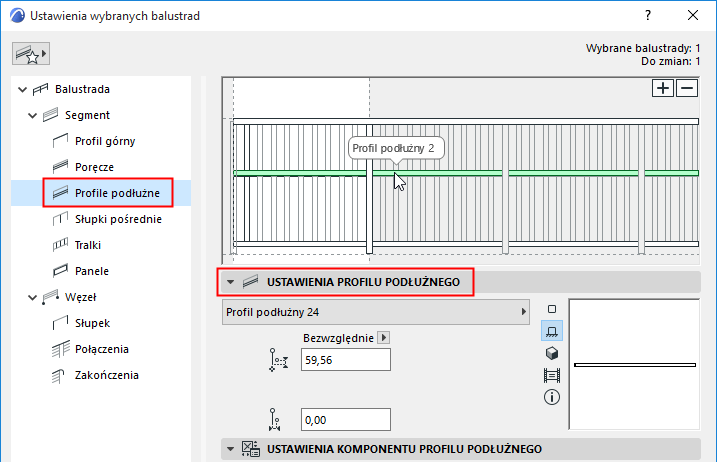

W Ustawieniach balustrady określ parametry każdej balustrady zaznaczonej w Edytorze wzoru:

•Wybierz komponent GDL, który ma zostać użyty jako profil podłużny lub wybierz Żaden z okna rozwijanego (jeśli nie chcesz wstawić fizycznego profilu podłużnego).

Aby określić ustawienia dla komponentu GDL, użyj poniższego panelu. Zobacz Ustawienia profilu podłużnego (Profil górny/Poręcz/Profil podłużny).

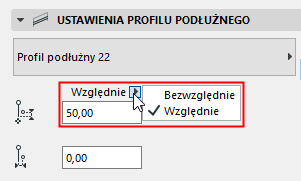

•Ustaw Wysokość profilu podłużnego, określoną jako wartość Absolutną (od dołu segmentu) lub jako wartość procentową całkowitej wysokości segmentu (np. 50%).

•Poziome odsunięcie: zdefiniuj boczne odsunięcie od balustrady.

•Zwróć uwagę, że nowo wstawiona balustrada przecinać się będzie z tralkami i może podzielić te tralki na niezależnie edytowane komponenty tralki, jeśli wysokości tralki są określone w odniesieniu do wysokości profilu podłużnego.

Poziomy profil podłużny przecina i dzieli tralki

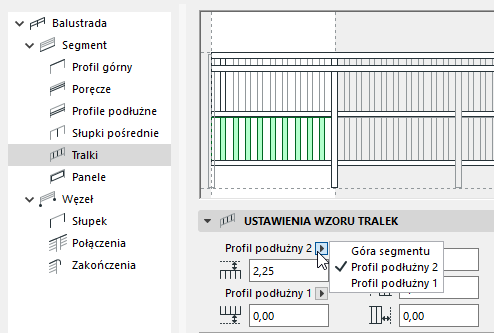

Oczywiście, można określić górę/dół tralki, tak by rozszerzyć górę/dół segmentu zamiast profilu podłużnego.

Uwaga: Wysokość segmentu jest określona w Ustawieniach segmentu. Zobacz Wysokość segmentu i odsunięcie pionowe.
