Przed wstawieniem belki otwórz Ustawienia belki i określ geometrię rdzenia, wysokość, położenie i zakończenia.
Zobacz Panel położenia belki
Aby wstawić belkę, wybierz jedną z geometrii (metod wstawiania) z Palety info.
Pojedyncza belka
1.Wybierz metodę dla pojedynczej belki z palety Info.
Uwaga: Jeśli rysujesz pochyloną belkę, dostępna będzie jedynie metoda Pojedynczej belki.
2.kliknij w dwóch miejscach, aby wstawić zakończenia belki.
3.W Oknie 3D:
–Przyklej punkty zakończenia do istniejących elementów
–Kliknij Shift, aby ograniczyć wprowadzanie na płaszczyźnie wprowadzania.
Uwaga: Jeśli dla belki już określono kąt nachylenia (w ustawieniach lub w palecie info), ten kąt nachylenia obowiązuje niezależnie od ograniczenia.
W przypadku nachylonej belki: Zobacz Utwórz pochyłą belkę.
1.Wybierz metodę łańcucha belek z palety Info.
2.Klikaj kolejno, aby wstawiać odcinki łańcucha belki.
Ta metoda wprowadzania jest analogiczna do tworzenia łańcucha ścian.
Zobacz Utwórz Łańcuch Ścian.
W Oknie 3D:
–Przyklej punkty zakończenia do istniejących elementów
–Kliknij Shift, aby ograniczyć wprowadzanie na płaszczyźnie wprowadzania.
Belka prostokątna/obrócona prostokątna
Wybierz jedną z tych metod z listy rozwijanej ikony belki prostokątnej:
•W przypadku zwykłych belek prostokątnych, kliknij dwukrotnie, aby określić dwa naprzeciwległe narożniki.
•W przypadku odwróconych prostokątów, kliknij dwukrotnie, aby określić bok prostokąta, w tym wektor obrotu, a następnie przeciągnij i kliknij ponownie, aby zakończyć proces.

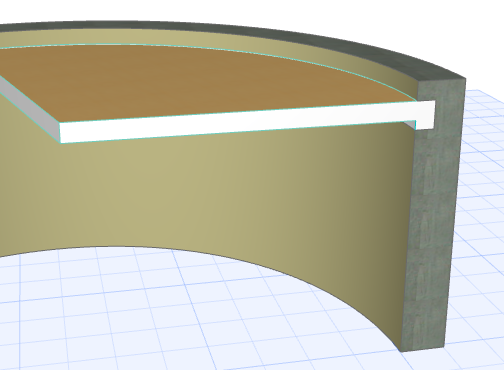

Aby utworzyć belkę zaokrągloną poziomo, wykonaj jedną z poniższych czynności:
Wstawienie zaokrąglonej belki z palety info
Wybierz jedną z trzech metod wstawiania zaokrąglonych elementów. Metody te są analogiczne do tworzenia zaokrąglonej ściany.
Zobacz Utwórz Ścianę Łukową.
Inne sposoby tworzenia poziomych zaokrąglonych belek
•Utwórz odcinki zaokrąglonej belki jako część łańcucha belek.
•Wybierz prostą belkę na rzucie, a następnie zaokrąglij ją za pomocą poleceń z palety pomocniczej lub edytuj, używając stycznych.
•Magiczna różdżka: Wyznacz kształt zaokrąglenia, rysując elementy za pomocą magicznej różdżki.
