Porównanie modeli: Oceń zmiany
Po uruchomieniu polecenia Porównaj, w oknie dialogowym Porównanie modelu wyświetlony będzie model z kolorowymi zaznaczeniami i innymi informacjami dotyczącymi zmian.
Paleta Porównanie modeli jest zadokowana przy lewej krawędzi okna.
Określ widoczność porównywanych modeli
Zmiany według zestawu parametrów

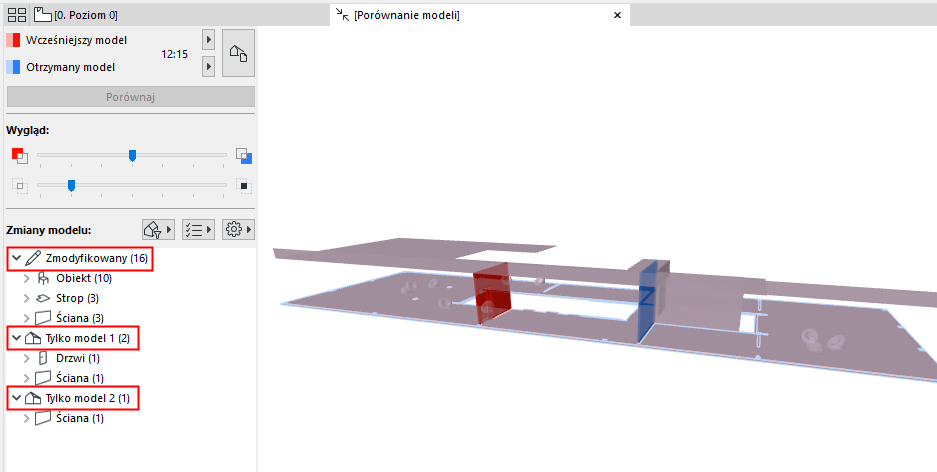

Domyślnie lista zmian modelu zawiera wszystkie elementy, które uległy zmianie, pogrupowane według Statusu (Zmienione), Tyko Model 1 i Tylko Model 2.
Aby dokonać zmian na tej liście, należy posłużyć się filtrem i przyciskami ustawień.
Zobacz Filtruj zmiany pokazane w palecie Porównanie modeli.
Wystarczy wybrać dowolny element na liście Zmian modelu, aby zaznaczyć odpowiadający mu element w oknie Porównania modeli i vice versa.
Uwaga: W oknie Porównanie modeli można zaznaczyć tylko te elementy, które uległy zmianie.
Wybierz elementy według grupy
Wybierz na hierarchicznej liście element, aby zaznaczyć wszystkie elementy podrzędne w oknie Porównanie modeli.

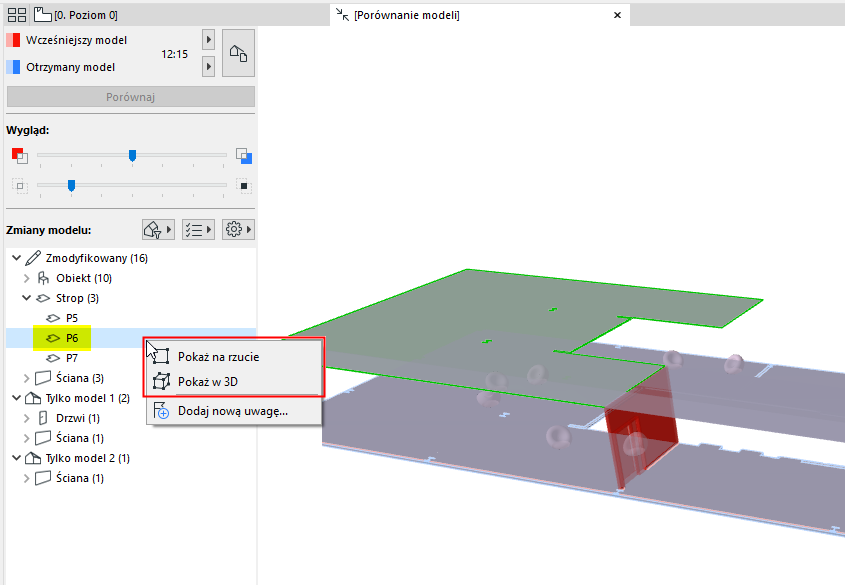

Pokaż zmieniony element w modelu
Dla zaznaczonego elementu na liście Zmian modelu: użyj poleceń menu kontekstowego do Pokazania na rzucie lub Pokazania w 3D.

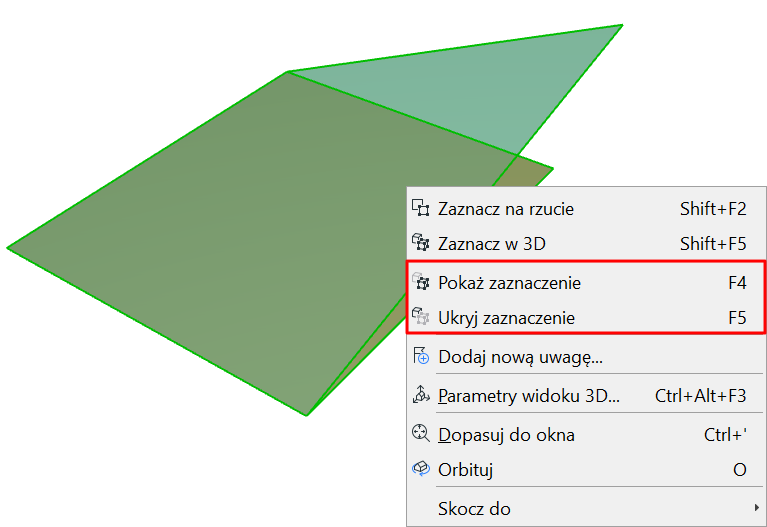

Pokaż lub ukryj wybór
Dla zaznaczonego elementu na liście Porównanie modelu:
•Użyj poleceń Pokaż zaznaczone lub Ukryj zaznaczone, aby uzyskać lepszy widok zmienionego elementu i/lub jego otoczenia.
•Odwróc to polecenie za pomocą Pokaż wszystko.

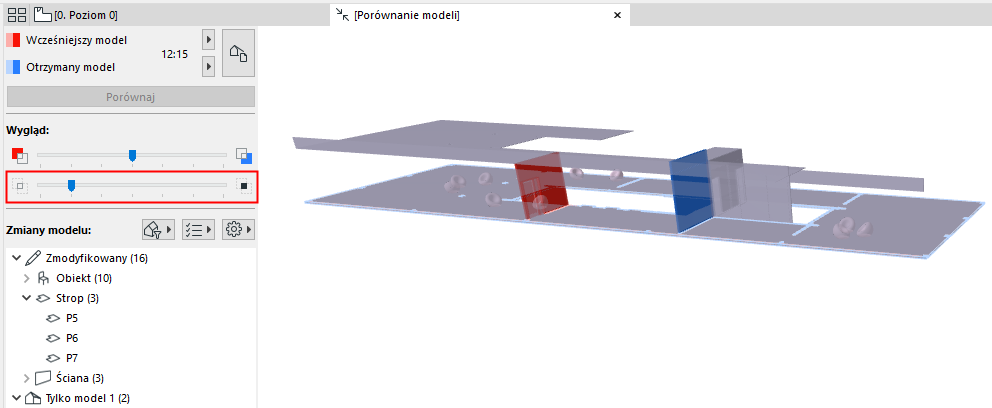

Określ widoczność porównywanych modeli
Elementy “Tylko Model 1” i “Tylko Model 2” będą pokazane we właściwych dla nich kolorach.
W tym przykładzie:
•Czerwona ściana jest widoczna w opcji “Tylko Model 1”, ponieważ została usunięta.
•Niebieska ściana jest widoczna w opcji “Tylko Model 2”, ponieważ jest ona nowym elementem.
•Stropy i krzesła przedstawione są w kolorze pośrednim (fioletowym), poniważ zostały zmienione, ale pozostały w tym samym miejscu.
Zobacz także

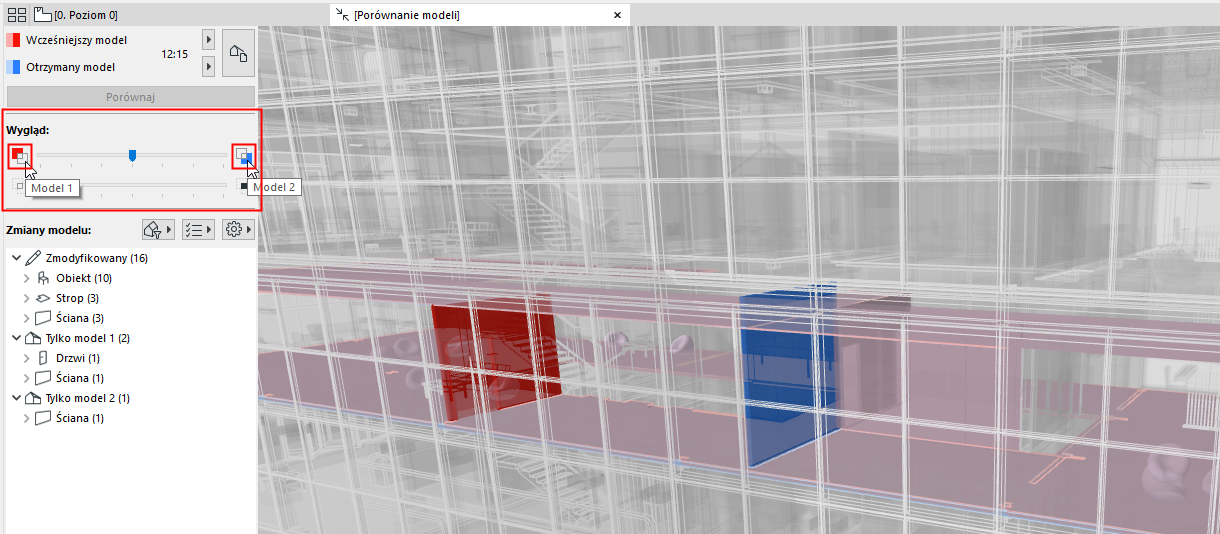

W części Wygląd w palecie Porównanie modeli:
•Górny suwak służy do wizualnego uwydatnienia Modelu 1 lub 2.
•Dolny suwak służy do określenia względnej widoczności niezmienionego modelu.
Tutaj dolny suwak ustawiony jest na zero. Niezmieniony model nie jest widoczny w ogóle, widoczne są tylko zmiany:

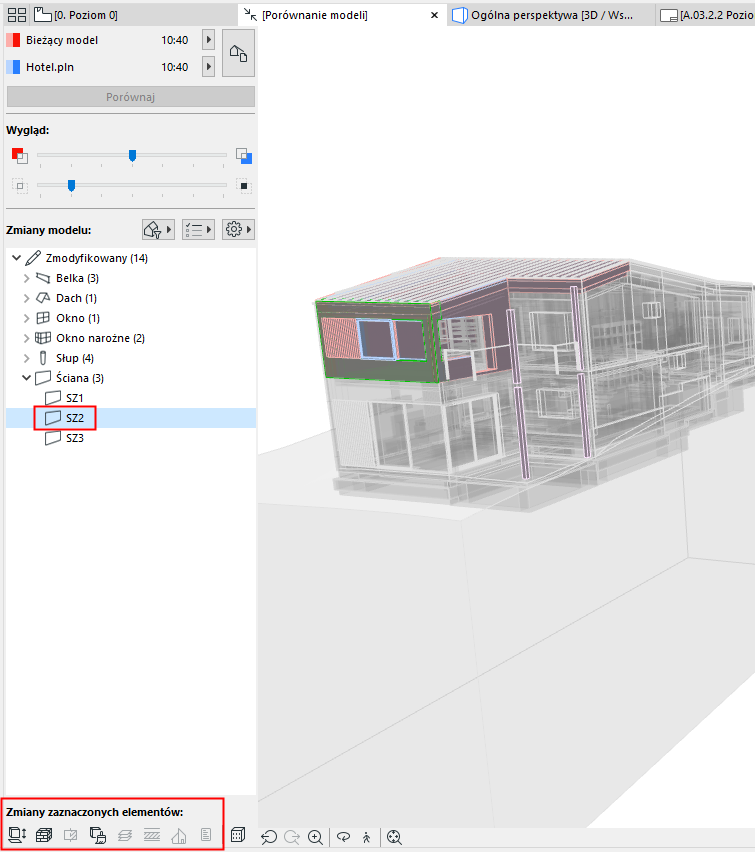

Zmiany według zestawu parametrów
Dla zaznaczonego elementu na liście Zmian modelu:
Ikony “Zmiany wybranych elementów” wskazują, które parametry zostały zmienione. (Te zestawy parametrów są takie same, jak na “Liście kontrolnej” służącej do filtrowania listy zmian w oknie Porównania modeli.)
Szczegółowe zmiany w modelu konstrukcji
Jeśli Porównanie modeli obejmuje widok analityczny konstrukcji, dostępne są dodatkowe szczegóły zmian.
Zobacz Porównaj modele analityczne konstrukcji.
Filtruj według zestawu parametrów
