Wyświetlanie danych wentylacji
1.Tworzenie systemu wentylacji przy użyciu elementów sieci kanałów
2.Dla trasy kanału i elementów zakończenia (w oknie dialogowym ustawień lub oknie informacyjnym)

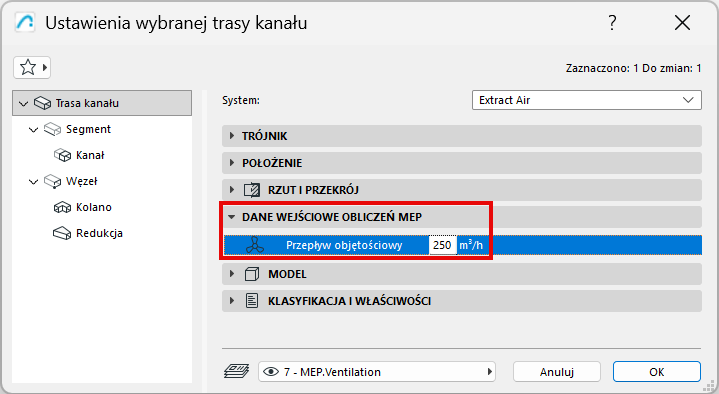

•Wprowadź wartości przepływu objętościowego
•Dla zakończeń: Wybierz powietrze wylotowe lub nawiewane
3.Dodaj systemy wentylacyjne do przeglądarki systemów (zobacz Dodaj system MEP do przeglądarki systemów)

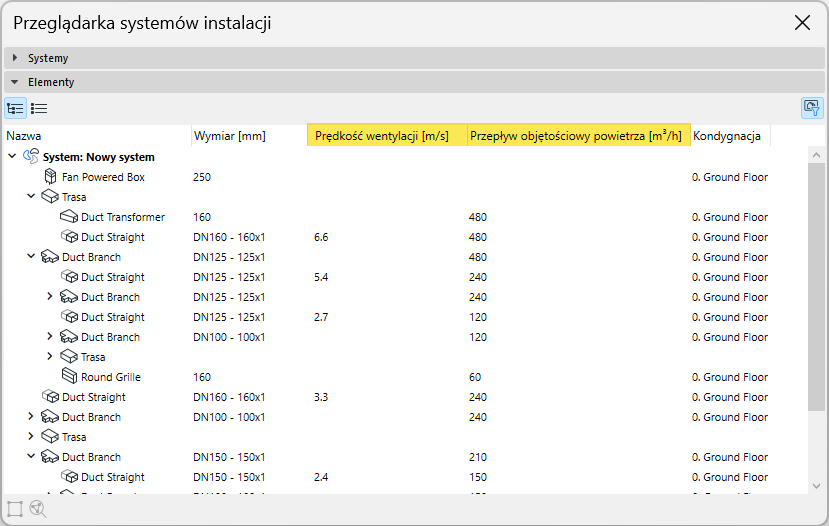

4.Sprawdź obliczenia dla systemu w Przeglądarce: Wybierz system w górnej połowie przeglądarki, aby zobaczyć wymiary i obliczenia dla jego elementów wymienionych poniżej:
•Przepływy objętościowe są sumowane do punktu początkowego systemu
•Prędkość jest obliczana dla tras i segmentów
Dane te są oparte na wymiarach elementu i danych przepływu objętościowego wprowadzonych dla elementów końcowych systemu i otwartej trasy kanału.

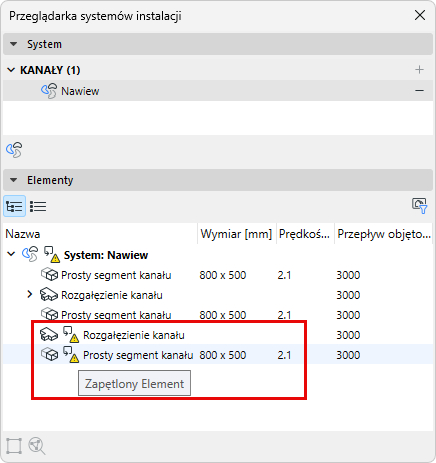

Uwaga: Gdy w systemie występują pętle, nie można obliczyć przepływu objętościowego i prędkości. Takie pętle są oznaczone w przeglądarce systemu.
5.Optymalizacja wymiarów kanałów: Na podstawie danych wyświetlonych w Przeglądarce systemu, użyj narzędzia Optymalizator wielkości kanału, aby dostosować wymiary w razie potrzeby
Dane te można wyświetlać dla wszystkich części systemu za pomocą etykiet i zestawień.
Masz problem z wyświetlaniem danych MEP?
Czasami wyświetlane dane (np. w etykietach i zestawieniach) nie są odświeżane. Wtedy:
1.Upewnij się, że system został dodany do przeglądarki systemów w celu uruchomienia obliczeń (zob. Dodaj system MEP do przeglądarki systemów)
2.Gdy nic nie jest zaznaczone na rzucie, użyj polecenia menu kontekstowego: Odśwież właściwości MEP
Uwaga: Polecenie Odśwież właściwości MEP jest dostępne od wersji Archicad 29.1.0. We wcześniejszych wersjach wykonaj następujące czynności:
–Otwórz przeglądarkę systemów i wybierz system, który chcesz zaktualizować
–Użyj opcji Widok > Odśwież > Przebuduj i odśwież
Optymalizator wielkości kanału
