Wyświetlanie danych hydraulicznych
1.Tworzenie systemu hydraulicznego przy użyciu elementów instalacji rurowej i osprzętu

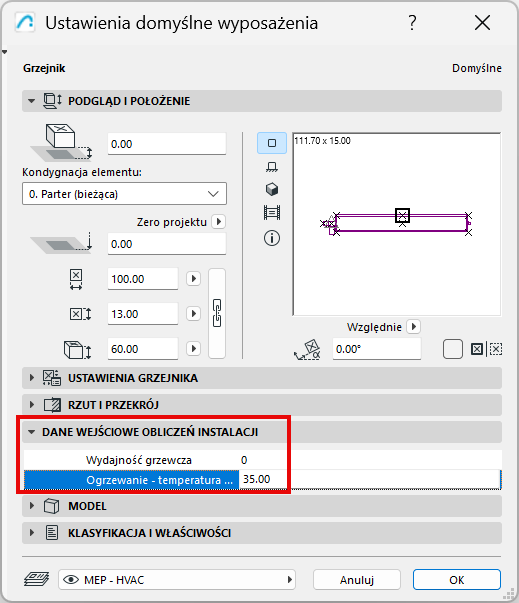

2.Wprowadź wartości wydajności grzewczej i powrotu dla poszczególnych urządzeń hydraulicznych w ich oknach dialogowych ustawień lub w polu informacyjnym:

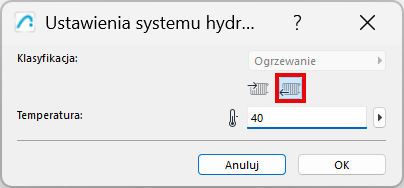

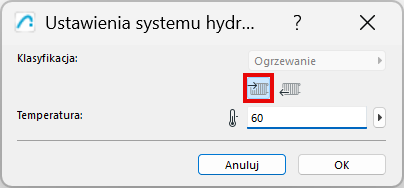

3.W Ustawieniach systemu hydraulicznego dla wybranego segmentu: Określenie wymagań dotyczących temperatury (np. zasilania i powrotu):
–Otwórz Ustawienia systemu hydraulicznego z paska narzędzi MEP lub menu kontekstowego dowolnego segmentu hydraulicznego.
4.Dodaj system hydrauliczny do przeglądarki systemów (zobacz Dodaj system MEP do przeglądarki systemów)

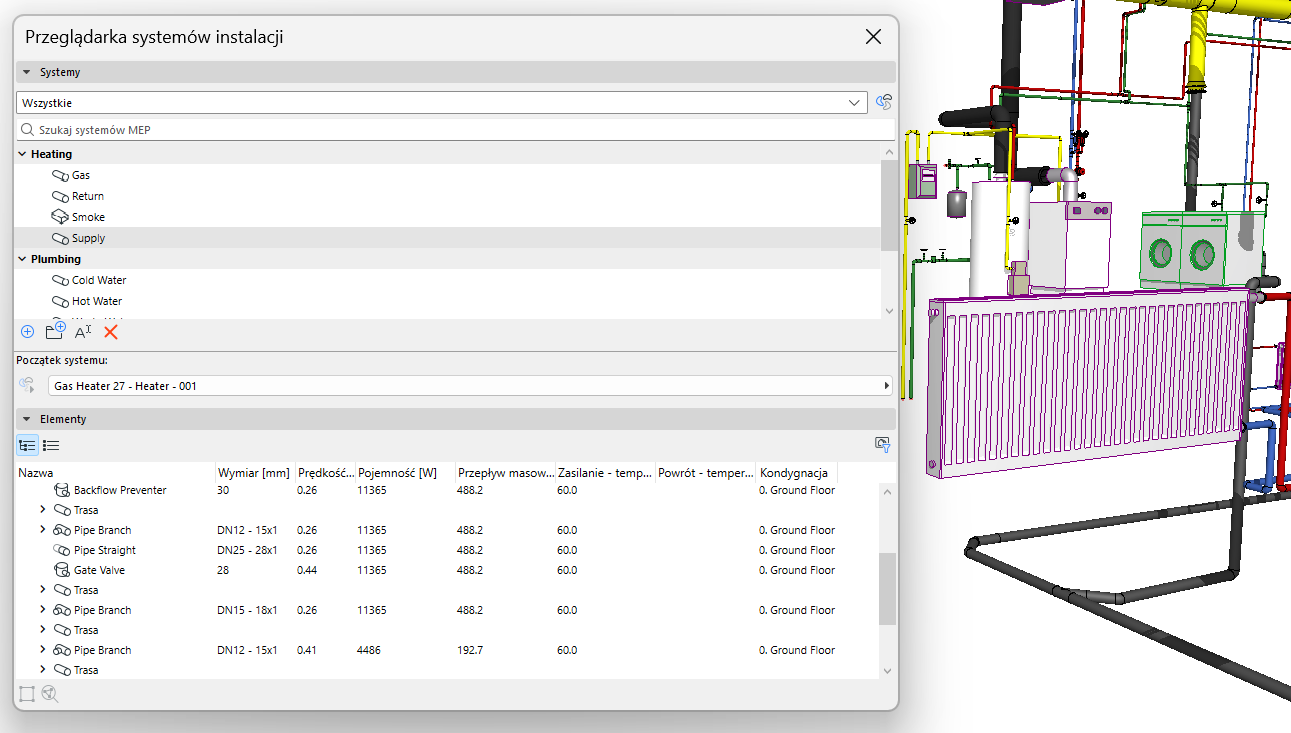

Przeglądarka systemu wyświetla odpowiednie dane dla każdego elementu: Pojemności, temperatury zasilania i powrotu, przepływ masowy, prędkość.
•Pojemności są sumowane do punktu początkowego systemu
•Przepływ masowy, prędkość i temperatura powrotu są obliczane dla tras i segmentów
•Dane te opierają się na wymiarach elementów oraz danych dotyczących pojemności i temperatury wprowadzonych dla elementów hydraulicznych
5.Optymalizacja wymiarów rur: Na podstawie danych wyświetlonych w Przeglądarce systemu, użyj narzędzia Optymalizator instalacji hydraulicznych, aby dostosować wymiary w razie potrzeby
Dane te można wyświetlać dla wszystkich części systemu za pomocą etykiet i zestawień.
Masz problem z wyświetlaniem danych MEP?
Czasami wyświetlane dane (np. w etykietach i zestawieniach) nie są odświeżane. Wtedy:
1.Upewnij się, że system został dodany do przeglądarki systemów w celu uruchomienia obliczeń (zob. Dodaj system MEP do przeglądarki systemów)
2.Gdy nic nie jest zaznaczone na rzucie, użyj polecenia menu kontekstowego: Odśwież właściwości MEP
Uwaga: Polecenie Odśwież właściwości MEP jest dostępne od wersji Archicad 29.1.0. We wcześniejszych wersjach wykonaj następujące czynności:
–Otwórz przeglądarkę systemów i wybierz system, który chcesz zaktualizować
–Użyj opcji Widok > Odśwież > Przebuduj i odśwież
