Ustawienia podstawowe Cineware: Panel Środowisko

Użyj tego panelu, aby skonfigurować rendering w określonym środowisku: przy użyciu opcji tła nieba, a także ustawień pogody i czasu. Dane o lokalizacji są pobierane z ustawień lokalizacji projektu: zobacz Ustawienia lokalizacji.

Ustawienia nieba

W tym oknie wybierz jedną z opcji: Brak, Niebo HDRI lub Niebo fizyczne. Najczęstszym ustawieniem jest Niebo fizyczne.

Niebo fizyczne

Niebo fizyczne to cała konstelacja, obejmująca kilka obiektów o różnych właściwościach (słońce, chmury, mgłę, tęczę, atmosferę). Niebo fizyczne dostarcza obrazu tła oraz efektów świetlnych. Jest ono “inteligentne” a parametry są ze sobą powiązane.

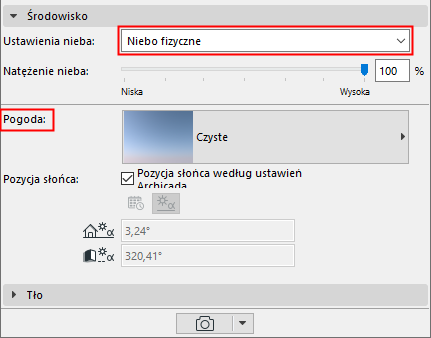

Kiedy zaznaczona jest opcja Niebo fizyczne, kliknij okno Ustawienia pogody, aby wybrać nazwany zestaw parametrów pogodowych, łączących niebo, atmosferę, chmury, mgłę, tęczę oraz promienie słoneczne.

Pozycja słońca według ustawień Archicada

Zaznacz to pole, aby zresetować położenie zgodnie z pozycją słońca w programie Archicad. Służy do dostosowania wybranego ustawienia pogody.

Określ pozycję słońca ręcznie

Odznacz pole wyboru Pozycja słońca w programie Archicad.

Wybierz opcję, aby ustawić pozycję słońca:

•według daty/godziny

•wprowadzając dane dotyczące azymutu i wysokości nad poziomem morza

Zobacz także Uwaga na temat ustawień słońca w Archicadzie.

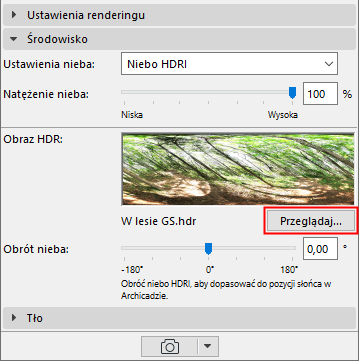

Niebo HDRI

Kliknij Przeglądaj..., aby zaznaczyć obraz, który stanowić będzie obraz tła i źródło światła zewnętrznego do renderingu.

•Użyj obrazu z biblioteki (Folder obrazów HDF [Himg]) lub wskaż własny obraz. (Jeśli chcesz wybrać własny, musisz użyć widoku sferycznego, w przeciwnym razie uzyskasz zniekształcony widok.)

•Obraz HDRI generuje efekt rozproszenia światła i zamazanych cieni (bez ostrych cieni)

•Ustawienie nieba HDRI nie zawiera oddzielnego słońca. Aby wykorzystać efekty słońca Archicada, sprawdź czy suwak w panelu Ustawień podstawowych jest włączony. Jeśli zwiększysz wartość suwaka Słońca, zwiększy się ostrość cieni.

•Użyj suwaka Obrót nieba i obróć obraz nieba HDRI tak, aby pasował do położenia słońca Archicada w modelu 3D. Sprawdź obrót na podglądzie.

Uwaga: Natężenie światła słonecznego można określić w oknie dialogowym Ustawienia światła słonecznego, ale ustawienie to może zostać zastąpione (lub wyłączone) w części Źródła światła w panelu ustawień (podstawowych) renderingu. Zobacz Źródła światła.

Uwaga na temat ustawień słońca w Archicadzie

•Pozycja słońca w Archicadzie ustawiana jest w oknach dialogowych w Parametrach widoku 3D.

Zobacz Określ graficznie pozycje słońca i kamery.

•Natężenie słońca Archicada można ustawić w Ustawieniach światła słonecznego (menu dostępne z okien dialogowych Parametry widoku 3D oraz Ustawienia kamery).

Zobacz Ustawienia światła słonecznego.

Zastosowanie bardziej zaawansowanego słońca z HDRI

1.Wyłącz Słońce Archicada (w Źródłach światła, przesuń suwak na Wył.).

2.Za pomocą narzędzia Lampa wstaw Słońce do modelu. Obiekt Słońce można ustawić ręcznie, posiada ono więcej parametrów niż Słońce Archicada i lepiej wykorzystuje możliwości programu Cineware.

Pamiętaj, że ustawienia Środowiska w Palecie renderingu nie są odzwierciedlone w modelu 3D, więc aby sprawdzić efekt obiektu Słońce, musisz obejrzeć podgląd w palecie ustawień renderingu.
