Drawing Web Format jest wektorowym rysunkiem 2D stworzonym przez firmę Autodesk.
Plik DWF może zawierać większość elementów rysunkowych, z nielicznymi wyjątkami:
•Obrazki: ze względu na ograniczenia związane z formatami, tylko statyczne obrazki mogą być zapisane w formacie DWF;
•Nie można zapisać w tym formacie animacji.
Archicad odczytuje wszystkie formaty plików DWG zaczynając od Autocada 2000.
Z menu Plik > Otwórz wybierz format pliku DXF lub DWG. Użyj przycisku Ustawienia, aby otworzyć okno dialogowe Ustawienia tłumaczenia DXF-DWG.
Więcej szczegółów, patrz Otwieranie plików DWG/DXF.
W większości przypadków modyfikowania ustawień tych parametrów nie jest konieczne, ponieważ domyślne ustawienia zapewniają oczekiwane rezultaty importowania pliku DXF/DWG.
Uwaga: Przy otwieraniu pliku DWG w AutoCADzie, który był utworzony w Archicadzie, może zostać wyświetlone ostrzeżenie. Możliwa będzie jednak praca z tym plikiem w AutoCADzie i nie będzie miał on wpływu na stabilność programu.
Plik projektowy MicroStation (.dgn) - Wersja 7 lub 8
Skorzystaj z jednej z poniższych procedur:
•Użyj polecenia Plik > Pliki zewnętrzne > Wstaw rysunek zewnętrzny i wybierz plik projektowy MicroStation (.dgn) (wersja 7 lub 8)
•Użyj polecenia Plik > Otwórz i wybierz plik projektowy MicroStation (.dgn) (wersja 7 lub 8)
•Przeciągnij i upuść plik .dgn, aby zaimportować go do bieżącego projektu.

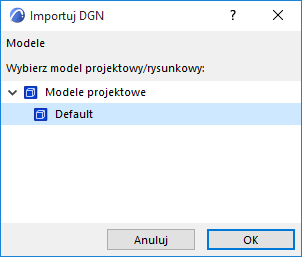

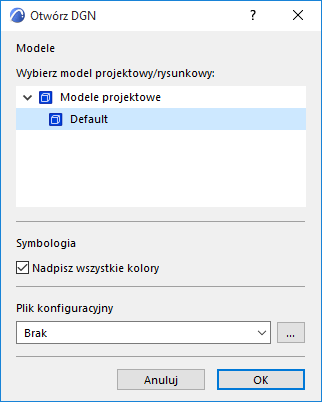

Ustaw opcje w oknie dialogowym Otwórz DGN lub Importuj DGN, odpowiednio:
Model projektu/rysunku
Użyj listy rozwijanej, aby wybrać jeden z modeli w modelu DGN (jeśli zawiera on kilka modeli).
Symbologia
Nadpisz wszystkie kolory: Zestaw piór zostanie zastąpiony tabelą kolorów DGN.
Uwaga: Jeśli zaznaczysz to pole i użyjesz pliku konfiguracyjnego, jego definicje nadpiszą zestaw piór.
Plik konfiguracyjny
Opcjonalnie. Domyślny plik konfiguracyjny (txt) jest dostępny w folderze Domyślne Archicada. Użyj lub dostosuj plik konfiguracyjny, aby zapewnić konwersję zgodną ze standardami firmowymi.

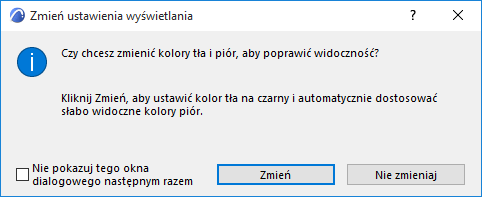

W przypadku, gdy plik DGN otwarto poprzez menu Plik > Otwórz: wyświetlone zostanie okno dialogowe zawierające opcję zmiany koloru tła na czarny.
Zobacz również Zachowaj jako Plik projektowy MicroStation (.dgn) - Wersja 7.
