As linhas são atributos, definidos em Opções > Atributos do Elemento > Linhas.
Os tipos de linhas são atribuídos aos elementos nos seus diálogos de configuração.
Por exemplo, ao definir como um Pilar deve ser visualizado na Janela 2D, é possível aplicar diferentes linhas para o contorno, para o núcleo, e para a simbologia.
Editar e gerir tipos de linhas

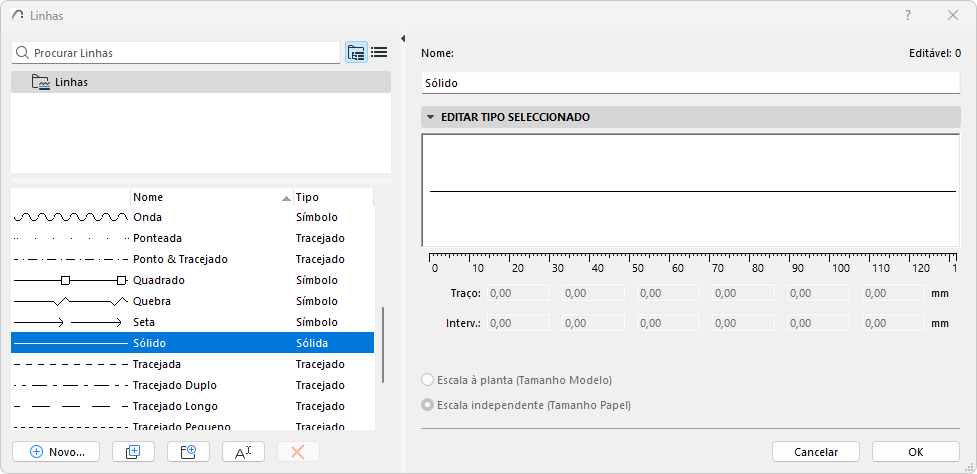

Utilize o diálogo Linhas (Opções > Atributos do Elemento > Linhas) para modificar as linhas padrão (sólidas, pontilhadas, tracejadas, etc.) e definir linhas personalizadas.
Para mais informações, veja Utilização dos diálogos de atributos.
Seleccione um Tipo de Linhas no lado esquerdo da caixa de diálogo para editar os respectivos parâmetros no lado direito.
Nota: as Linhas Contínuas não são editáveis.
1.Clique em Novo.
2.Escolha um tipo de linhas:
Defina os parâmetros da linha como descrito aqui:
Editar Tipo de Linhas (Tracejado)
Editar Tipo de Linhas (Símbolo)
Espessura de Linha
Espessura Mín. (por defeito)
Por defeito, todas as linhas são visualizadas no formato Capilar, com um pixel de espessura.
•Pode também activar Linhas de Corte a Cheio (Visualização > Opções de Visualização no Ecrã); desta forma, todas as linhas de corte terão mais espessura (dois píxeis, independentemente da espessura real da caneta). Todas as outras linhas terão Espessura Mín.
Espessura Real da Linha
Active a espessura real da linha em Visualização > Opções de Visualização no Ecrã. A espessura de cada linha será apresentada com base no valor da sua espessura (definido na caixa de diálogo Canetas e Cores).
Escala de linhas
A aparência das linhas no ecrã, impressora ou plotter depende do seguinte:
•Escala de planta (tamanho do modelo): visualize o tipo de linhas à mesma escala que o modelo em cada saída.
Nota: evite editar um tipo de linha de escala se a escala de projecto for diferente do tipo de linha, dado que será distorcida.
•Independente da escala (Tamanho do papel): visualize, desenhe e imprima a definição de tipo de linhas num tamanho fixo, qualquer que seja a escala de saída.
