As novas Malhas podem ser criadas na Janela da Planta ou na Janela 3D.
Ver também Dados do topógrafo (.xyz).
Existem quatro métodos geométricos para a Malha na Caixa de Informações. Pode criar uma forma Poligonal, Rectangular e Rectangular Rodada, ou uma Malha Regular Inclinada.
Em qualquer caso, desenhe um polígono, com a elevação do plano de referência da Malha definida na caixa de diálogo Definições de Malha.
•Os Métodos Geométricos Poligonal e Rectangular/Rectangular Rodado da Malha são semelhantes aos da ferramenta Laje.
•O método Malha Regular Rampeada ajuda-o a criar rapidamente malhas regulares com superfícies planas.

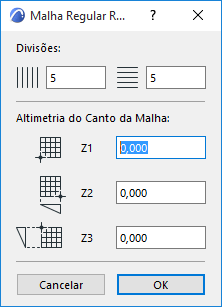

Depois de definir o contorno rectangular da malha, a caixa de diálogo Malha Regular Inclinada abre automaticamente.
–Divisões: Na primeira parte da caixa de diálogo, defina o número de divisões em qualquer direcção.
–Altimetria do Canto da Malha: defina os valores altimétricos de três vértices da malha; o quarto será criado automaticamente.
Se necessário, seleccione a Malha e edite os pontos, adicione novos pontos, ou crie uma abertura.
