Estrutura de Patamar de Viga

Estas definições estão disponíveis se escolher um tipo de Estrutura de Viga para o Patamar.

Ver Escolher o Tipo de Estrutura.

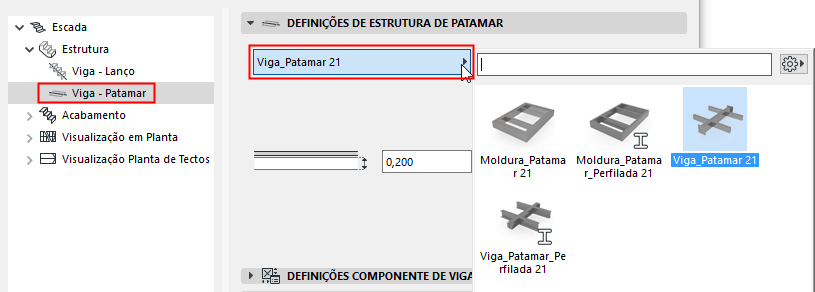

Escolha uma estrutura de Suporte do Patamar para a Escada, que pode ser do tipo Viga ou do tipo Moldura. Também estão disponíveis componentes de patamar perfilados.

No painel abaixo, configure a estrutura escolhida.

Vigas de Patamar Primárias e Secundárias

•Vigas de Patamar Primárias liga automaticamente às vigas de Lanço, conforme definido nas Definições de Estrutura de Lanço.

Ver Fins de Escada e Conexões.

•Vigas Secundárias (Adicionais) podem ser adicionadas em paralelo aos lados do patamar. As Vigas Secundárias não se ligam automaticamente a Vigas de Lanço.

Para mais informações, veja Adicionar/Editar Vigas Secundárias.

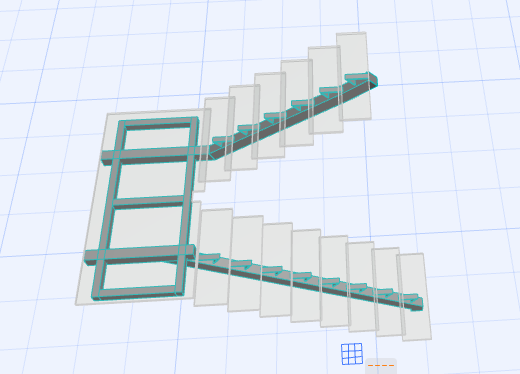

Patamares com Vigas Primárias e Secundárias

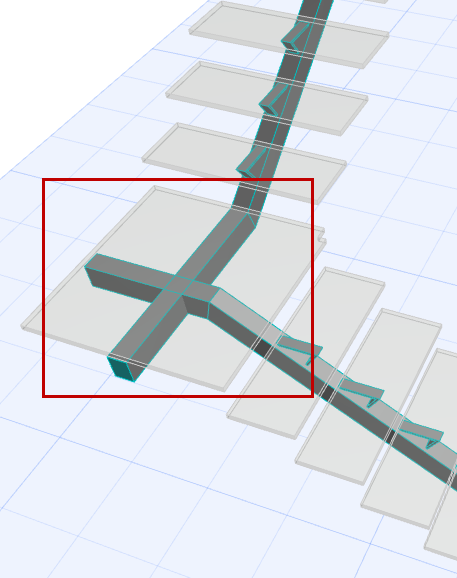

Geralmente, a Viga Primária segue a Linha Central da Escada, mas também pode escolher um percurso diferente da Viga (use o separador Vigas Primárias - Estilo e Dimensões ):

Moldura de Patamar (Viga Primária)

Pode escolher uma Moldura para suportar os Patamares da Escada. Tal como outras vigas primárias, o componente Moldura de Patamar liga automaticamente ao suporte do Lanço, conforme definido nas Definições de Estrutura de Lanço.

Ver Fins de Escada e Conexões.

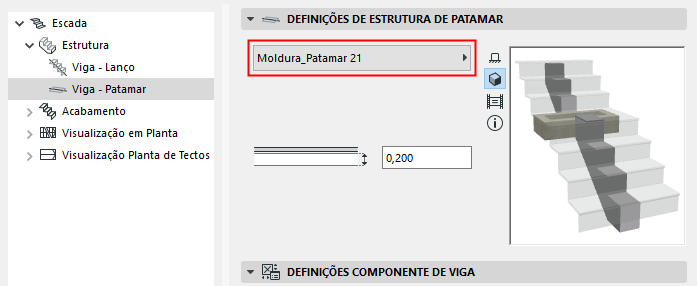

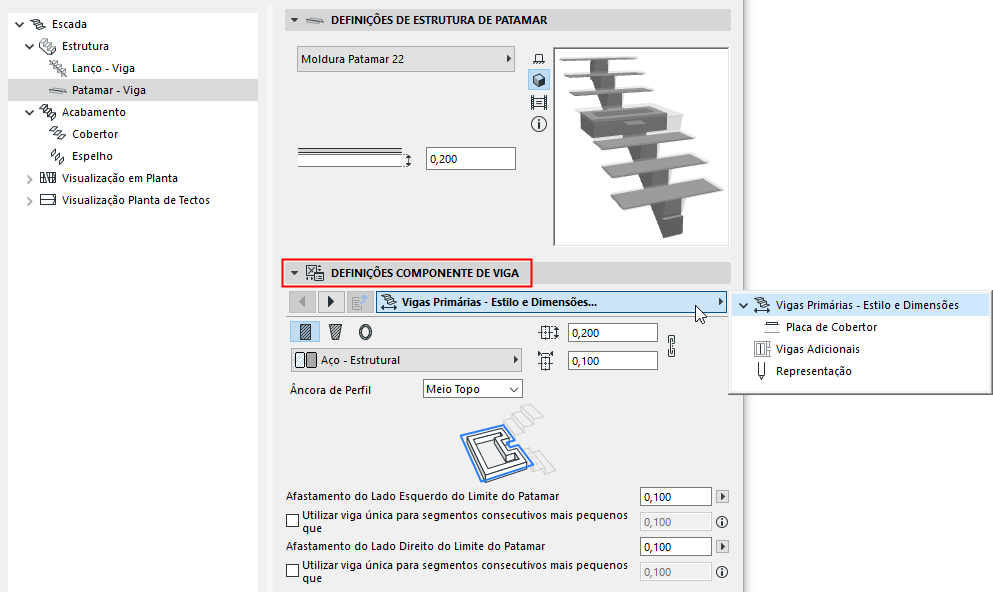

Use as Definições de Componente de Viga para configurar a Moldura de Patamar escolhida:

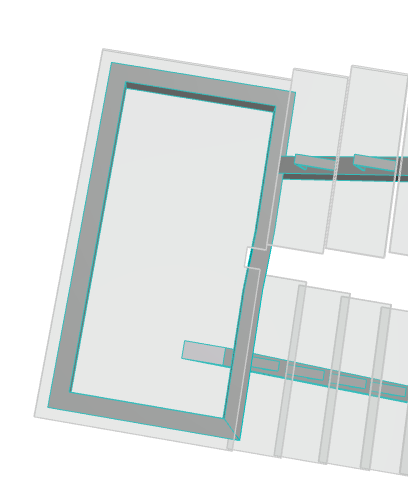

•Por defeito, a Moldura de Patamar segue o contorno do Patamar.

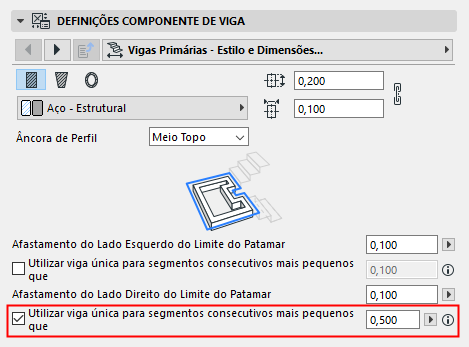

•No entanto, pode usar as Definições de Viga para ajustar o contorno, de forma a que ele ignore os segmentos do Patamar mais curtos do que um dado comprimento:

Personalizar Viga de Patamar (Viga Primária)

Use esta função se o Lanço de Escada abaixo do Patamar usar um número de Vigas diferente do Lanço acima do Patamar. (Pode definir vigas para cada Estrutura de Lanço separadamente no modo de Edição.)

Para colocar uma Viga de Patamar personalizada:

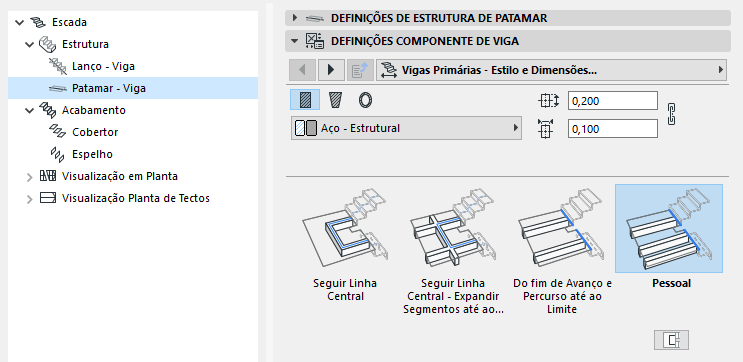

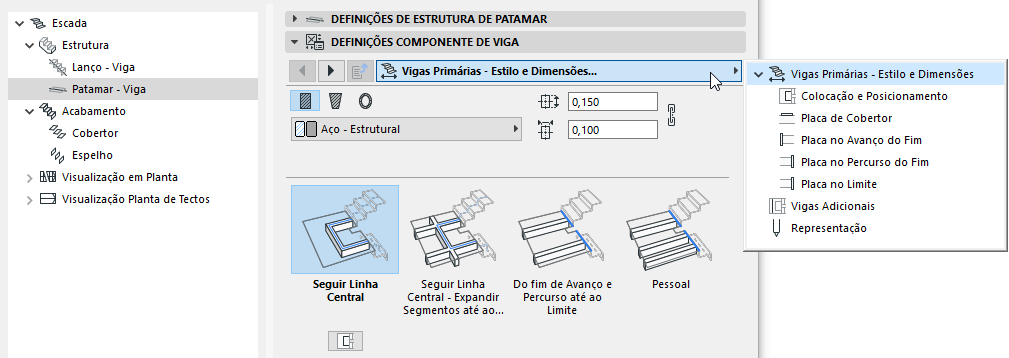

1.Escolha Personalizar na página de Definições de Viga (página do separador Vigas Primárias - Estilo e Dimensões).

2.Mude para a página do separador Colocação e Posicionamento.

3.Insira o número de Vigas a colocar.

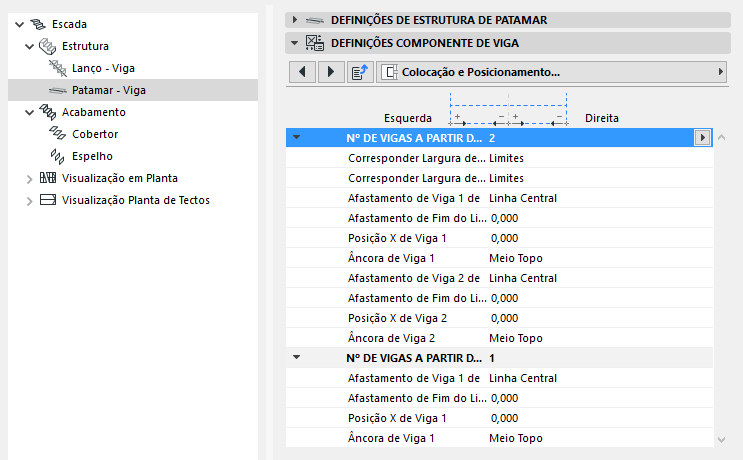

4.Insira a posição e os valores de afastamento para a(s) Viga(s) de patamar personalizada(s).

Dado que estas Vigas personalizadas são Vigas Primárias, podem ligar-se a suportes de Lanço.

Adicionar/Editar Vigas Secundárias

Para adicionar Vigas (Secundárias) adicionais, tem de utilizar o Modo de Edição. (As Vigas Secundárias são posicionadas numa geometria de Patamar existente e, assim, têm de ser adicionadas a uma Escada colocada, seleccionada.)

1.Seleccione a Escada e entre no modo de Edição. (Ver Entrar em Modo de Edição.)

2.Seleccione a Estrutura de Patamar e abra as Definições de Estrutura.

3.No painel Definições Componente de Viga, abra o separador Vigas Adicionais.

4.Assinale Activar Vigas Secundárias (se ainda não estiver assinalado).

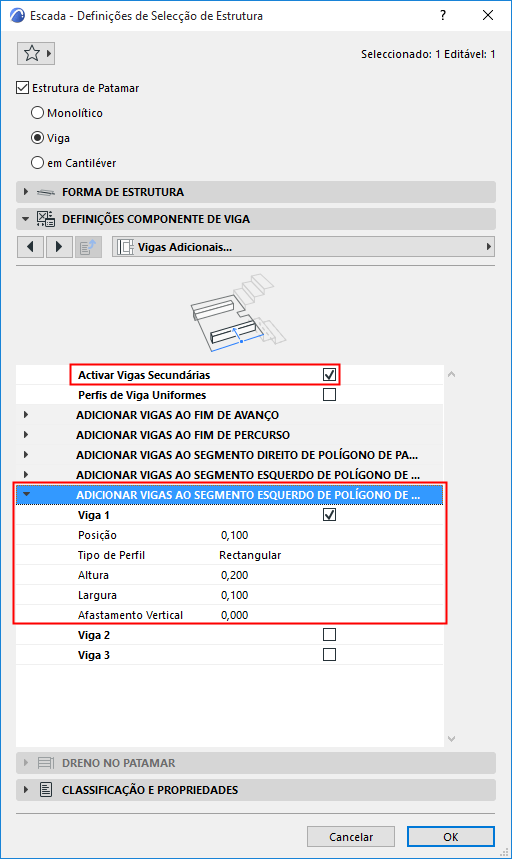

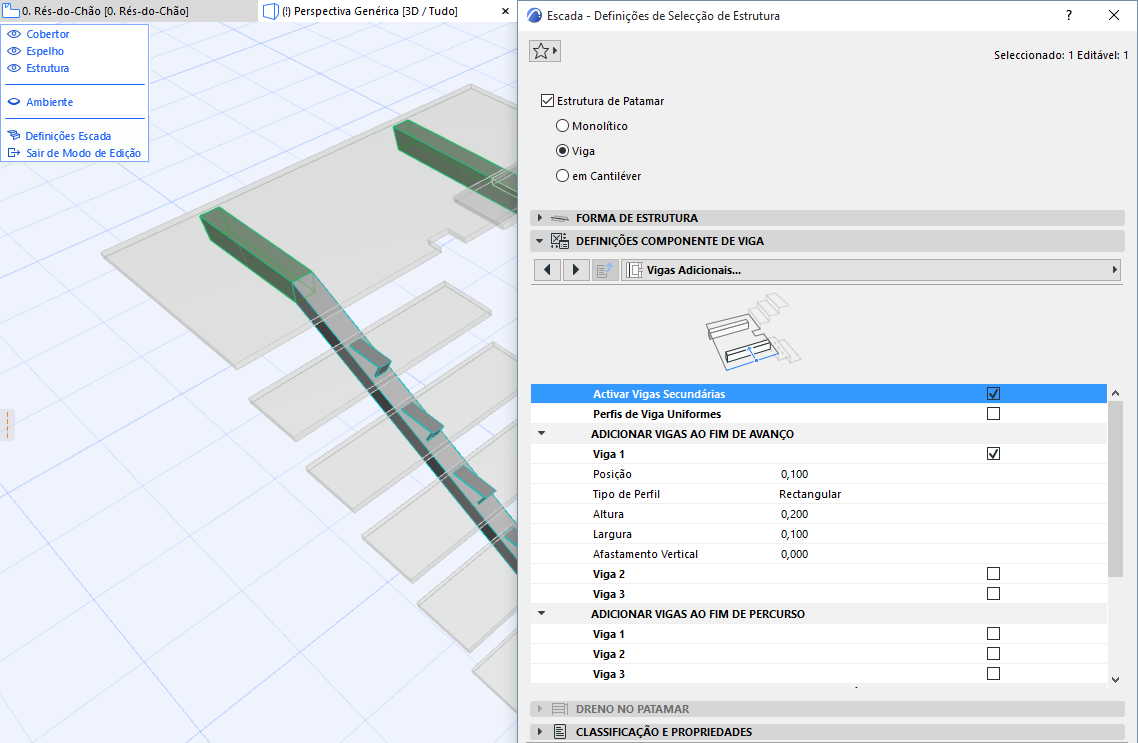

Adicionar Vigas Secundárias no Modo de Edição

5.Use as opções e definições para adicionar Vigas Secundárias a um ou mais segmentos do polígono Patamar.

A viga ou vigas secundárias são colocadas. Use o modo de Edição para as alongar e mover conforme necessário, usando os pontos quentes editáveis.

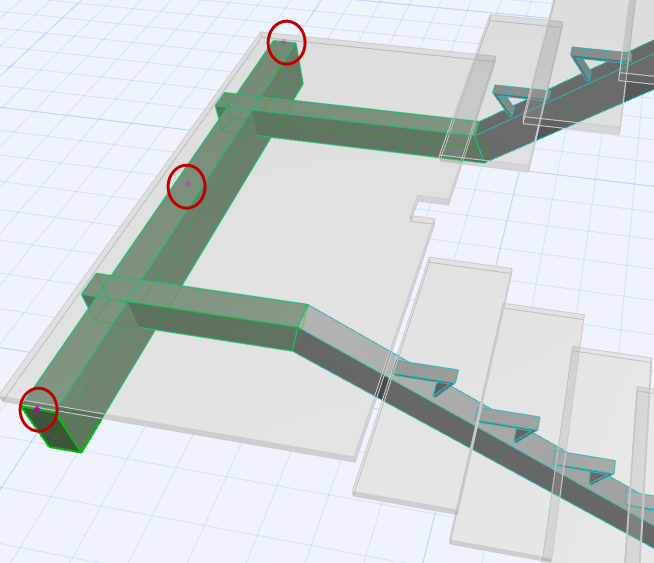

Modificar a Viga Secundária Graficamente no Modo de Edição

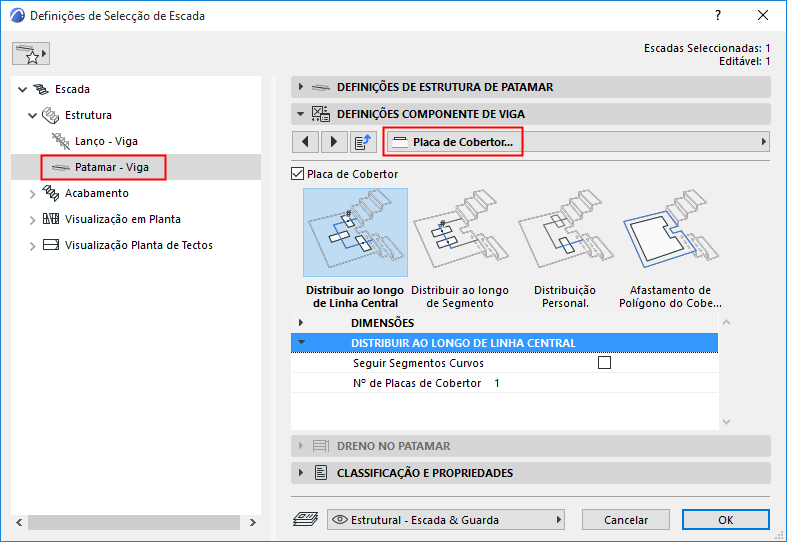

Adicionar Placas de Cobertor no Patamar de Viga

Placa de Cobertor no Patamar de Viga
