Antes de colocar um Pilar, vá para Definições de Pilar para ajustar a sua geometria de núcleo, altura, posicionamento e cortes de fim.
Ver Definições da Ferramenta Pilar: Pré-visualização e Posicionamento

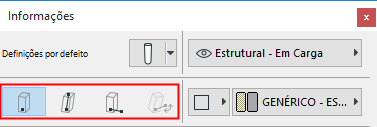

Para colocar um Pilar, escolha um dos quatro Métodos de Geometria (métodos de input) da Caixa de Informações.
Pilar Simples
Coloque o Pilar (recto o inclinado) com um clique. O eixo da Pilar será projectado desde a Planta.
Para um Pilar inclinado, veja Criar um Pilar Inclinado.
Inserção de Pilar com Dois Cliques
Utilize este método para definir livremente a inclinação do pilar durante a inserção.
Não há necessidade de definir um ângulo de inclinação antes da inserção.
1.Clique para colocar a base do Pilar.
2.Clique de novo para completar o Pilar.

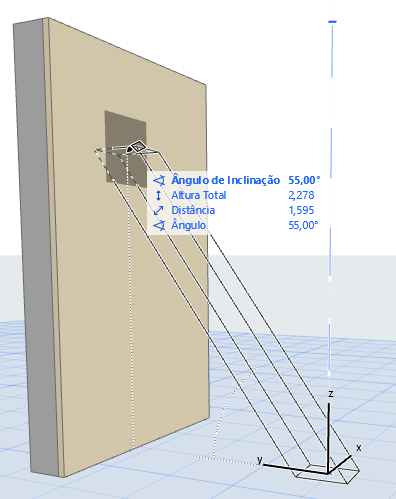

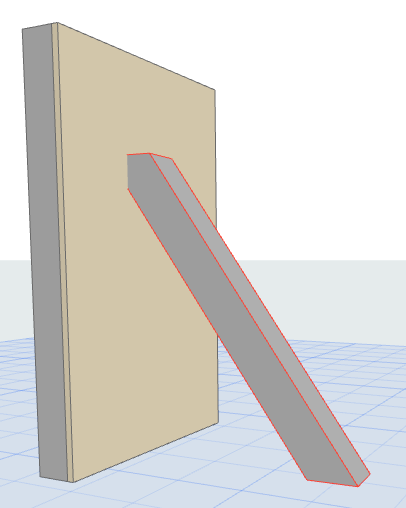

•O segundo clique define o ângulo de inclinação do Pilar e a sua altura (na janela 3D).

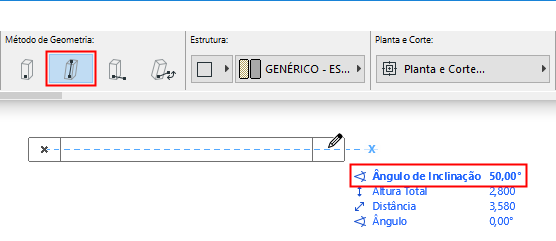

–Em Planta, a altura é fixa e definiu o ângulo de inclinação graficamente (conforme apresentado no Orientador.)
–Na janela 3D, pode vincular a elementos existentes, e/ou clicar em Shift para restringir a entrada a um plano de edição.

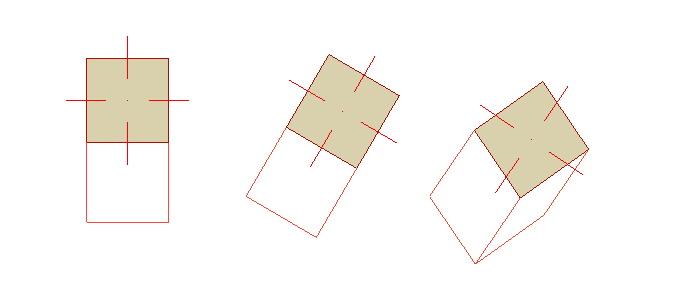

Pilar Rodado
1.Clique para colocar a base do Pilar.
2.Volte a clicar para definir o seu ângulo de rotação.
Inclinado e Rodado
Pilar inclinado apenas.
1.Clique para colocar a base do Pilar.
2.Volte a clicar para definir o seu ângulo de rotação.
3.Revolva-o em volta do seu eixo de inclinação e clique para concluir.
