Definições da Ferramenta Pilar: Pré-visualização e Posicionamento

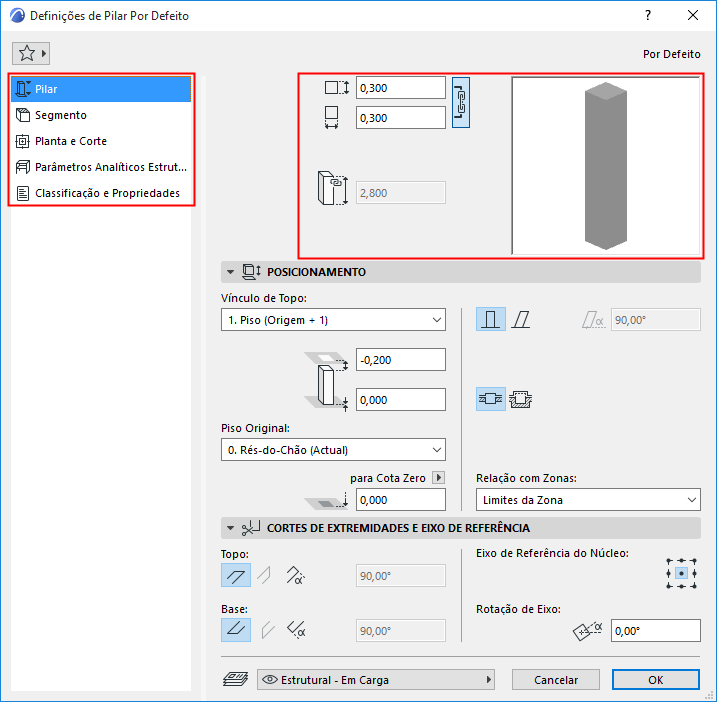

A caixa de diálogo Definições de Pilar está dividida em cinco páginas.
A secção Pré-visualização é visível em todas as páginas e reflecte as suas modificações de definições.
Navegue entre as páginas através da estrutura em árvore do lado esquerdo:
Para um Pilar simples (um só segmento simples), introduza as dimensões horizontal e vertical do núcleo.
Nota: para Pilares com um corte transversal rectangular, utilize o ícone de cadeia para os restringir ao mesmo valor.
Para um Pilar circular, indique o diâmetro.
Mostra a altura total do Pilar.
•Para um Pilar não-vinculado, defina a sua altura aqui.
•Para um Pilar com vínculo no topo, este campo não é editável. A altura do pilar depende das definições no painel Posicionamento abaixo.

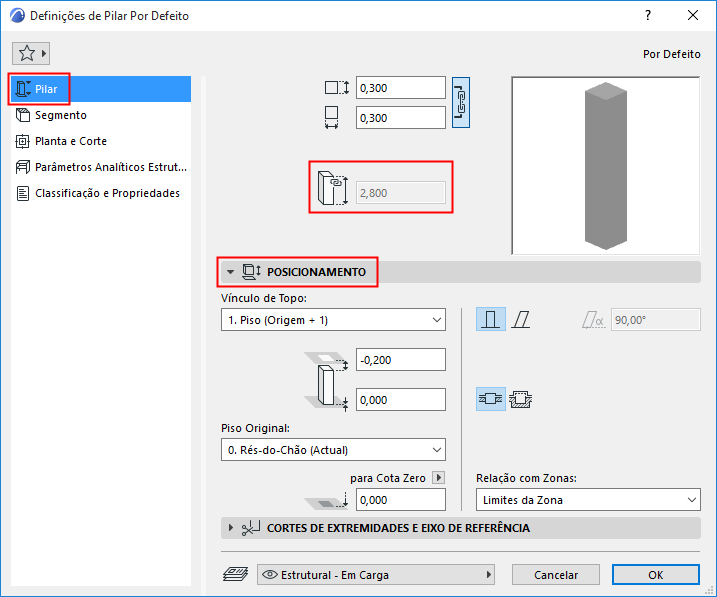

Painel de Posicionamento de Pilar
Por defeito:
•O topo do Pilar é vinculado a um piso acima
•O Piso Original é o piso actual.
Vínculo de Topo de Pilar
Utilize este controlo para executar uma das seguintes acções:
•Vincular topo do Pilar em relação ao seu ao respectivo Piso Original (Origem+1, Origem+2, etc.)
Se posteriormente, modificar as posições e alturas dos pisos nos seus projectos, as alturas de quaisquer Pilares vinculados vão segui-las automaticamente.
•Escolha Não vinculado para o tornar um Pilar de altura fixa. Defina a respectiva altura no campo Altura Pilar acima.
Afastamento do Piso Vinculado a Topo
Pode afastar o Topo do Pilar do seu Piso Vinculado a Topo.
•O valor de afastamento pode ser positivo, negativo ou igual a zero.
•O campo de afastamento não se encontra disponível se o Pilar não possuir vínculo no topo.
Pode também afastar a Base do Pilar do Piso Original, em ambas as direcções.
•O valor de altura do Pilar (visto na secção Pré-visualização das definições de Pilar) é afectado pelos afastamentos no topo e da base, se existirem.
Piso Original
Ver Piso Original.
Altimetria da Base [ao Nível de Referência]
Calcula a altimetria actual da linha de referência do Pilar, conforme medido a partir do Nível de Referência (por defeito, este Nível de Referência é a Cota Zero).
Clique na seta pop-up para alterar o Nível de Referência, se necessário.
Nota: Os níveis de referência são definidos em Opções > Preferências do Projecto > Níveis de Referência.
Para informações gerais sobre o nível, veja Preferências de Níveis de Referência.
Nota: este é um valor calculado, não um vínculo. Se alterar o Nível de Referência, o Pilar não irá mudar a sua posição.
Ângulo de Inclinação do Pilar
Método Envolvimento
Ver Pilares e Paredes Compostas: Envolvidas ou Não-Envolvidas.
Relação com Zonas
Veja estes tópicos:
