Definições de Poste (Ferramenta Guarda)

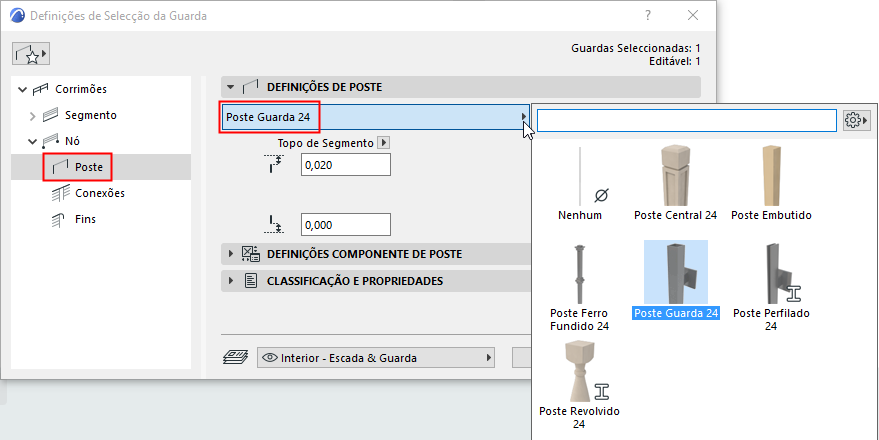

No pop-up, escolha um componente GDL para ser colocado como Poste em cada Nó da Guarda ou escolha Nenhum no pop-up (se não pretender colocar um Poste físico).

Para criar definições para o componente GDL, use o painel abaixo. Ver Definições Componente de Poste (Postes/Postes Intermédios/Balaústres).

Adicionalmente ao conteúdo previamente definido, pode guardar um componente personalizado como um Poste.

Para mais pormenores, veja Personalizar Subelementos para Escadas e Varões.

Afastamento de Topo/Base do Poste

Insira um valor de afastamento da base e do topo para o Poste.

Use o pop-up para definir o modo de calcular o afastamento:

•Topo de Segmento: defina o valor de afastamento relativo à altura de Segmento.

Nota: a Altura de Segmento é definida nas Definições de Segmento. Ver Altura de Segmento e Afastamento Vertical.

•Absoluto: insira a altura absoluta do Poste. O Poste é, então, afastado do topo de Segmento em concordância.
