Definições da Ferramenta Viga: Pré-visualização e Posicionamento

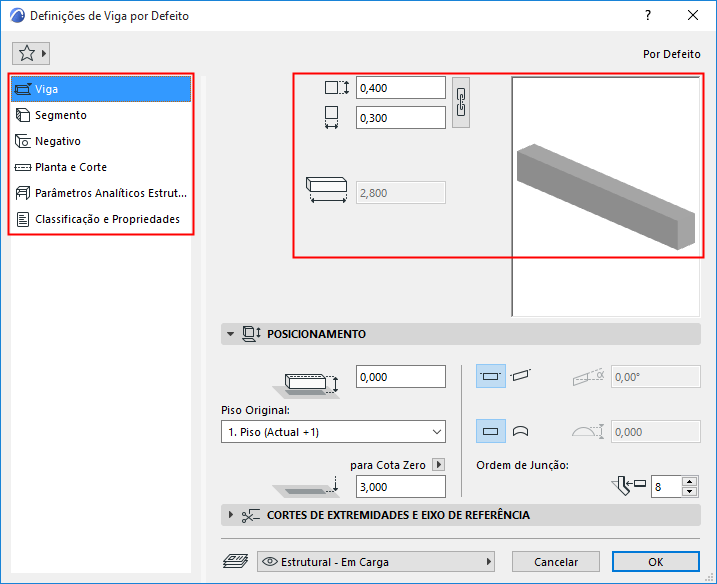

A caixa de diálogo Definições de Viga está dividida em cinco páginas.
A secção Pré-visualização é visível em todas as páginas e reflecte as suas modificações de definições. Para uma Viga de múltiplos segmentos, a secção Pré-visualização inclui as suas definições de Estrutura.
Navegue entre as páginas através da estrutura em árvore do lado esquerdo:
Para uma Viga simples (segmento simples), introduza os respectivos valores de geometria:
Largura/Altura de Viga
•Utilize o ícone de cadeia para os restringir ao mesmo valor
Comprimento da Viga
•Comprimento do segmento por defeito

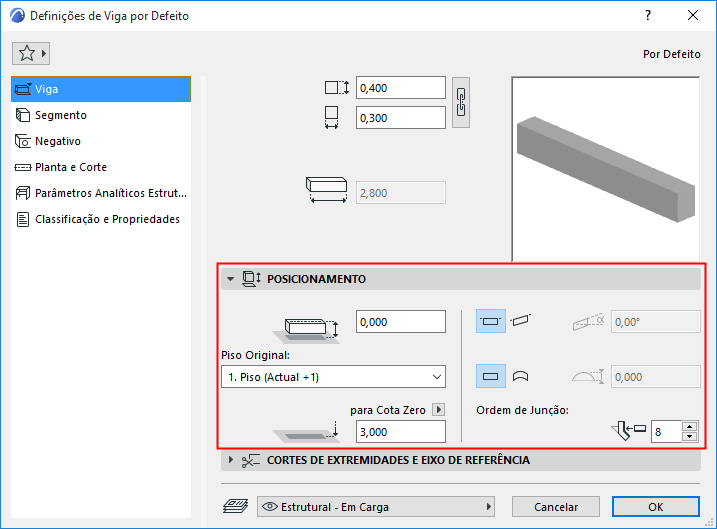

Afastamento ao Piso Original
Afaste o eixo de referência da Viga do Piso Original.
Piso Original
Ver Piso Original.
Altura de Linha de Referência [ao Nível de Referência]
Calcula a altimetria actual do eixo de referência da Viga, conforme medido a partir do Nível de Referência (por defeito, este Nível de Referência é a Cota Zero).
Para Vigas inclinadas, esta altimetria é medida a partir do ponto inicial do eixo de referência da Viga.
Clique na seta pop-up para alterar o Nível de Referência, se necessário.
Notas:
–Os níveis de referência são definidos em Opções > Preferências do Projecto > Níveis de Referência.
–Este é um valor calculado, não um vínculo. Se alterar o Nível de Referência, a Viga não irá mudar a sua posição.
Para informações gerais sobre o nível, veja Preferências de Níveis de Referência.
Horizontal ou Inclinada
Geometria da viga na direcção Z.
•Para uma Viga verticalmente curvada, introduza a sua altura de Arco/Corda.
Ver Curvar uma Viga Verticalmente.
Ordem de Junção
Um número mais elevado na Ordem de Junção tem prioridade sobre um inferior.
A Ordem de Junção é importante
•quando se encontram duas Vigas cujos Materiais de Construção possuem a mesma prioridade
•quando 3 ou mais Vigas se encontram numa junção: Ordem de Junção determina quais as duas Vigas que são ligadas primeiro
