Um elemento de Perfil Complexo é composto por um perfil em corte, que é extrudido perpendicularmente ao plano de corte.
Pode utilizar ou modificar um perfil predefinido ou criar um novo.
Archicad inclui um conjunto predefinido de atributos de perfil, definidos em Opções > Atributos do Elemento > Gestor de Perfis.
Perfis estão disponíveis para Paredes, Pilares, Vigas, Componentes de Barra ou Itens da Biblioteca.
Nota: os perfis para itens da biblioteca estão disponíveis apenas para elementos GDL que incluam uma opção de selecção de perfil - como os Parede Cortina e Componentes da Escada.
Tal como outros elementos construtivos, a estrutura essencial de um Perfil deriva do seu Material de Construção. Estão disponíveis várias sobreposições de superfície numa base ao nível dos elementos.

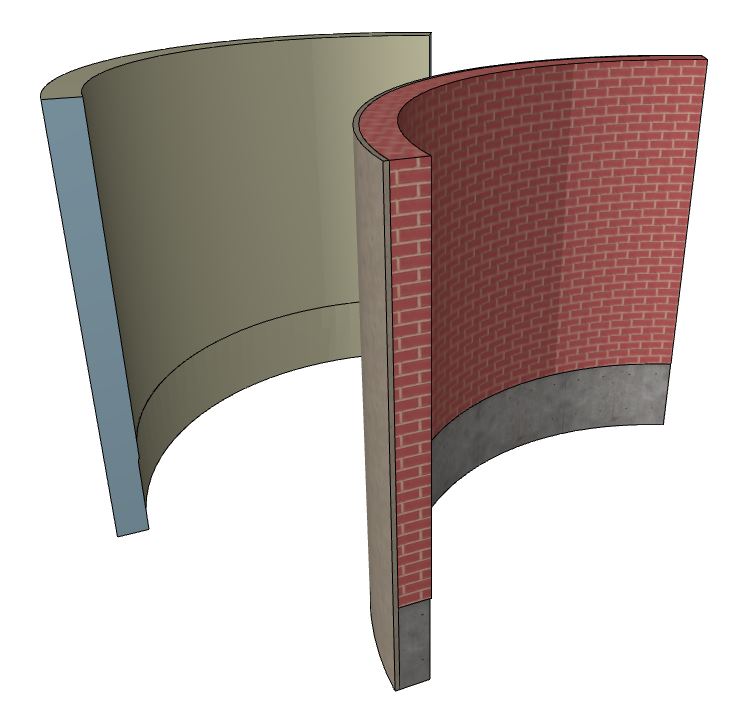

Por exemplo, a imagem seguinte mostra duas paredes curvas, à qual foi aplicado o perfil "Parede de Tijolo com Fundação". A parede traseira usa sobreposições de superfícies ao nível dos elementos nas superfícies e extremidades extrudidas.

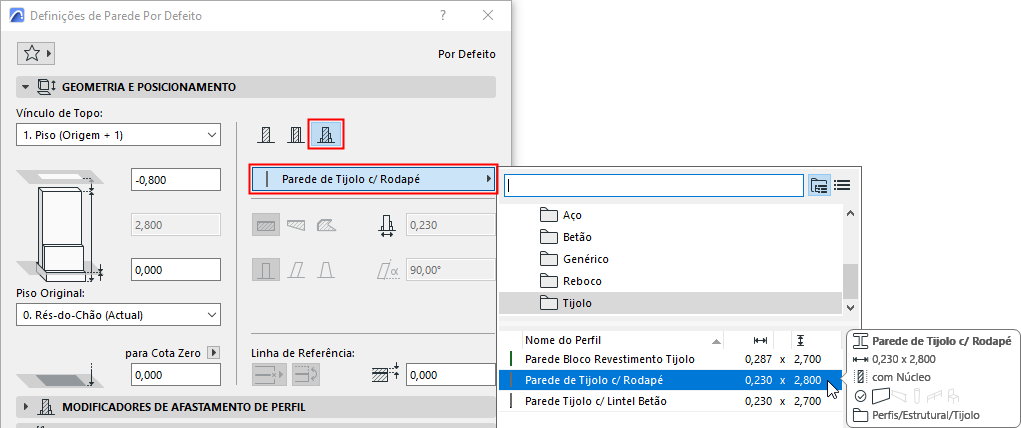

Um Perfil Complexo guardado é tratado como um atributo do elemento (p. ex., Parede ou Guarda). Os Perfis guardados aparecem na caixa de diálogo de definições da ferramenta respectiva.
Pode aplicar um perfil pessoal a qualquer elemento seleccionado no modelo, sem ter que o guardar como um atributo.
Perfis de Parede, Pilar e Viga podem ter Modificadores de Afastamento de Aresta definidos: estas arestas podem ser ajustadas individualmente ao nível dos elementos, mesmo que todos os elementos utilizem o mesmo perfil.

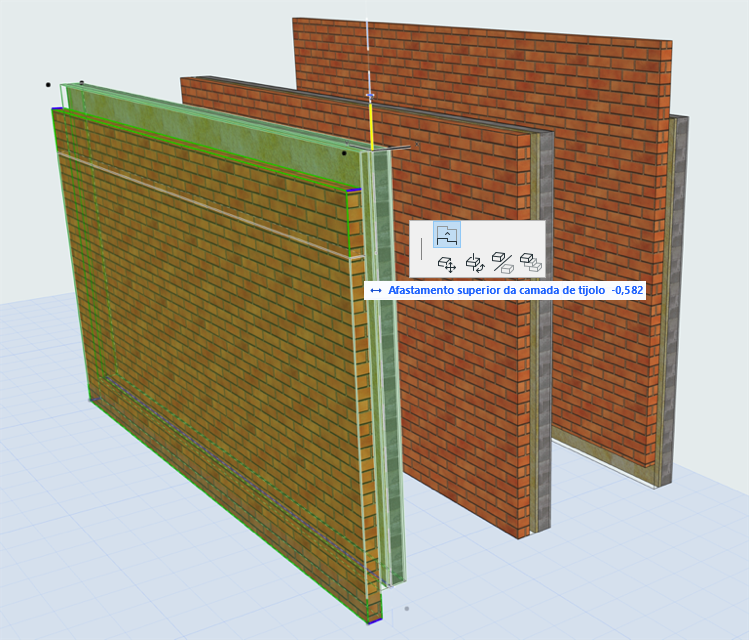

Bloquear Perfil de Parede: Afastar Revestimento de Tijolo para Cada Elemento Colocado
Estão disponíveis comandos especiais da palete de contexto especiais para alongar e rodar elementos de perfil.
Criar Perfis Complexos a partir de Elementos Paralelos
