Criar Perfis Complexos a partir de Elementos Paralelos
Uma maneira rápida de criar um perfil complexo é utilizar Edição > Dar nova forma > Agrupar Paredes/Pilares/Vigas.
Para utilizar este comando, desenhe várias paredes, pilares ou vigas na Janela do modelo. Os elementos têm que ser do mesmo tipo e devem ser paralelos uns aos outros. (No caso de vigas ou paredes curvas, eles têm de ser concêntricos.)
A execução do comando cria um novo elemento de perfil, que substitui os elementos originais. O novo elemento terá o comprimento igual ao comprimento combinado dos elementos originais e irá herdar os atributos dos vãos originais, assim como de quaisquer vãos de parede.
Por defeito, é atribuído ao novo perfil o nome "pessoal", mas pode ser aberto no Editor de Perfis, modificado e guardado com um nome novo.

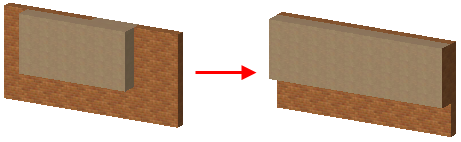

Para agrupar duas ou mais Paredes Rectas paralelas, use nelas o comando Agrupar Paredes (menu Edição > Dar nova forma). As Paredes terão o mesmo comprimento e o corte transversal da Parede resultante será a união das secções transversais das duas Paredes. Os corpos das duas Paredes não precisam de se tocarem, estes corpos podem estar a alguma distância entre eles. Este comando não funciona para Paredes Trapezoidais ou Poligonais.
O comando Agrupar Pilares (menu Edição > Dar nova forma) permite-lhe agrupar dois ou mais Pilares cujos eixos sejam paralelos entre si. Se esta condição for verificada, todos os tipos de Pilares (Verticais, Inclinadas, Perfil Personalizado) podem ser agrupadas.. Mais do que duas Pilares podem ser agrupadas ao mesmo tempo.

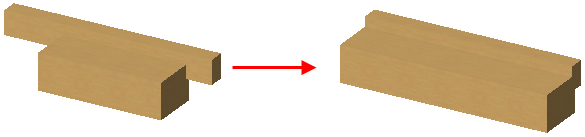

Use o comando Agrupar Vigas (menu Edição > Dar nova forma) para agrupar duas ou mais Vigas (seja Horizontal, Inclinada ou Perfil Personalizado) cujos eixos sejam paralelos entre si. (No caso de Vigas curvas, elas têm de ser concêntricas).
