Aplica-se ao posicionamento de caixas de texto e linhas do apontador (se alguma) utilizadas nas Cotas, textos de Área de Tramas, e Rótulos.
Seleccionar a Caixa de Texto Mais a Linha do Apontador
Para seleccionar uma caixa de texto de Cota do Rótulo, efectue uma das seguintes opções:
•utilize o cursor de Selecção Rápida
•clique num canto do texto com a marca de selecção com cursor de Seta
Seleccionar Caixa de Texto
Uma vez seleccionada uma caixa de texto, pode alterar a sua posição e/ou orientação, utilizando as funções Editar (p.ex., Arrastar, Rodar, Simetria).
Nota: se a caixa de texto também tiver uma Linha do Apontador, o controlo Fixar Ângulo afecta a gama da edição gráfica. Se estiver ON, o ângulo inicial da Linha do Apontador permanece fixo, limitando as possibilidades de edição.
Apagar Caixa de Texto
Apagar o Texto de Cota também apaga o segmento de Cota correspondente.

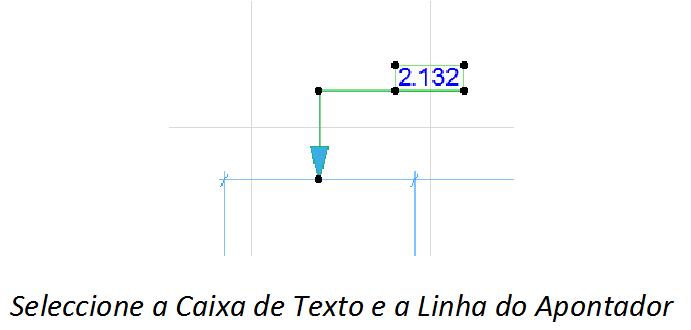

Seleccionar a Caixa de Texto Mais a Linha do Apontador
Se clicar na linha do Apontador, tanto a linha como a caixa de texto são seleccionadas, permitindo as opções de edição adicionais.
Colocação do Texto de Cota Automática em Cotas Lineares
Os textos em dimensões lotadas são ajustados para melhorar a legibilidade. O método por defeito é normalmente satisfatório. Para mais controlo sobre como os textos de cota são distribuídos, utilize as opções em Definições de Cota:
Ver Método de Colocação de Texto de Cota.
apenas os itens de texto simples podem ser copiados; textos superiores à linha não serão copiados.
1.Seleccione apenas o texto de cota (não a própria linha de cota)
2.Utilize o comando Copiar (Editar > Copiar ou Ctrl/Cmd + C)
3.Cole o texto de cota (Editar > Colar ou Ctrl/Cmd + V) - por exemplo, numa caixa de texto ou num Layout.
