Rótulos do Símbolo com Informação do Elemento

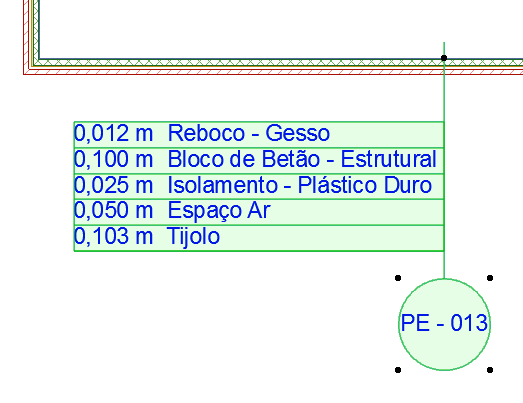

Os Rótulo do Símbolo podem apresentar todo o tipo de informação, como, por exemplo, as camadas de uma parede composta.
Os Rótulos de Símbolo são Objectos GDL especiais. Juntamente com os Rótulos de Texto/Texto Automático, estão disponíveis a partir do pop-up Ferramenta Rótulo e Definições da Ferramenta Rótulo.

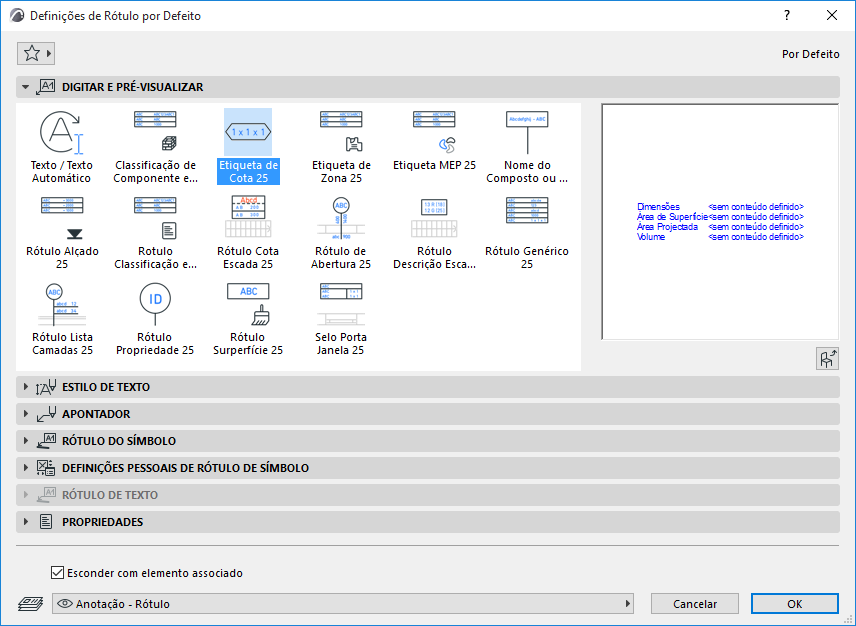

A seguir são apresentados os Rótulos de Símbolos padrão disponíveis no conjunto de bibliotecas padrão.
|
Rótulos de Símbolo e Dados Visualizados |
||
|
|
Rótulo Classificação e Propriedades |
Parâmetros do Elemento Classificação e Propriedades Propriedades IFC |
|
|
Rótulo Classificação e Propriedades de Componente |
Classificação e Propriedades de Componentes |
|
|
Nome do Perfil ou Composto |
ID de Elemento / Associação |
|
|
Rótulo Cota |
Cotas Área Vol. |
|
|
Selo Janela Porta |
ID de Elemento/Associação Cotas Superfícies |
|
|
Rótulo Altimetria |
Cotas Altimétricas |
|
|
Rótulo Genérico |
ID de Elemento / Associação Nome Cotas Altimétricas Cotas Área Vol. Lista de camadas Nome de Composto / Perfil / Material de Construção Superfícies |
|
|
Rótulo Abertura |
ID de Porta/Janela Cotas Propriedades |
|
|
Rótulo Propriedade |
ID de Elemento / Associação Nome Valores de Propriedade |
|
|
Rótulo Lista de Camadas |
Propriedades de Material de Construção ID de Elemento / Associação Cotas Lista de camadas |
|
|
Rótulo de Descrição de Escada |
Cotas Parâmetros |
|
|
Rótulo Cota de Escada |
Cotas Específicas de Escada (Largura, Altura do espelho, Profundidade de passo, Número de espelhos) |
|
|
Rótulo Superfície |
Superfícies |
|
|
Rótulo de Zona |
Nome, Número e Área Calculada de Zona |
Ver também Rotular Paredes Cortina.
Ver também Seleccionar Superfície (para Rótulo de Superfície).
Nem todos os rótulos podem ser colocados em todos os tipos de elemento. Por exemplo, se inadvertidamente anexar um Selo Janela Porta a uma Coluna, um texto "marcador de posição" informá-lo-á do erro.

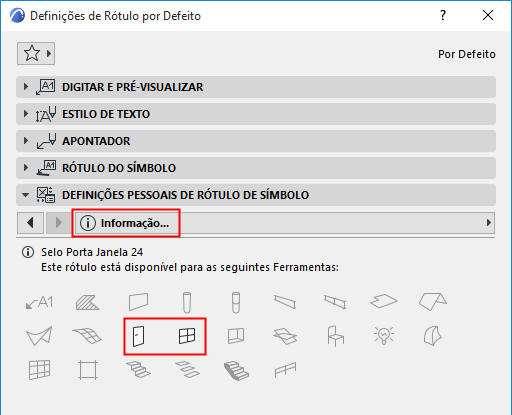

Nota: Para cada Rótulo, as Definições à Medida do Rótulo dão informação sobre os tipos de elementos a que pode ser aplicado.
Ver para mais pormenores Definições à Medida para Rótulos do Símbolo.
Pode também criar o seu próprio Rótulo, guardando elementos de desenho 2D, incluindo Texto automático.
