Comparar Modelos Analíticos Estruturais

Utilize este fluxo de trabalho para comparar vistas de um Modelo Analítico Estrutural.

Neste fluxo de trabalho, tem de activar o Modelo Estrutural na caixa de diálogo "Seleccionar vista", como descrito abaixo.

Fluxo de trabalho exemplificativo

Neste exemplo, o engenheiro estrutural reviu o modelo analítico estrutural e está a efectuar a Comparação de Modelo para atribuir assuntos.

1.Utilize Modelação > Comparação de Modelo.

2.Na palete Comparação de Modelo:

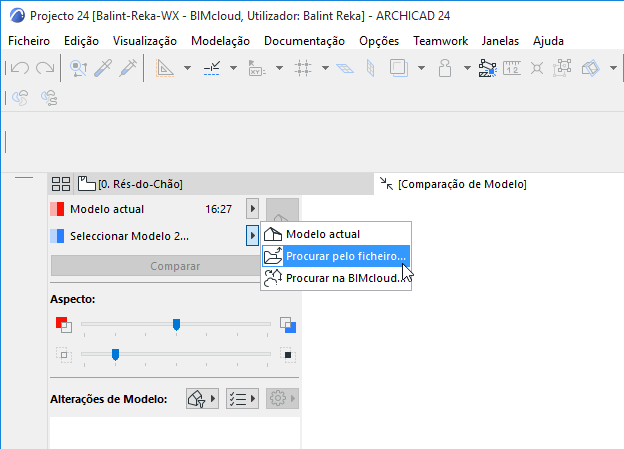

Seleccione Modelo actual para Modelo 1. (Pode procurar qualquer outro pln ou SAF conforme necessário.)

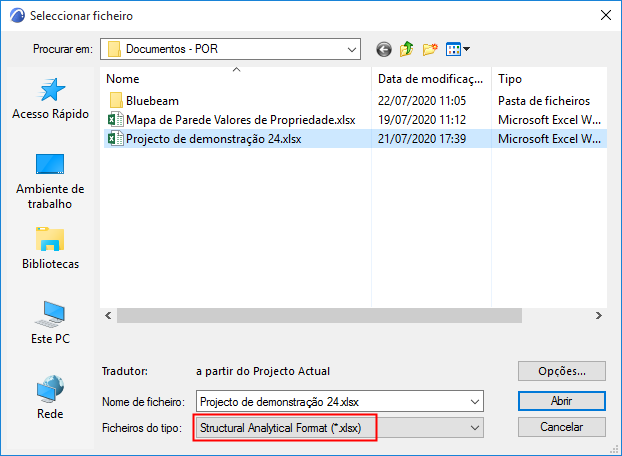

3.Para Modelo 2, procure o ficheiro SAF (formato: Ficheiro de Análise Estrutural .xlsx).

Nota: Ao abrir um ficheiro SAF usando a Comparação de Modelos, as configurações do Tradutor SAF do projecto actual são aplicadas. Certifique-se de que as definições do Tradutor SAF do projecto actual correspondem às que necessita. Para as alterar, importe um ficheiro Tradutor diferente para o projecto actual. Ver Importar/Exportar Tradutores SAF.

4.Clique em Abrir.

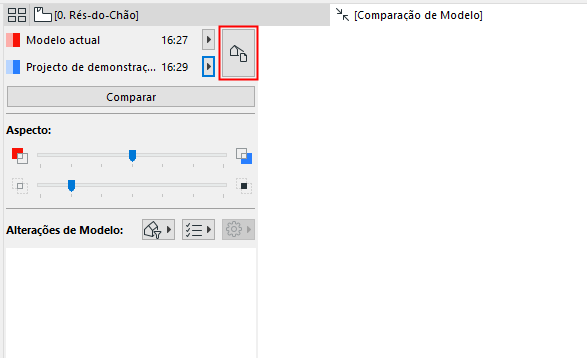

5.Na palete Comparação de Modelo, clique no botão Visualizar Selector.

6.Abre-se o diálogo Seleccionar vista.

7.Seleccione Vista 3D para comparar no painel Vistas 3D. (Ver também Seleccionar Vista para Comparar.)

Nota: ao comparar modelos pln com SAF, apenas estão disponíveis vistas comuns, uma vez que o ficheiro SAF não contém Vistas.

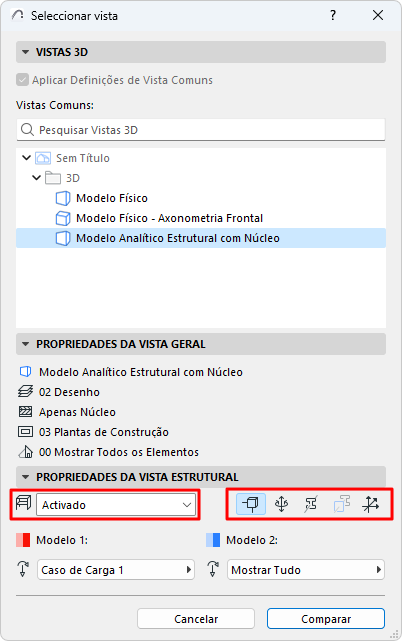

8.No painel Propriedades da Vista Estrutural, active a opção Modelo Analítico Estrutural.

•Clique num dos ícones (nós, articulações finais, perfil, perfil de substituição, sistema de coordenadas local) para mostrar estes componentes estruturais na janela Comparação.

•Opcionalmente, escolha comparar Casos de Carga particulares de cada vista. (Ver Casos de Carga na Comparação de Modelo, em baixo.)

Nota: as definições de visibilidade são guardadas na vista seleccionada, mas estes ícones e as opções de Caso de Carga permitem-lhe sobrepô-las temporariamente.

9.Clique em Comparar. Durante a geração dos resultados da Comparação de Modelo, pode navegar para qualquer outro separador ou janela.

10.Verifique os resultados na janela Comparação de Modelo.

11.Filtre os parâmetros que pretende ver. Os conjuntos de parâmetros disponíveis são específicos do Modelo Analítico Estrutural.

12.Reveja a palete Comparação de Modelo para ver as alterações: elementos alterados que existem em ambos os modelos ("Modificados") e aqueles que existem apenas no Modelo 1 ou no Modelo 2.

Ver Comparação de Modelo: Rever as Alterações.

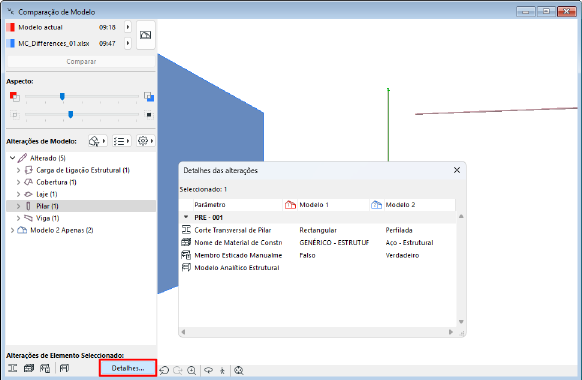

13.Clique em Detalhes para obter mais informação sobre alterações estruturais em elementos modificados. (Disponível apenas para comparação da vista estrutural. Não disponível em Teamwork.)

Quando disponível, pode ver os valores do Modelo 1 vs. Modelo 2 para parâmetros específicos.

Nota: também pode abrir Alterações Detalhadas a partir da barra de ferramentas do Modelo Analítico Estrutural ou em Janela > Paletes.

14.Crie Assuntos, conforme necessário.

Ver Criar Assunto a partir da Lista de Alterações da Comparação de Modelo.

Casos de Carga na Comparação de Modelo

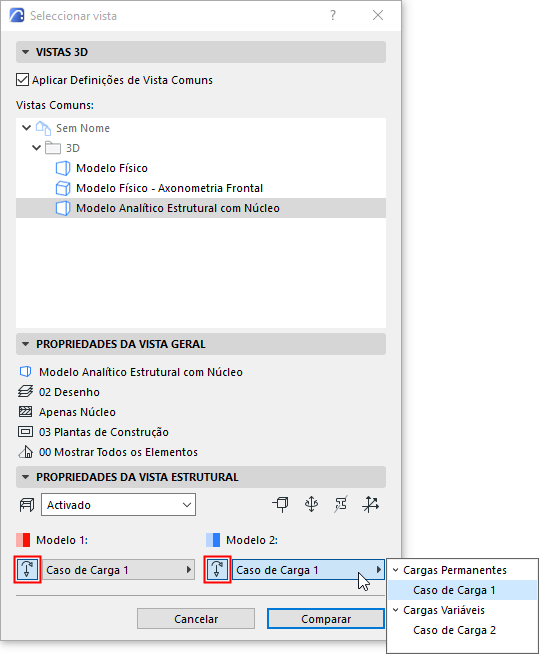

No diálogo Seleccionar vista (painel Propriedades da Vista Estrutural):

•Para ambos os modelos, seleccione os controlos de Caso de Carga. O Caso de Carga guardado do modelo (parte de Tipo de Projecções) é apresentado.

•Opcionalmente, active ou desactive os Casos de Carga para um ou ambos os modelos. Desactivar o Caso de Carga significa que as informações relacionadas com a Carga serão ignoradas para esse modelo.

•Para um ou ambos os modelos, pode escolher um Caso de Carga diferente a ter em consideração na Comparação de Modelo.
