Visualizar dados de ventilação
1.Criar um sistema de ventilação com elementos de condutas
2.Para elementos do itinerário da conduta e do terminal (no diálogo de definições ou na Ccaixa de Informação)

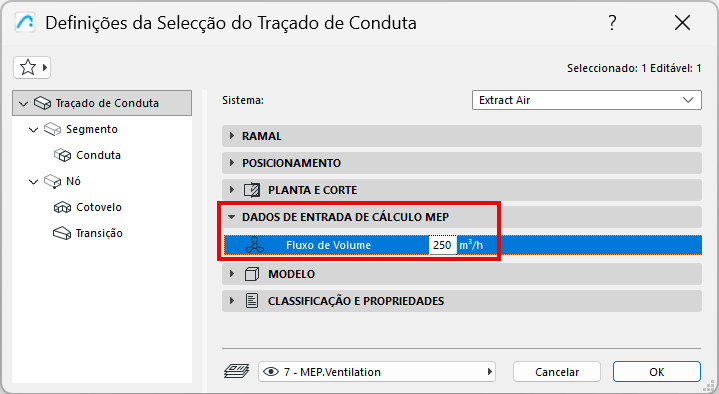

•Introduzir valores de Fluxo de Volume
•Para os terminais: Seleccionar Ar de Exaustão ou Ar de Alimentação
3.Adicionar os sistemas de ventilação ao Navegador de Sistema (ver Adicionar MEP ao Navegador de Sistema)

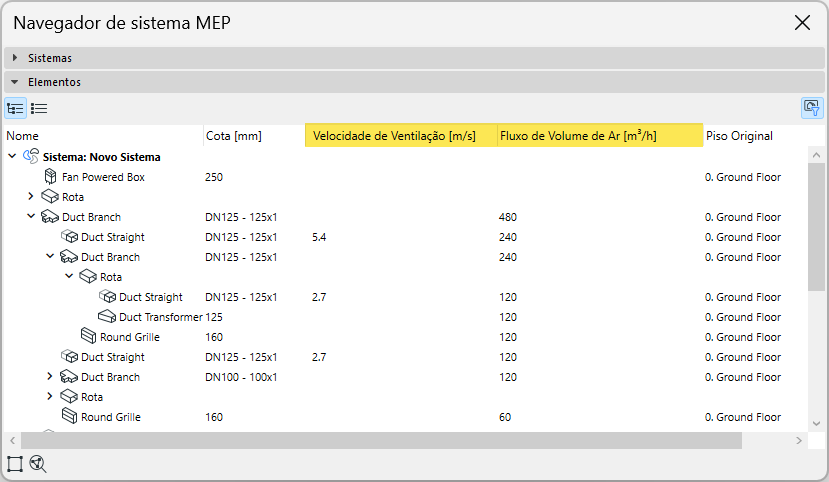

4.Verificar os cálculos do sistema no navegador: Seleccione um sistema na metade superior do navegador para ver as dimensões e os cálculos dos seus elementos listados abaixo:
•Os fluxos de volume são adicionados ao ponto de início do Sistema
•A velocidade é calculada para os traçados e segmentos
Estes dados baseiam-se nas dimensões dos elementos e nos dados de caudal volúmico introduzidos para os elementos terminais do sistema e para o traçado da conduta de extremidade aberta.

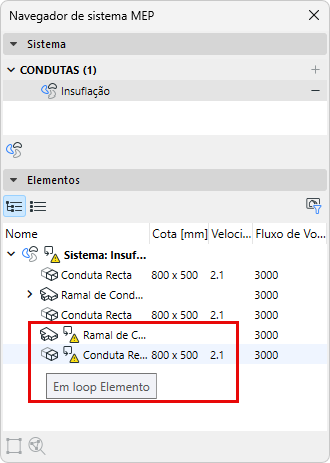

Nota: quando ocorrem loops no sistema, o caudal volúmico e a velocidade não podem ser calculados. Esses loops são marcados no Browser do Sistema.
5.Otimizar as dimensões da Conduta: Com base nos dados apresentados no Navegador do Sistema, utilize a ferramenta Optimizador de condutas para ajustar as dimensões conforme necessário.
É possível exibir esses dados para todas as partes do sistema usando rótulos e listas.
Está a ter problemas com a apresentação de dados MEP?
Por vezes, os dados apresentados (por exemplo, em rótulos e mapas) não são actualizados. Neste caso:
1.Certifique-se de que adicionou o sistema ao navegador de sistemas para acionar o cálculo (ver Adicionar MEP ao Navegador de Sistema)
2.Sem nada seleccionado no plano, utilize o comando do menu de contexto: Actualizar propriedades MEP
Nota: O comando Atualizar Propriedades MEP está disponível a partir do Archicad 29.1.0. Em versões anteriores, faça o seguinte:
–Abra o navegador do sistema e seleccione o sistema que pretende actualizar
–Utilizar o View > Refresh > Rebuild and Regenerate
