1.Criar um sistema hidrónico utilizando elementos de tubagem e equipamento

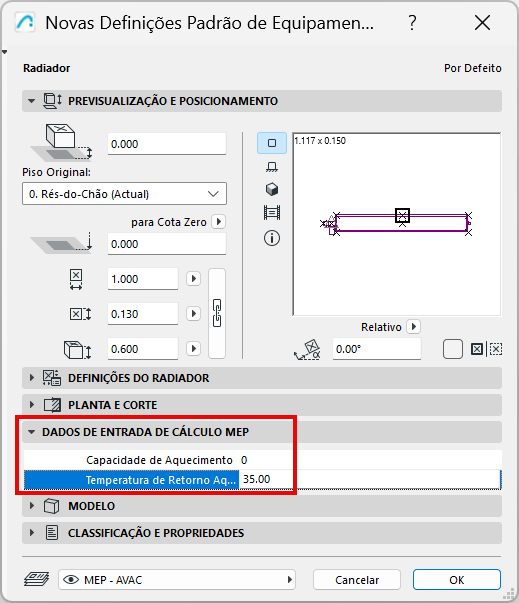

2.Introduzir a capacidade de aquecimento e os valores de retorno para equipamentos hidráulicos individuais, nas suas respectivas caixas de diálogo de definições ou na Caixa de Informação:

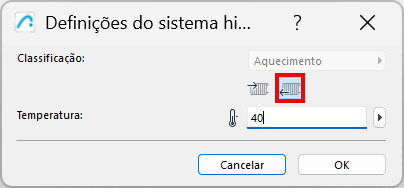

3.Em Definições do sistema hidrónico, para um segmento selecionado: Definir o requisito de temperatura (por exemplo, para fornecimento e retorno):
–Abra Configurações do Sistema Hidráulico a partir da barra de ferramentas MEP ou do menu de contexto de qualquer segmento hidráulico.
4.Adicionar o sistema hidráulico ao Navegador de Sistemas (ver Adicionar MEP ao Navegador de Sistema)

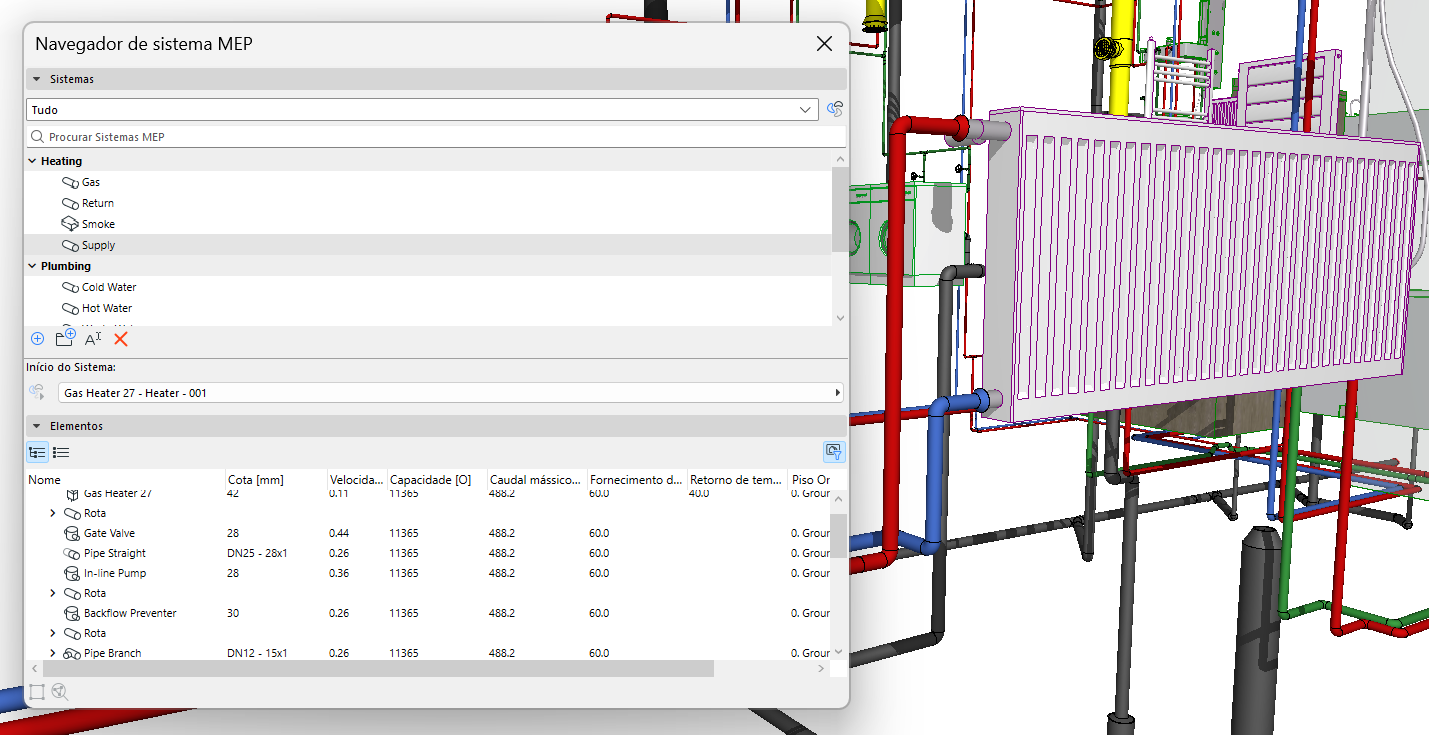

O Navegador do Sistema apresenta os dados relevantes para cada elemento: Capacidades, temperaturas de Alimentação e Retorno, caudal mássico, velocidade.
•Os fluxos de volume são adicionados ao ponto de início do Sistema
•O caudal mássico, a velocidade e a temperatura de retorno são calculados para os percursos e segmentos
•Estes dados baseiam-se nas dimensões dos elementos, bem como nos dados de capacidade e temperatura introduzidos para os elementos hidrónicos
5.Otimizar as dimensões dos tubos: Com base nos dados apresentados no Navegador de Sistema, utilize a ferramenta Optimizador Hidráulico para ajustar as dimensões conforme necessário.

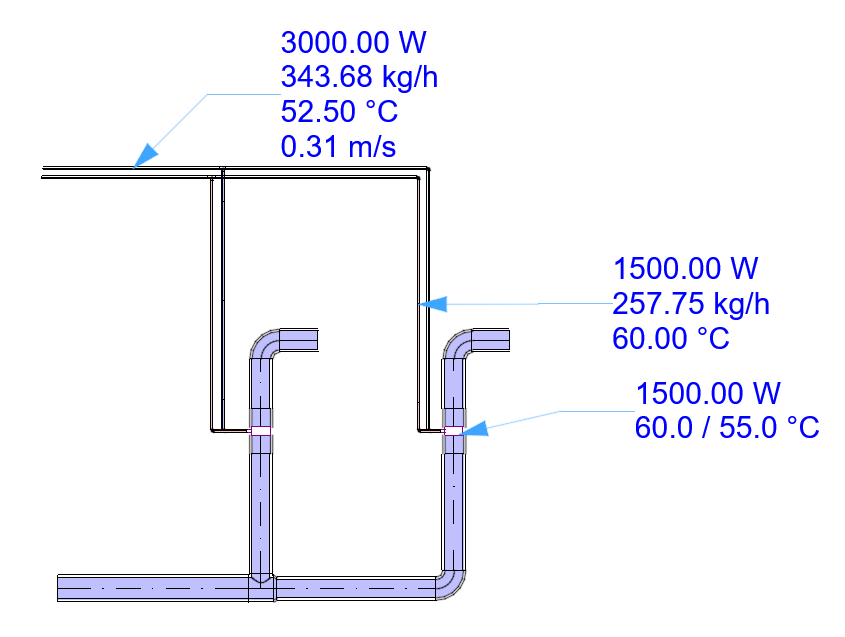

É possível exibir esses dados para todas as partes do sistema usando rótulos e listas.
Está a ter problemas com a apresentação de dados MEP?
Por vezes, os dados apresentados (por exemplo, em rótulos e mapas) não são actualizados. Neste caso:
1.Certifique-se de que adicionou o sistema ao navegador de sistemas para acionar o cálculo (ver Adicionar MEP ao Navegador de Sistema)
2.Sem nada seleccionado no plano, utilize o comando do menu de contexto: Actualizar propriedades MEP
Nota: O comando Atualizar Propriedades MEP está disponível a partir do Archicad 29.1.0. Em versões anteriores, faça o seguinte:
–Abra o navegador do sistema e seleccione o sistema que pretende actualizar
–Utilizar o View > Refresh > Rebuild and Regenerate
