Definições básicas Cineware: Painel Ambiente

Utilize este painel para definir o seu rendering num determinado ambiente: utilizando uma opção de fundo da fotografia céu, mais definições de clima e hora. Os dados de localização são retirados das definições Localização projecto: ver Definições de Localização.

Configuração Céu

A partir deste pop-up, escolha Nenhum, Céu HDRI ou Céu Físico. A definição mais comum é Céu Físico.

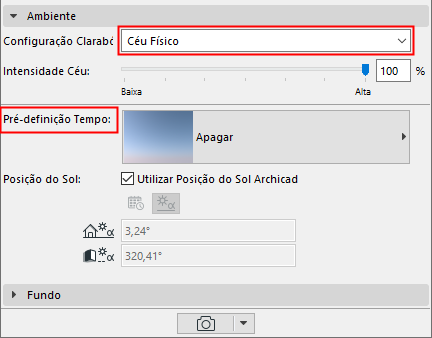

Céu Físico

O Céu Físico é uma constelação inteira que inclui vários objectos, tendo propriedades (sol, clima, nuvens, névoa, arco-íris, atmosfera). Um Céu Físico fornece tanto uma imagem de fundo como efeitos de iluminação. É “inteligente” e os parâmetros estão interligados.

Com o Céu Físico seleccionado, clique no pop-up Predefinição Clima para escolher um conjunto com nome de parâmetros de clima que combinam com céu, atmosfera, nuvens, névoa, arco-íris e raios solares.

Utilizar Posição do Sol Archicad

Marque esta caixa para redefinir a localização de acordo com a Posição do Sol Archicad. Utilize isto para ajustar a pré-selecção de clima.

Definir manualmente a Posição do Sol

Desmarque a caixa da Posição do Sol Archicad.

Escolha uma opção para colocar a posição do sol:

•por data/hora

•introduzindo dados de azimute/altitude

Ver também Nota sobre as Definições do Sol no Archicad.

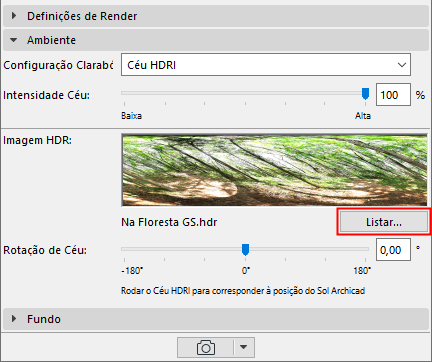

Céu HDRI

Clique em Procurar para seleccionar uma imagem que fornece uma fonte de luz ambiente e imagem de fundo para o rendering.

•Utilize uma imagem predefinida da biblioteca ([Himg] pasta Imagens HDF), ou crie a sua. (Se criar a sua, tem de utilizar uma vista esférica, caso contrário, ficará distorcida.)

•Uma imagem HDRI fornece luz difusa e sombras desfocadas (sombras sem nitidez)

•A Configuração Céu HDRI não inclui um Sol separado. Para utilizar os efeitos do sol Archicad, certifique-se de que o slider do Sol no painel Definições Básicas está activo. Se aumentar o valor do slider do Sol, isto também irá aumentar nitidez da sombra.

•Utilize o slider Rotação de Céu para rodar a imagem do Céu HDRI de forma a que corresponda à posição do sol do modelo 3D. Verifique a rotação na pré-visualização .

Nota: a intensidade da luz solar é determinada na caixa de diálogo Definições de Luz Solar, mas essa definição pode ser sobreposta (ou desligada) na secção Fontes de Luz no painel de definições básicas de rendering. Ver Fontes de Luz.

Nota sobre as Definições do Sol no Archicad

•A Posição do Sol do Archicad é definida nas caixas de diálogo Tipo de Projecções.

Ver Definir Graficamente Posições do Sol e da Câmara.

•A intensidade do Sol do Archicad é definida em Definições de Luz Solar (disponível nas caixas de diálogo Tipo de Projecções, bem como nas Definições de Câmara).

Ver Definições de Luz Solar.

Utilizar um Sol mais Sofisticado com HDRI

1.Desactivar o Sol Archicad (Em Fontes de Luz, desloque o slider para Off).

2.Utilizando a ferramenta Lâmpada, coloque um Objecto Sol no modelo. O Objecto Sol pode ser posicionado manualmente, tem mais parâmetros que o Sol Archicad e tira melhor proveito das capacidades Cineware.

Tenha em atenção que as Definições Ambientais da Palete Rendering não estão reflectidas no modelo 3D, assim, para avaliar o efeito do Objecto Sol, tem de ver o seu efeito na Pré-visualização da Palete Rendering, enquanto a move na janela 3D.
