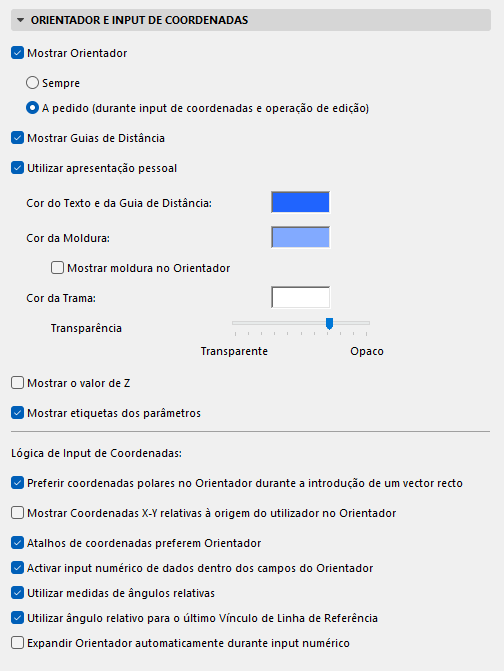

Orientador e Input de Coordenadas

(Opções > Ambiente de Trabalho > Orientador e Input de Coordenadas)

Mostrar Orientador: seleccione uma opção para a visualização do Orientador:

•Sempre: seleccione esta opção para mostrar sempre o Orientador, tanto em 2D como em 3D, à medida que move o cursor.

•A pedido: seleccione esta opção para mostrar o Orientador apenas durante as operações de input e edição de coordenadas.

Para mais informações, veja Orientador.

Mostrar Guias de Distância

Activar as Guias de Distância como ajuda de entrada/edição na Planta, para mostrar as distâncias dinâmicas de elementos próximos.

Ver Guias de distância.

Utilizar apresentação personalizada: seleccione esta caixa para definir definições de cor personalizadas para o Orientador, Guias de Distância e Modo de edição.

Comentários:

–Estas definições de cor também afectam a interface do "Modo de edição" (por exemplo, botão e caixa de ferramentas) para todas as ferramentas que têm o modo de edição (Escadas, Guardas, Pilares, Vigas, ferramentas MEP)

–No macOS: as cores definidas aplicam-se ao seu modo de visualização atual (claro ou escuro)

–As cores personalizadas também podem ser aplicadas às etiquetas de informação do elemento: marque "Utilizar cores do marcador" na página Seleção e informação do elemento nas definições do Ambiente de Trabalho: Selecção e Informação de Elemento

•Cor do Texto e da Guia de Distância: seleccione neste pop-up uma cor para o primeiro plano (o texto) do Orientador.

•Cor da Moldura: seleccione esta caixa para definir uma cor da moldura separada para o Orientador.

•Cor da Trama: escolha uma cor do fundo para o Orientador.

•Transparência: utilize o cursor para especificar a transparência do fundo do Orientador.

Nota: estas cores podem também ser aplicadas ao pop-up de Informação do Elemento (Opções > Ambiente de Trabalho > Selecção e Informação de Elemento > “Utilizar cores do Orientador”).

Mostrar o valor de Z: esta opção permite visualizar o valor Z (quando aplicável) no Orientador.

Mostrar etiquetas dos parâmetros: esta opção permite visualizar as etiquetas dos parâmetros no Orientador. (Ou seja, os textos que identificam os valores apresentados no Orientador, como por exemplo “Distância”).

Lógica de input de coordenadas

Esta secção do painel refere-se às coordenadas e ângulos apresentados no Orientador.

Preferir Coordenadas Polares no Orientador durante a introdução de um vector recto: clique nesta opção para preferir coordenadas polares (D/A, ou Distância, Ângulo) em vez das coordenadas X-Y no Orientador.

Mostrar Coordenadas X-Y relativas à Origem do Utilizador no Orientador: seleccione esta opção se quiser visualizar coordenadas X-Y absolutas no Orientador, mesmo que tenha activado o comando "Coordenadas Relativas” na palete Coordenadas. Desta forma, o Orientador apresenta coordenadas polares relativas e X-Y absolutas, ao mesmo tempo.

Atalhos de coordenadas preferem Orientador: marque esta opção se quiser que os atalhos das coordenadas estejam no Orientador (ao invés da Palete de Coordenadas).

Activar input numérico de dados nos campos do Orientador: se esta opção for activada, o input numérico durante as operações de edição será interpretado como entrada de coordenadas para o Orientador. Se esta opção não for seleccionada, o acesso o Orientador faz-se através de um atalho de coordenadas ou da tecla TAB.

Utilizar medidas de ângulo relativas: marque esta opção para que os ângulos no Orientador sejam medidos (1) em relação à grelha ortogonal (entre 1 e 180 graus), ou (2) em relação ao segmento anterior, durante o input de polígonos.

Sem esta opção, os ângulos podem atingir valores entre 0 e 360 graus.

Utilizar ângulo relativo à última Linha de Referência do Vínculo: esta opção faz com que os valores dos ângulos no Orientador sejam medidos em relação à Referência de Vínculo activa. (Para que isto funcione, é necessário activar primeiro a Linha de Referência do Vínculo.)

Expandir Orientador automaticamente durante input numérico: seleccione esta opção para aumentar automaticamente o tamanho do Orientador durante o input numérico.
