Ограничения Перемещений Мыши является альтернативой использованию Линий Привязки и Направляющих.
Опорные Линии и Направляющие Линии.
Задаваемые пары углов могут применяться для ограничения перемещений курсора при нажатии клавиши Shift в процессе ввода. На использование этого механизма, применяемого только при построении или редактировании элементов, указывает отображение толстой растягивающейся линии на Плане Этажа или серого контура элемента в 3D-окне. При этом происходит временная фиксация полярного угла курсора в Табло Координат с использованием одной из пар углов, указываемых в диалоге Параметры > Окружающая Среда > Ограничения Ввода и Направляющие.
См. Диалог Ограничения Ввода и Направляющие.
Применение Ограничения Перемещений Мыши
Способы Проецирования Курсора при Ограничении Перемещений Мыши
Применение Ограничения Перемещений Мыши
Ограничение перемещений курсора под заданным углом позволяет с высокой точностью осуществлять выравнивание или соединение элементов. Для использования только ортогональных направлений при создании нового элемента:
1.Убедитесь, что функция Позиционирования Курсора по Сетке отключена.
См. Позиционирование по Сетке.

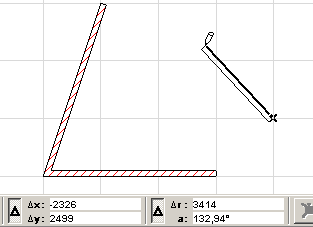

2.Сделайте щелчок мышью, чтобы начать построение элемента.
3.Переместите курсор из начальной точки построения, а затем нажмите и удерживайте клавишу Shift. Программа будет использовать ближайшее из разрешенных ограничений направления.
Способы Проецирования Курсора при Ограничении Перемещений Мыши

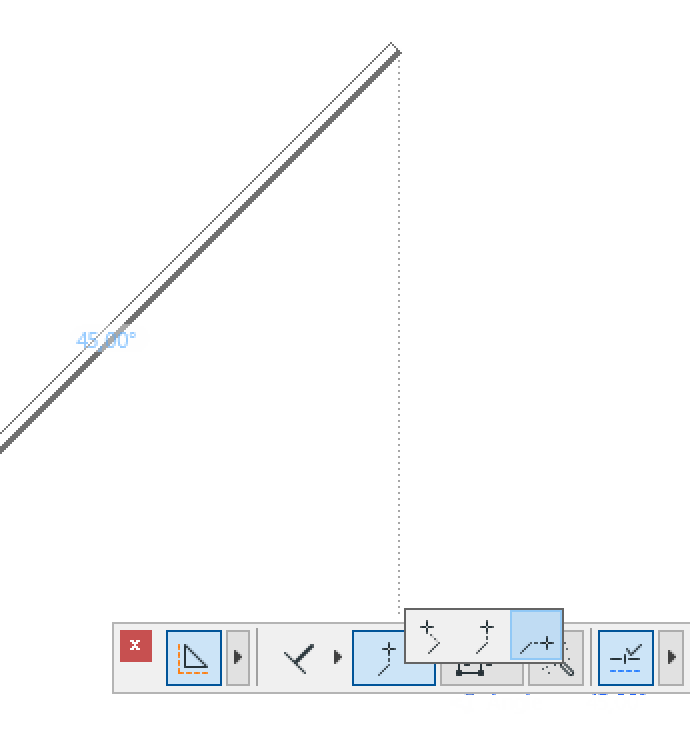

При ограничении перемещений курсора нажатием клавиши Shift, появляется пунктирная линия, соединяющая курсор с текущим положением конечной точки создаваемого элемента.
Для переключения вариантов позиционирования курсора:
1.Откройте Панель Управления. (Окно > Панели > Панель Управления)
2.Укажите на экране вектор ввода.
3.Нажмите Shift для активации ограничения перемещений курсора.
В Панели Управления станет доступно выпадающее меню Вариантов Позиционирования Курсора. Выберите подходящий вариант позиционирования.
См. Панель управления.
•Перпендикулярно зафиксированному направлению;
•Горизонтально относительно зафиксированного направления;
•Вертикально относительно зафиксированного направления.
