Отображение Элементов Трасс: План Этажа и Разрез, Показ в Модели

Доступно с Archicad Collaborate

Настройте отображения MEP-трассы на плане этажа.

Показ на Этажах

•Выберите этажи, на которых должна отображаться MEP-трасса. По умолчанию для всех MEP-элементов применяется вариант “Все Релевантные Этажи” (на которых физически присутствует трасса).

Расположение Плоскости Сечения

Выберите способ отображения MEP-трассы на основе настроек Плоскости Сечения Плана Этажа.

Примечание: Этот элемент управления действует только для поддерживаемых MEP-элементов, например, входящих в состав пакета MEP Library.libpack. Для прочих MEP-элементов доступен только один способ отображения независимо от пересекаемых этажей

Например, эта Трасса может по-разному отображаться на Плана Этажа:

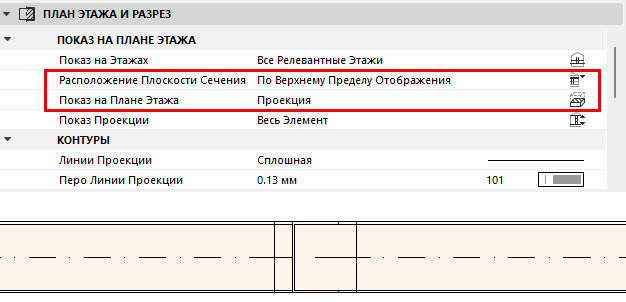

•По Верхнему Пределу Отображения MEP-трасса отсекается по верхней границе отображения (в соответствии с настройками Плоскости Сечения Плана Этажа)

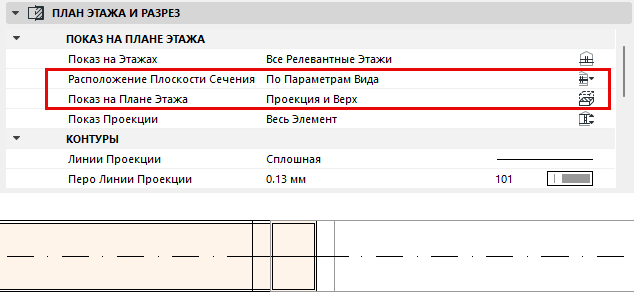

•По Параметрам Вида: MEP-трасса отсекается на высоте Плоскости Сечения Плана Этажа

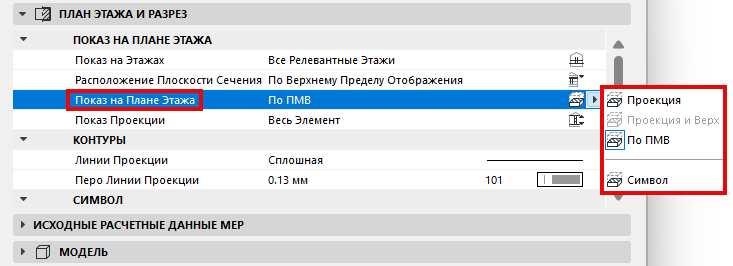

Показ на Плане Этажа

•По ПМВ: используются настройки "Параметров MEP" диалога Параметров Модельного Вида. (См. Параметры MEP.)

•Проекция: учитывается значение параметра "Показать вниз", задаваемое в диалоге Параметров Плоскости Сечения Плана Этажа + символ сечения

•Проекция и Верх: учитывается значение параметра "Показать вниз", задаваемое в диалоге Параметров Плоскости Сечения Плана Этажа + символ сечения, и значение параметра "Показать вверх", также задаваемое в диалоге Параметров Плоскости Сечения Плана Этажа (доступно, если для параметра Расположения Плоскости Сечения выбран вариант "По Параметрам Вида")

•Символ: от "Показать вниз" до "Показать вверх", используя контуры с линиями проекции и осями

•Для вариантов проекции: см. Показ Проекции

Символ: Штриховки, Линии и Покрытие

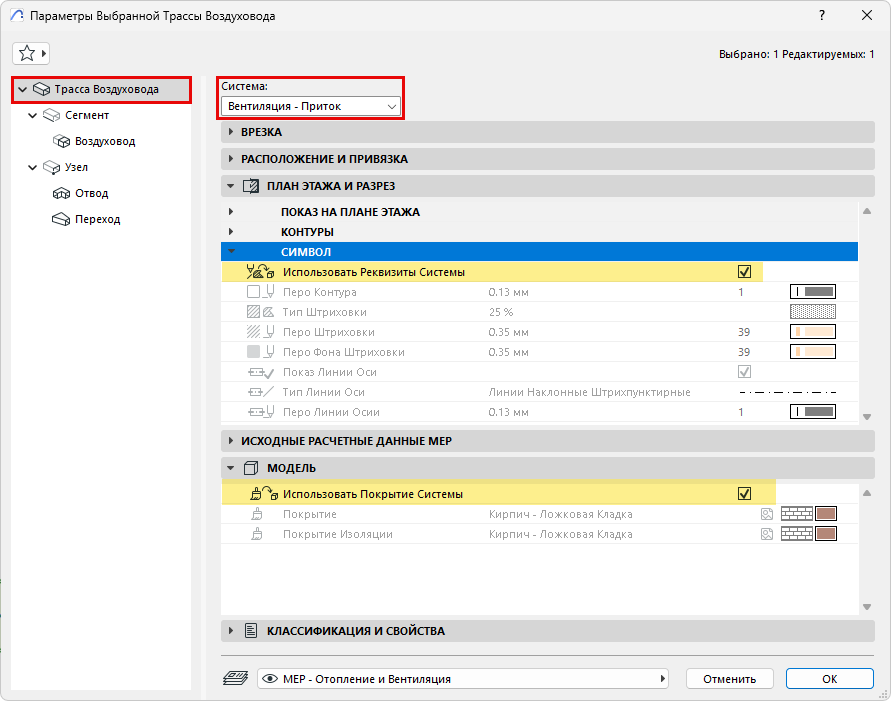

По умолчанию для Трассы применяются реквизиты Системы, выбранной в верхней части диалога. Маркер "Использовать Реквизиты Системы" (как для Плана Этажа/Разреза, так и для Модели) по умолчанию активирован. Настройка реквизитов системы: MEP-системы.

•Чтобы заменить реквизиты MEP-системы для конкретной Трассы: деактивируйте маркеры "Использовать Реквизиты/Покрытие Системы", чтобы вручную настроить внешний вид Трассы.
