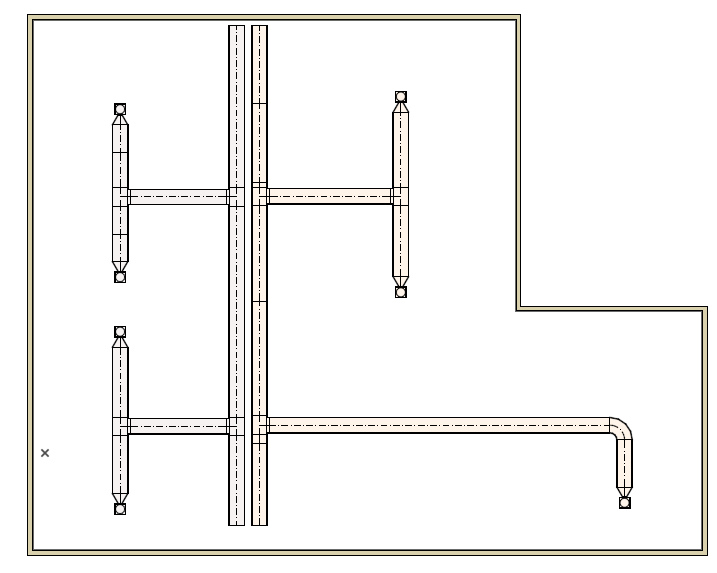

1.Crear un Sistema de Ventilación utilizando elementos de Conductos
2.Para elementos de recorrido y terminales de conducto (en el diálogo de definiciones o en el Cuadro Info)
•Introducir valores de Caudal Volumétrico
•Para los terminales: Elija Extracción de Aire o Suministro de Aire
3.Añada los sistemas de ventilación al Explorador del Sistema (véase Añadir Sistema MEP al Explorador de Sistemas)

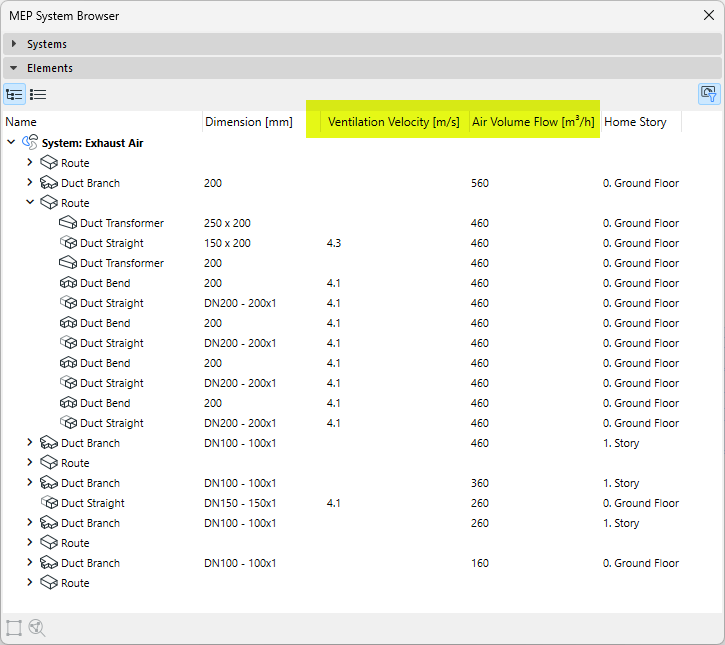

4.Compruebe los cálculos del Sistema en el explorador: Seleccione un Sistema en la mitad superior para ver las dimensiones y los cálculos de sus elementos listados a continuación:
•Los caudales volumétricos se suman hasta el punto de partida del Sistema
•La velocidad se calcula para los recorridos y los segmentos
Estos datos se basan en las dimensiones de los elementos y en los datos de Caudal Volumétrico que usted introdujo para los elementos terminales del Sistema y el recorrido del conducto abierto.

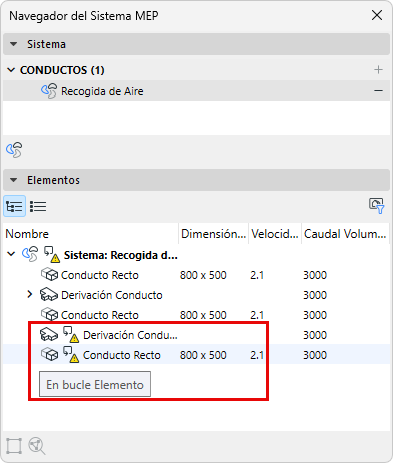

Nota: Cuando se producen bucles en el Sistema, el caudal y la velocidad no pueden ser calculados. Estos bucles se marcan en el Explorador del Sistema.
5.Optimizar las dimensiones de Conductos: Basándose en los datos mostrados en el Explorador del Sistema, utilice la herramienta Optimizador de Conductos para ajustar las dimensiones según necesite.
Puede visualizar estos datos para todas las partes del sistema mediante etiquetas y listados.
¿Tiene problemas para visualizar los datos MEP?
A veces, los datos mostrados (por ejemplo, en etiquetas y esquemas) no se actualizan. En este caso:
1.Asegúrese de haber añadido el sistema al Explorador del Sistema MEP para activar el cálculo (véase Añadir Sistema MEP al Explorador de Sistemas)
2.Sin nada seleccionado en la planta, utilice el comando del menú contextual: Actualizar Propiedades MEP
Nota: El comando Actualizar Propiedades MEP está disponible a partir de Archicad 29.1.0. En versiones anteriores, haga lo siguiente:
–Abra el explorador de sistemas y seleccione el sistema que desea actualizar
–Utilice Ver > Refrescar > Reconstruir y Regenerar
