Janela de Controle

Nota: A Caixa de Controle não é visível por padrão. Está disponível em Janelas > Paletas.

Use o menu de contexto para exibir essa paleta na forma horizontal/vertical ou estendida/compacta.

A Caixa de Controle contém alguns acessórios de apoio ao desenho, sob a forma de ícones.

Utilize o botão OK para confirmar a operação atual.

Utilize o botão Cancelar para abandonar a operação atual.

Os comandos da janela, da esquerda para a direita, são:

Guias On/Off

Clique no ícone da Caixa de Controle para ativar e desativar as Guias.



Opções de Guias

Clique no menu pop-up para acessar os comandos relacionados às Linhas Guias.


  • Criar Segmento de Linha Guia
  • Remover Todas as Guias
  • Apagar Linhas Guias

Métodos de Construção Relativos

Os Métodos de Construção Relativos ajudam o input geométrico restringindo o movimento do cursor a um ângulo ou distância constante enquanto desenha ou edita elementos.

Clique na seta pop-up na Barra de Controle para acessar a sete diferentes ícones de Métodos de Construção Relativos.



Os métodos Paralelo, Perpendicular e Ângulo Bisetor restringem o movimento do cursor a um ângulo constante.

  • Perpendicular: selecione uma aresta existente para uma linha de referência clicando nela, ou desenhe uma nova linha de referência (orientada como necessário) utilizando o cursor. Desenhe o novo elemento perpendicular à linha de referência que definiu.
  • Paralelo: selecione uma aresta existente para uma linha de referência clicando nela, ou desenhe uma nova linha de referência (orientada como necessário) utilizando o cursor. Desenhe o novo elemento paralelo à linha de referência que definiu.

    Veja Restrição Paralela e Perpendicular para mais informações.

  • Restrição Ângulo Bisetor: Defina vetores de referência; utilize o mesmo processo como com a cotagem de ângulos. Clique para iniciar o desenho do novo elemento. O mouse está restringido ao ângulo bisetorial.

    Veja Método do Ângulo Bissetor para mais informações.

Utilize os métodos Offset e Afastamento Múltiplo para criar um elemento poligonal que se afasta de uma linha de referência.

Consulte Restrições de Afastamento e Afastamento Múltiplo (Métodos de Construção Relativos).

  • O método de Vetor Sensível Especial permite-lhe desenhar um vetor temporário que apresenta os seus pontos sensíveis especiais, para auxiliar na colocação adequada de elementos.

    Consulte Restrição do Ponto de Vínculo.

  • O método Alinhar a Superfície trabalha, apenas em 3D.


    Selecione uma superfície existente clicando nela. Coloque o elemento na linha da seção do plano de input, e a superfície que definiu.

    Para mais informações, veja Alinhar Elementos a uma Superfície em 3D.

Opções dos Ângulos de Desenho

Este conjunto de ícones controla a maneira como a posição atual do cursor é projetada na linha auxiliar restringida por uma posição pré-definida. O Vínculo do Cursor torna-se ativo quando começa a desenhar um vetor.

Para mais informações, veja Projeção do Cursor com Ângulos de Desenho.

Ativar/Suspender Grupos

Estes dois ícones atuam como um interruptor e têm o mesmo efeito que o comando Suspender Grupos. Se Suspender Grupos está ativo, os elementos agrupados podem ser selecionados e editados um a um.

Para mais informações, veja Agrupar Elementos.

Vara Mágica

Com a funcionalidade Vara Mágica, o Archicad permite traçar o contorno de formas para criar elementos. O efeito da Vara Mágica depende da Ferramenta e das seleções do método de construção.

Para mais informações, veja Vara Mágica.

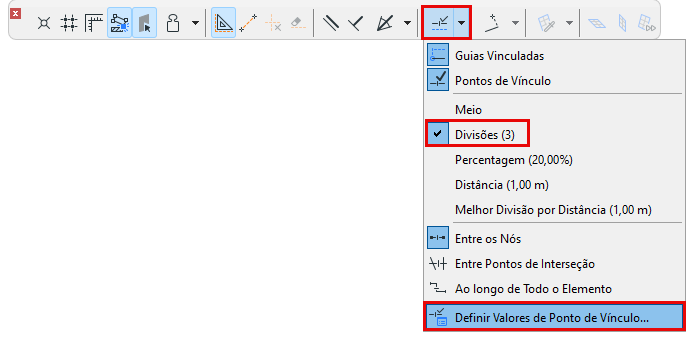

Pontos de Vínculo (Caixa de Controle)

Use este recurso de alternância para ativar as Guias Vinculadas e Pontos de Vínculo.



Para mais informações, veja Guias Vinculadas e Pontos de Vínculo.
