图层对话框



一般信息，请参见：请参见使用属性对话框。

如要打开“图层”对话框，请执行以下步骤之一：

  • 快捷键:Ctrl+L
  • 快速选项栏中的图层设置图标

  • 选项>元素属性>图层
  • 文件>图层>图层设置
  • 属性工具栏的图层图标（视窗>工具栏>属性）。

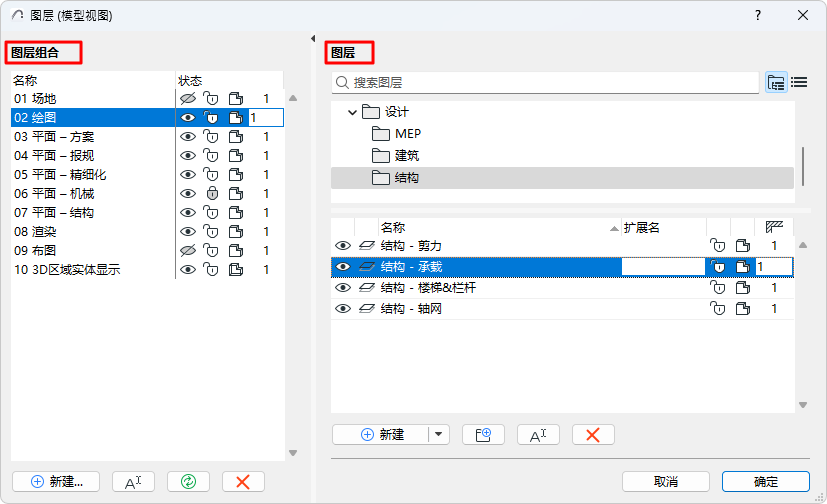

左边面板列出现有的图层组合。右侧以列表视图或文件夹视图列出了项目中定义的所有图层。

列示的图层用图标显示其状态：

  • 显示/隐藏
  • 锁定/解锁
  • 3D视图模式

    参见图层状态。

相交组编号

对于任何图层：设置一个相交组编号，以控制元素相交。

参见使用图层来防止相交。

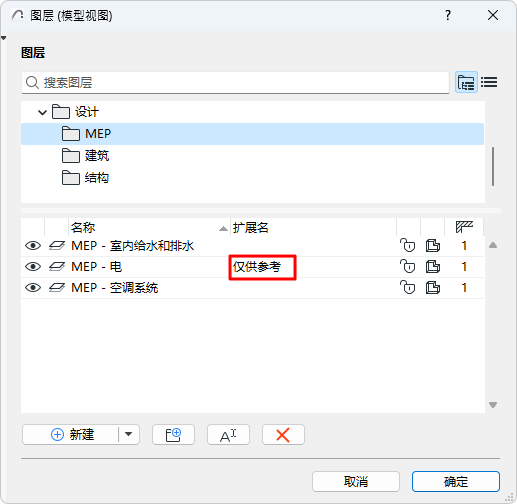

图层名扩展

对于任何图层：为其名称添加可选扩展名。这可以用作附加的排序控件。
