幕墙框架设置

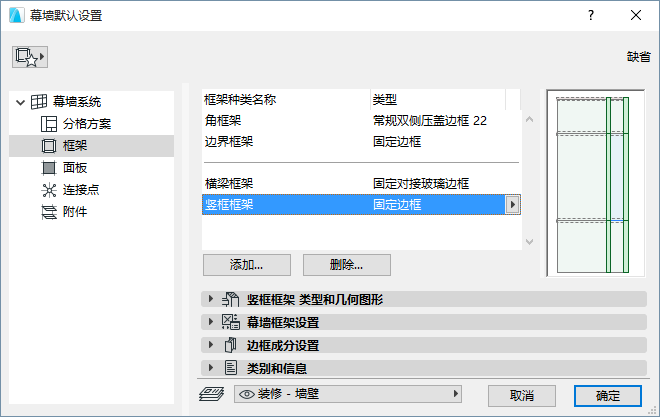

框架类型列表

对话框顶部按照名称和类型列出了可用的框架种类。根据默认设置，框架类型包括:角、边界、竖框和横梁。

选定类型已在预览窗口中强调。预览窗口也会显示框架的表面颜色。

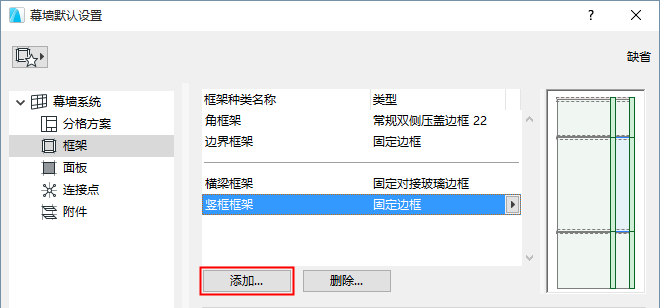

添加框架种类

1. 点击添加 按钮。

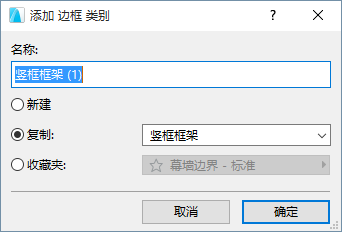

2. 在弹出的对话框中:





• 新建：基于默认框架创建一个新的框架类型（比如，内嵌式）
• 复制：复制当前选定框架类型并重命名
• 收藏夹：点击弹出窗口，选择一个框架收藏夹：新建的框架类型会使用这些收藏夹定义。

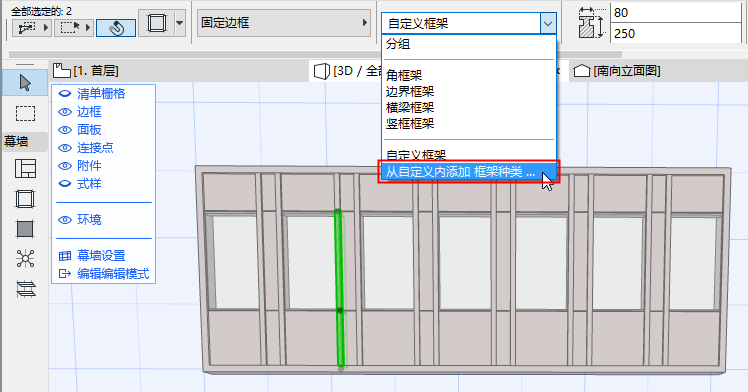

基于自定义框架添加框架类型（编辑模式）

另一种方法是创建一个新框架类型，也就是在编辑模式中对单一的框架进行自定义，然后将此设置作为一个新建框架类型进行保存。

1. 选择幕墙并转入幕墙编辑模式。
2. 选择一个框架并自定义。现在这个分类名为“自定义”。
3. 在信息框内的框架类弹出框中，点击 从自定义添加框架类型...





4. 使用弹出对话框以创建一个新的框架类型。

重命名框架类型

双击列表中的类型，并根据所需重命名。

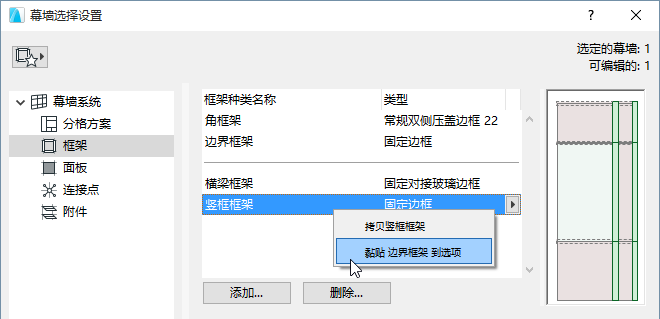

复制粘贴分类之间的框架设置

在框架设置中，右键单击任意框架名称以复制其设置。

右键单击任意其他框架来为该框架插入复制好的设置。

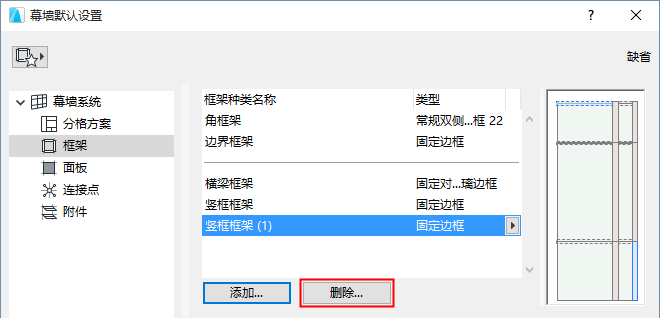

删除框架类型

1. 选择一个或多个框架类型删除。
2. 点击 删除。
   注： 边界和角边框分类无法删除。





3. 在弹出的对话框中:





• 选择即将要删除的分类中的“如何让转换框架”:
• 无：合并面板:框架将被删除，面板将合并到一起。
• 分组：框架将被删除，但相邻的面板仍处于分开状态。
• 转换到另一个框架类型:选择另一个现有的框架类型。

“分组”框架类型

分组框架是一种预设类型，拥有固定设置。它们拥有如同可视框架般的功能; 相邻面板仍旧处于分开状态。您无法在此页面上对分组框架进行编辑; 此类型无法被删除。

分组框架可用

• 在您删除框架类型的选择性位置上（通过分组放置已删除的框架），以及
• 在方案设置中，作为一种框架类型选项提供给栅格式样中的选定框架

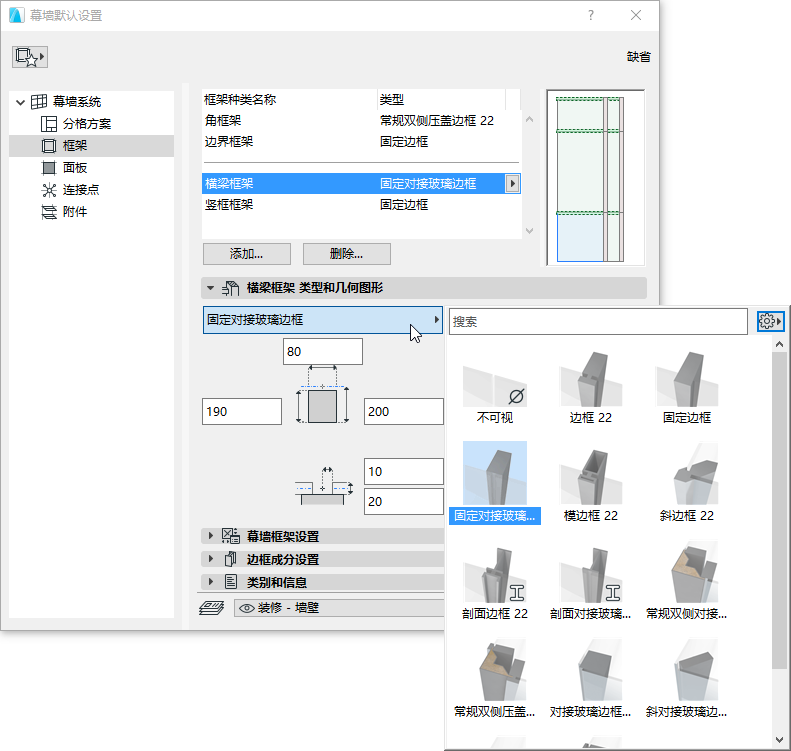

选择框架类型和几何图形

用于对话框顶部列表中的选定类型:在框架类型与几何图形面板上，从弹出列表中选择一个框架类型。

然后设置可用的几何参数。

• 不可视框架:此框架最为一个对象存在，但看不见。
• 如果向两个邻近的面板保持分开，但不显示它们之间的框架。
• 在两个相邻的框架间设置一个选择性间隙。
• 不想框架的细节加大模型的负担，或其它构造（如连接点）被用来支持面板连接时，可将框架设置为不可见。如果从分格线删除框架，可以实现无缝的面板表面。
• 固定边框：这是最普遍的框架类型，带有矩形截面。从墙外侧可以看见一顶"帽子"。在框架设置内分配其建筑材料（以下面板中）。
• Butt-Glazed：一个矩形截面，用于玻璃对接幕墙表面的内部支持。面板将在玻璃平接框架的前面互相连接，因此，在该侧看不见框架（除非面板是透明的，或者指定了间隙。）在框架组件设置内分配其建筑材料（以下面板中）。
• 模边框：添加一个附加模块至此边框中: 一个自定义创建框架或您绘制的已保存为特殊组件的盖帽截面对象.

  参见例子：创建幕墙的自定义框架或护套截面。

  见幕墙角边框。

框架交叉优先级：

参见幕墙框架交集。

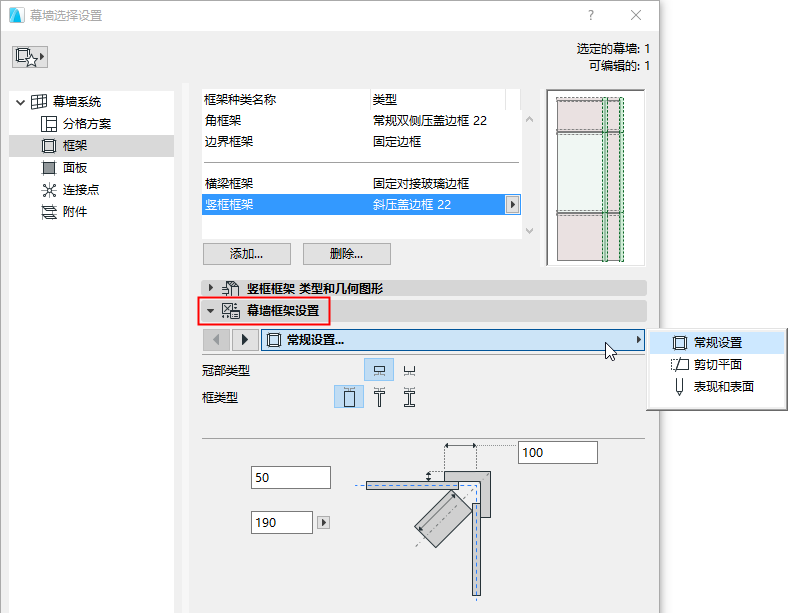

边框成分设置

对于所选框架类型，您可以设置多种参数，就像在GDL-型组件上设置的一样。

请注意，您可以根据可用性对模型视图选项设置内的2D及3D细节等级进行覆盖。
