柱和其它元素

柱和墙

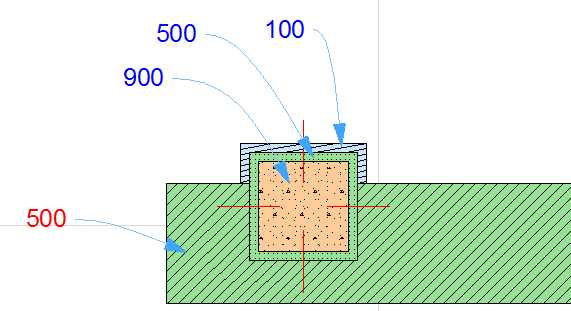

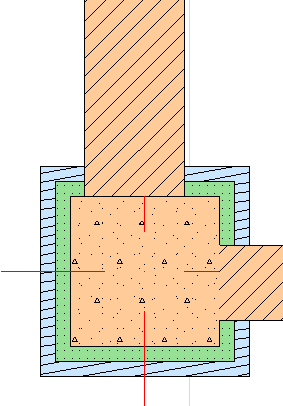

其交集的显示将依赖建筑材料的交叉优先级：以较高的数字为准。

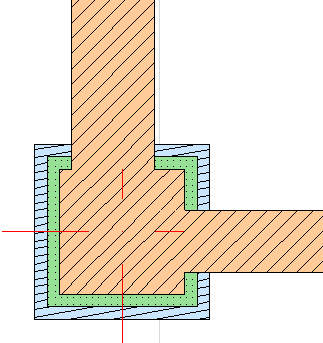

• 如果两个完全相同的建筑材料相遇，分割线将隐藏。



  见元素交集。

柱和复合墙：包裹或不包裹

使用信息框或柱设置对话框的包裹/不包裹图标来确定柱与复合墙相交的方式。

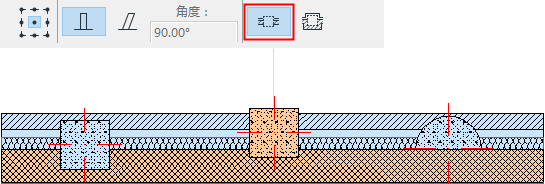

未包裹

未包裹（独立式）柱不会改变墙壁的形状 - 它们为自己切割了一个地方，独立于所有墙面。

当墙复合层和柱的建筑材料相互匹配的时候，它们之间的分割线被删除。

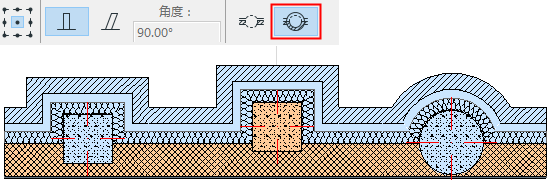

打包

包裹柱独立于直线、垂直、复合墙的核心复合层。

其它（非核心）墙复合层包裹柱，因此把这个厚度加到柱上。

• 复合墙至少须有一个核心复合层和一个非核心复合层（包裹周围）
• 柱必须与复合墙的核心复合层相交
  注： 对复合墙的核心复合层的定义在选项 > 元素属性> 复合结构.
• “包裹”不 适用于：
• 倾斜、截面、变截面或多重分段的柱
• 饰面定义为“饰层”的柱(见 饰面结构：核心、饰层或其它 )
• 与曲面、倾斜或多边形墙相交的柱
• 末端带角度的柱

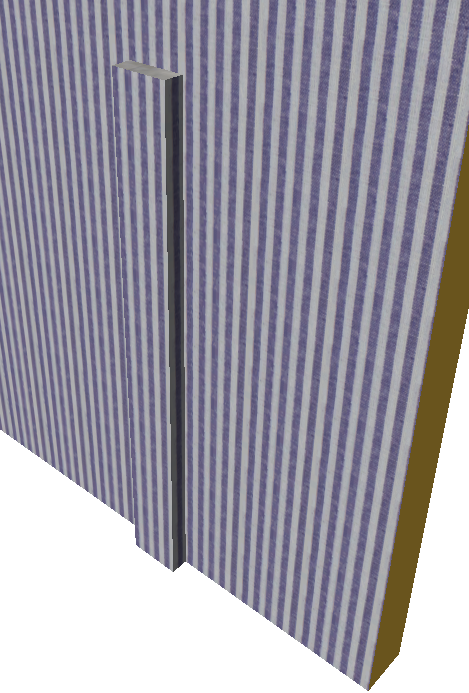

包裹柱的3D显示

在３Ｄ视图中，用包裹构造方法放置的柱，即使该墙不是复合墙，且没有真正包裹柱所配置的墙复合层，也将继承连接墙的表面。

未包裹的柱在3D中保留它们本身的表面。

相关主题：

柱可修剪到屋顶或壳体，

参见将元素修剪到屋顶或壳体。

可将墙修剪到单平面屋顶。

参见将元素修剪到单平面屋顶。

使用 调整元素到板 将 柱调整到一个或多个板的特定楼层，并位于其上及/或下。

参见调整元素到板。

对区域内的柱：

参见与区域的关系。
