图形覆盖规则

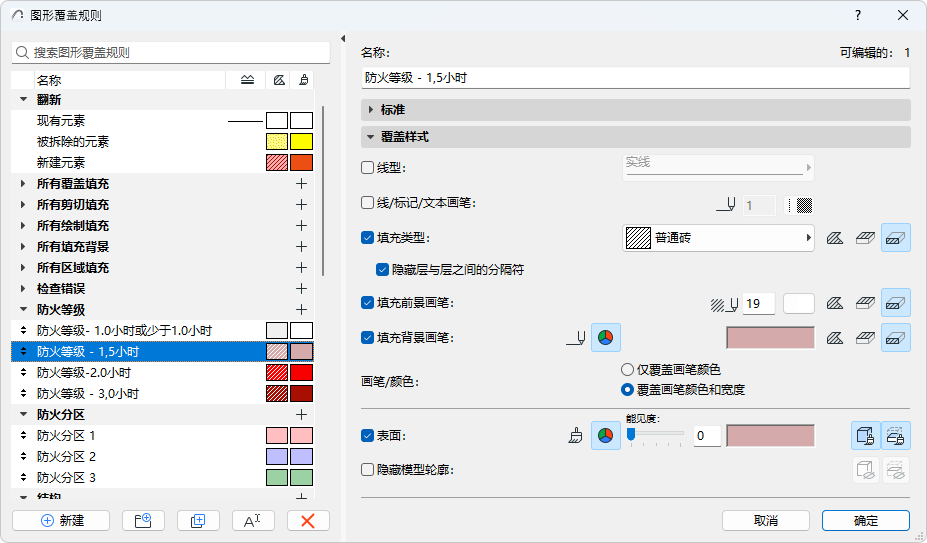

使用此对话框来创建和编辑规则。

如要将其打开，请执行下列其中一个操作：

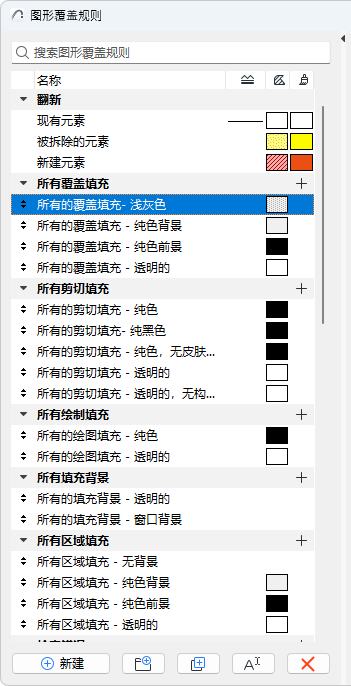

规则在对话框左侧列出。每个规则名称旁边的彩色图标表明定义该规则的线型，填充类型，前景与背景画笔，以及表面（如果有的话）。

前三个规则与三个更新状态对应：现有的，要拆除的，以及新建的。

选择任意规则来查看其在右侧的标准和覆盖样式面板中的定义。

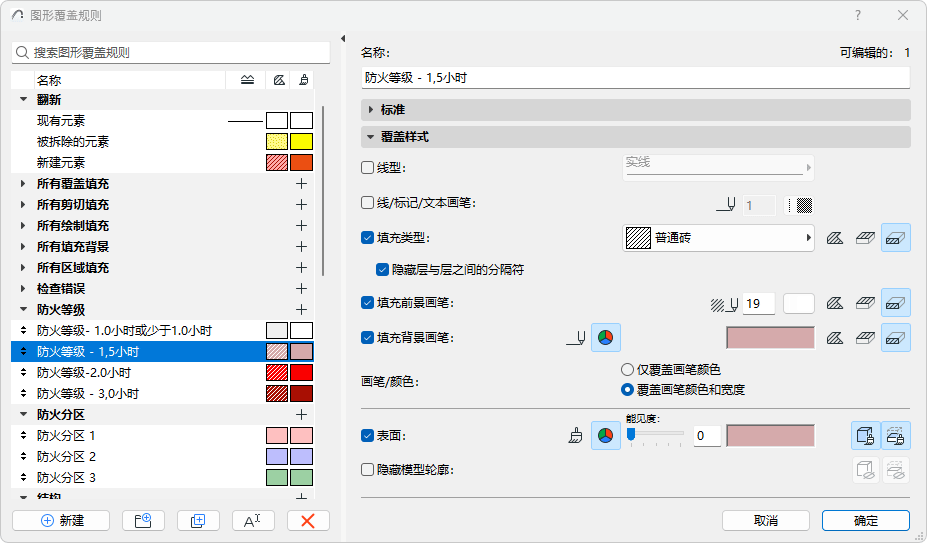

添加新规则

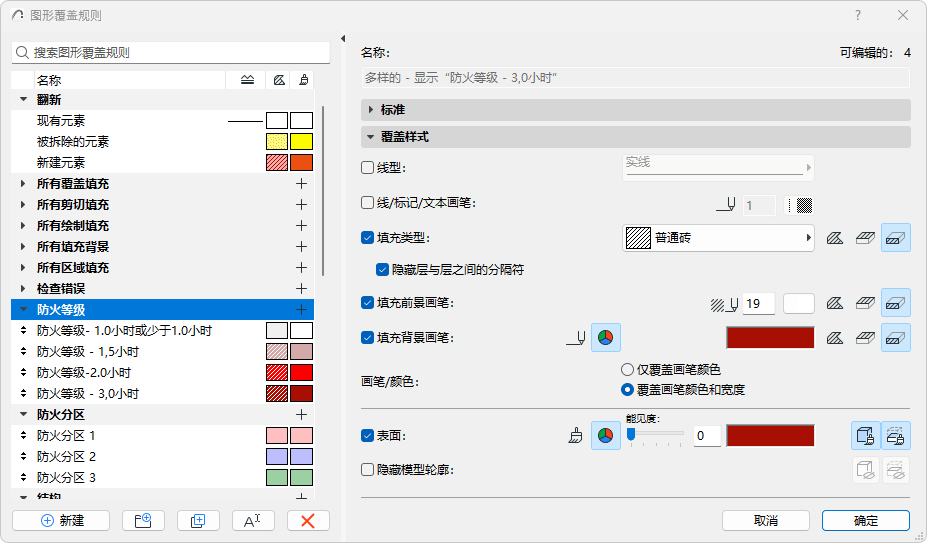

单击“新建组”

这些标准定义了哪些元素应该获得覆盖。

注：三个更新状态的标准不能被编辑。(更新状态被单独地分配给模型元素。)

在标准列表中，第一行通常是元素类型。(子元素，例如幕墙面板或变形体表面，在这里是不可用。)
选择第一行，然后点击此行末端的黑箭头以选择应用该规则的元素类型。

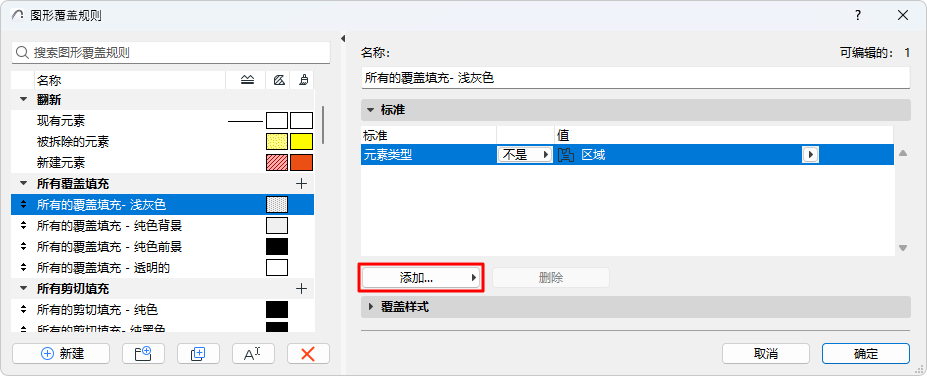

T未定义附加的标准，点击添加... 按钮来调出参数&属性的列表。
选择一个或多个参数（使用顶部的搜索字段更快的查找），然后点击添加（或按回车）将参数添加到列表中。
定义额外标准。可用的标准列表取决于以上的行所定义的元素。
注：该界面与查找与搜索对话框相似，但是IFC属性在此不可用。

注：将"图层"或"图层组合"定义为一种标准，意味着覆盖将根据给出的图层组合影响可见的元素。

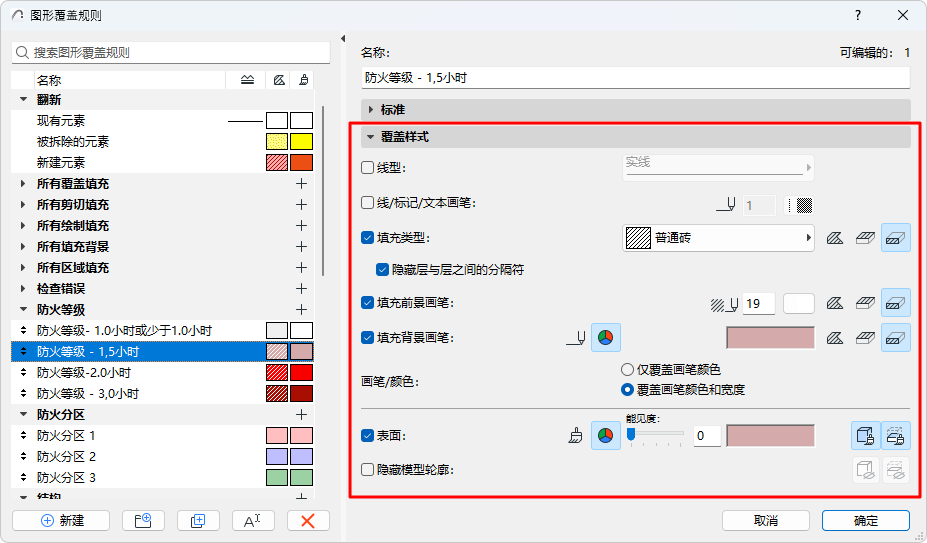

覆盖样式定义了覆盖呈现的样子。

勾选您想在此图形覆盖中使用的的属性的复选框。

用于和填充相关的控制项(填充类型，填充画笔，填充背景画笔 ):
点击一个或多个图标来选择哪个类别(绘制填充，覆盖填充，剪切填充) 会受到覆盖的影响。
使用笔号或颜色选择器选择颜色。
注：
“覆盖填充”包括“表面（覆盖填充）”类别中的“填充”元素。
“剪切填充”包括“建筑材料（剪切填充）”类别中的“填充”元素。
对于表面:点击以个或两个图标将覆盖应用到剪切和/或未剪切表面。
注：除了这里列出的覆盖设置外，您可以在翻新过滤器中包括附加的覆盖设置。在翻新过滤器选项对话框中设置它们。
