在3D窗口中使用物理渲染器-实验性功能

在 3D 窗口中尝试基于物理的渲染，而不是默认的渲染器。

物理渲染能够在您探索3D模型时呈现更加生动和逼真的外观。该功能模拟了当间接或环境光照射到场景时自然发生的柔和阴影。在用户在3D中导航时，光照保持不变（没有头灯效果）。

启用此功能

  1. 选择选项>工作环境>更多选项>实验性功能。
  2. 勾选此框以在3D中启用物理渲染。

这是一项试验性功能，在未来的版本中可能会改变或消失。请试一试吧!

参见实验性功能。

启用该功能后，打开3D窗口以探索设计并观察差异。

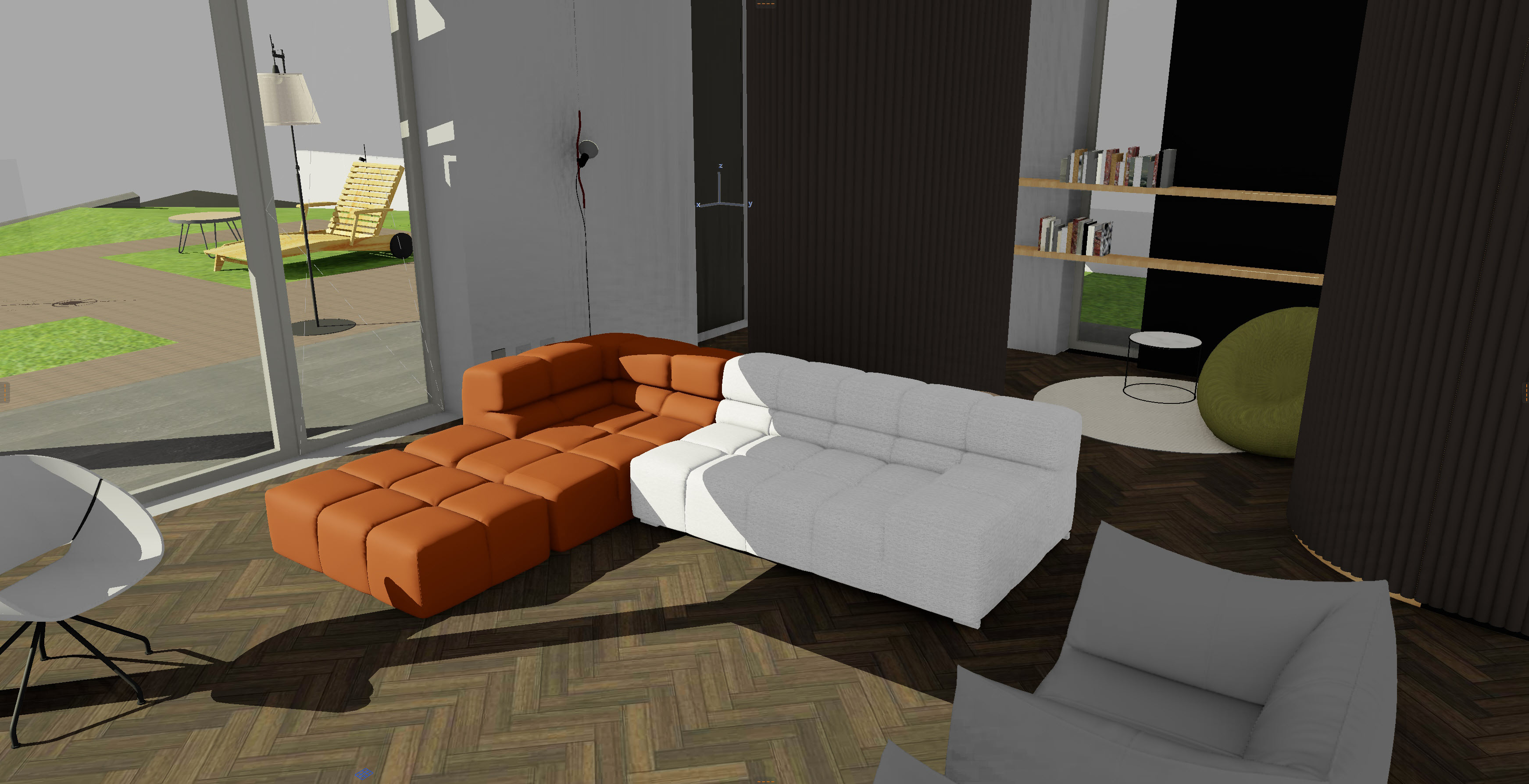

图 1. 关闭物理渲染

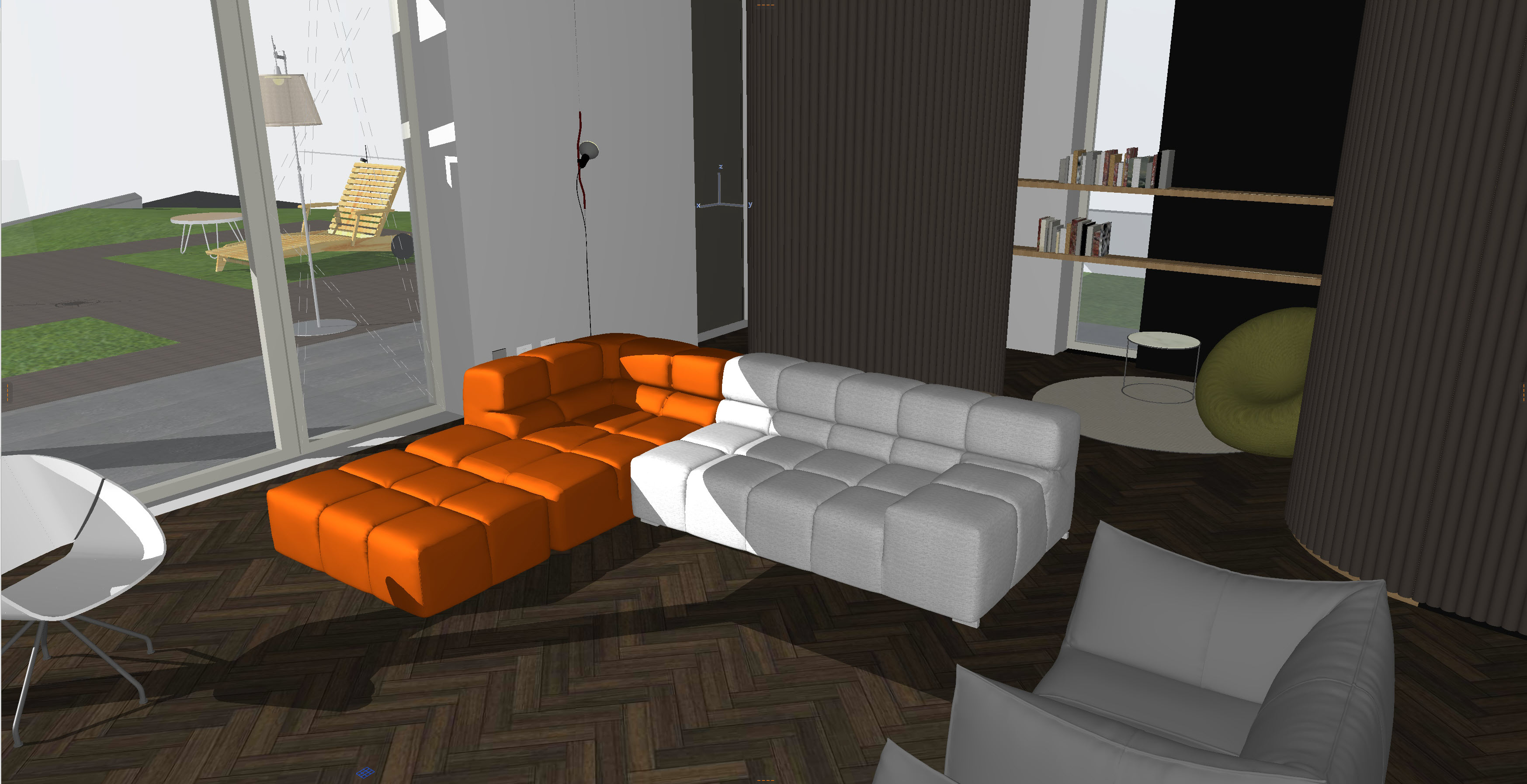

图 2. 启用物理渲染

您可以使用3D样式或阳光设置来微调3D可视化效果。

局限:

  • 在物理渲染中，轮廓（在3D样式中）目前不可见。（参见3D样式）
  • 阳光的颜色和强度设置（在阳光设置中）不会影响物理渲染。但您可以调整环境光的颜色和强度。（参见阳光设置）
  • “透视变形”优化了阴影映射。算法的一个缺点是在相机与光源对齐时（所谓的“视锥对峙”）。在这种情况下，算法必须回退到标准阴影映射（无法应用透视变形）。
