添加 标准：应列出哪些要素？

使用“清单设置”的“条件”面板来定义“元素/组件/表面条件”以生成清单。

  1. 打开方案设置

  2. 单击添加标准。
  • 默认情况下，此按钮打开项目中可用的参数和属性列表（该列表可能会根据您已经选择的其他条件进行筛选。）
  • 若干功能的标准选择都是相同的。相关描述参见：定义元素条件.

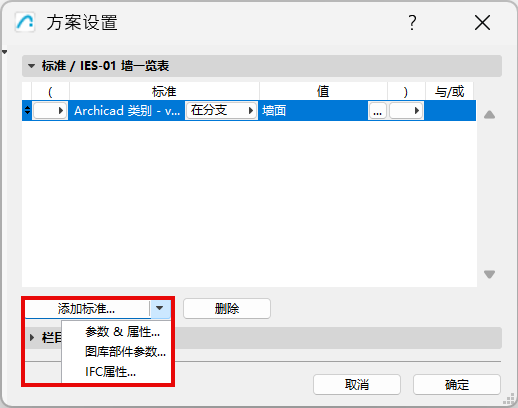

  • 或使用“添加条件”按钮的弹出菜单来访问库部件参数或IFC属性：

附加的标准与字段:图库部件参数

使用IFC数据定义元素标准

复杂标准定义

  • 要列出多个元素类型，必须使用‘或’语句将它们连接起来。

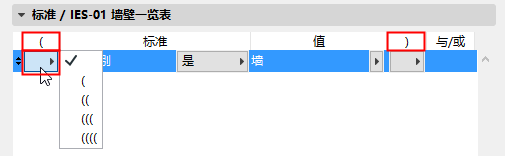

  • 如果需要，使用清单设置的打开圆括号和关闭圆括号列，设置更多复杂清单嵌套标准。


每个"打开"必须与一个"关闭"相对应，以保证清单的逻辑性。如果圆括号逻辑存在错误，限定标准无效！警告出现在面板底部。

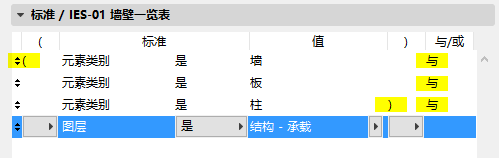

复杂标准实例

假设您想列出一个特定图层上所有的墙、板和柱。

为满足该标准，这个元素必须：

  1. 是墙或板或柱的任意一个。

    与

  2. 位于这个特定的图层上

注意在图像底部的括号，将使三个元素类型的组合封闭。
