打印

文件>打印命令将产生打印对话框，该对话框依据要打印的视图而稍有不同：布图、2D或3D。

注：下面的说明以Windows界面为基础。

要被打印的项目

打印命令使能够按打印当前窗口的全部内容，或按照打印2D文档中的设置仅打印特殊区域。从布图窗口中，可以只打印在浏览器中选定的布图。

不可打印的项包括热点、选择点、剖面深度线、屋顶脊线、相机和它们的路径。

通过选择打印栅格复选框，可从2D窗口中选择性地打印结构轴网。注意，如果栅格显示是开的状态，则可以只打印栅格。

也可以打印描绘视图上的项。

注：定位于远处楼层但又逐个设置为在当前楼层显示的元素总会在输出上出现。

使用文档 > 模型视图 > 模型视图选项 对话框设置平面图上模型项目的显示，以及相关的打印输出。

当从2D或3D窗口或布图窗口中打印时，有在打印页面上放置页眉或页脚的选项。可在页眉/页脚设置中设置页眉/页脚的内容。

如果要使用支持彩色或灰度输出的打印机，打印元素的颜色由下列定义：

在打印对话框中设置。选择黑白复选框，将以不受任何其它设置支配的黑色打印所有颜色。
更多信息，参见打印2D文档。
在布图上放置的每个单独图形图形设置对话框中的属性面板上设置选项。

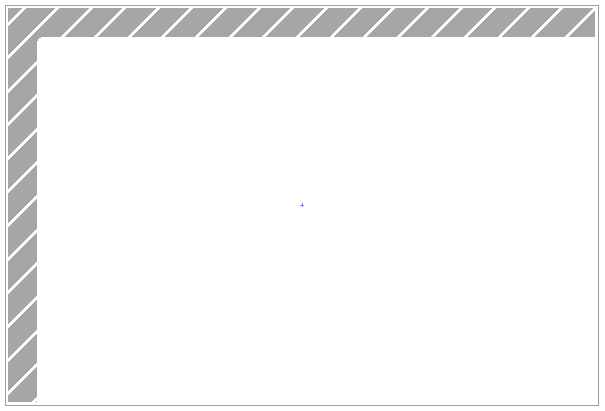

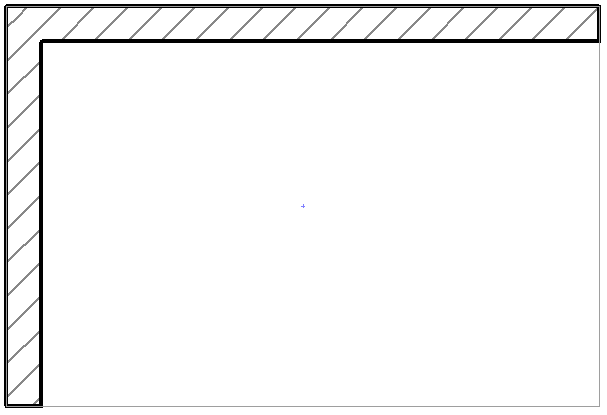

注：在图形设置属性面板中，画笔集弹出框允许选择图形的画笔集；颜色弹出框允许选择用于打印的颜色。由于颜色和灰度画笔集是不连接的，所以是首先选择颜色画笔集，然后选择以灰度显示图形，还是反过来选择，都会有不同结果。两种效果可是完全不同，如下面所示。
