模型比较

使用“模型比较”功能可以轻松比较和视觉化两个模型之间的变更。3D元素的“变更”分类为“新建的”，“修改的”，和“删除的”。2D元素不被考虑。

模型比较功能会比较来自任意两个模型的三维视图，包括：

• 当前物理或结构分析模型（即使是当前同一模型的两个不同时间版本）
• 外部文件(PLN, PLA或者 SAF)
• 团队工作模型：对比接收变更之前和之后的两个版本
• 当前模型：对比热链接更新之前和之后的两个版本

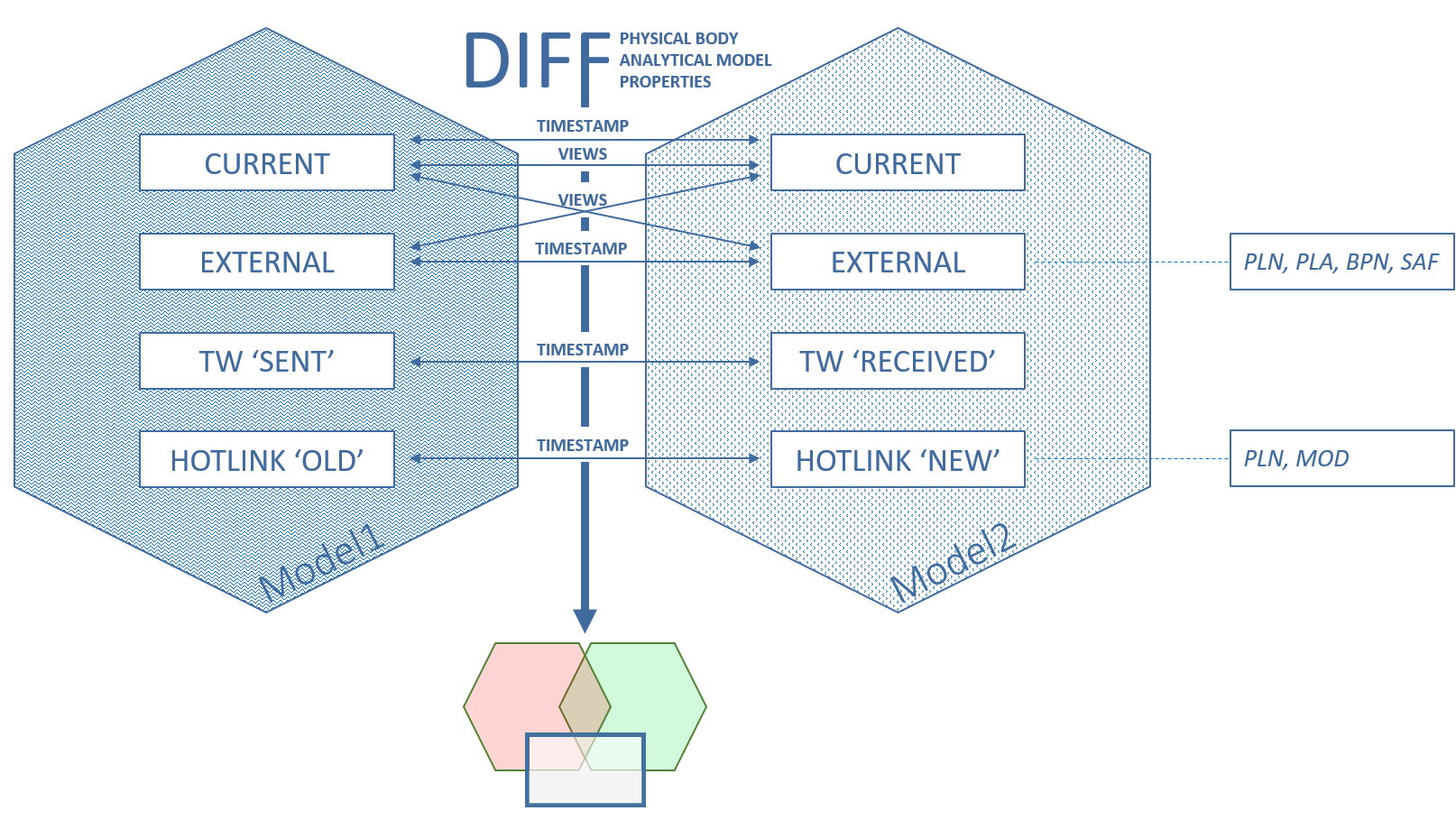

  图 1. 在可视化两组3D模型之间的变更方面，“模型比较”功能有多个选项可选



在每个工作流，“比较”命令都将在单独的“模型比较”窗口中生成两个被比较模型的视图。

使用“模型比较”面板中的功能来过滤、列出、缩放到更改的元素，并查看哪些参数被更改了。

基于发现的改动，你可以创建一个“问题”。

注意:

• “模型比较”功能根据每个模型的固定的时间标记对比两个模型。如果您之后再变更模型（例如， 修改视图设置，删除一个元素），那么之前的“模型比较”结果将不被更新。根据更新的模型再次运行“模型比较”。
• 大型的复杂的项目的模型比较会花更长的时间，但是整个过程在后台完成。因此，您可以不受干扰地继续在当前模型的工作。
• “模型比较”选项卡会在比较模型过程中以及完成后给予您提示。
• 您可以同时运行多个“模型比较”流程。
