比较结构分析模型

工作流程例子

在这个例子中，结构工程师已经修订了结构分析模型，并正在进行模型比较以分配问题。

1. 使用设计 > 模型比较.

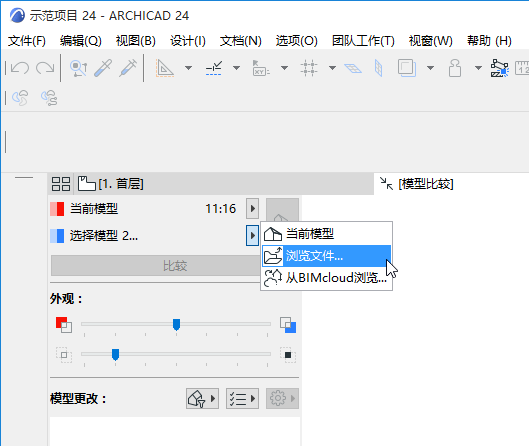

2. 从“模型比较”弹出式小面板：

   选择当前模型作为模型1。（您可以根据需要浏览任何其他的PLN或SAF文件。）

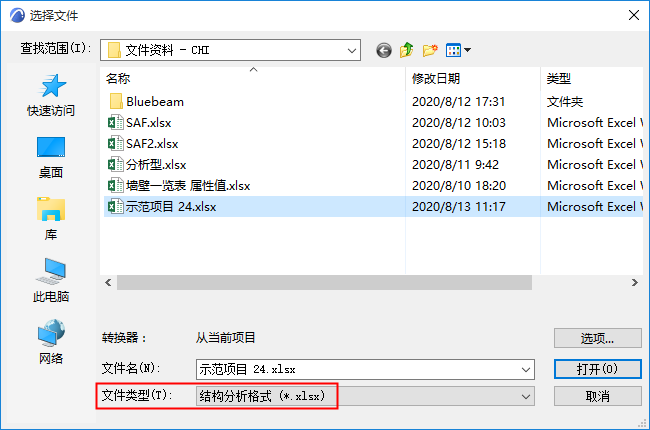

3. 对于模型2，浏览找到SAF文件（格式：结构分析文件.xlsx格式）。









   注： 当您使用模型比较打开 SAF 文件时，将应用当前项目的 SAF 转换器设置。确保当前项目的 SAF 转换器设置是您需要的。如要更改它们，请将不同的转换器文件导入当前项目。参见导入/导出SAF转换器。
4. 点击打开。
5. 从“模型比较”弹出式小面板点击“视图选择器”按钮。





6. 选择视图对话框将打开。
7. 在3D视图面板中选择要进行比较的3D视图。(参见 选择用于比较的视图。)
   注： 在比较PLN和SAF模型时，只有共同的视图可用，因为SAF文件不包含视图信息。

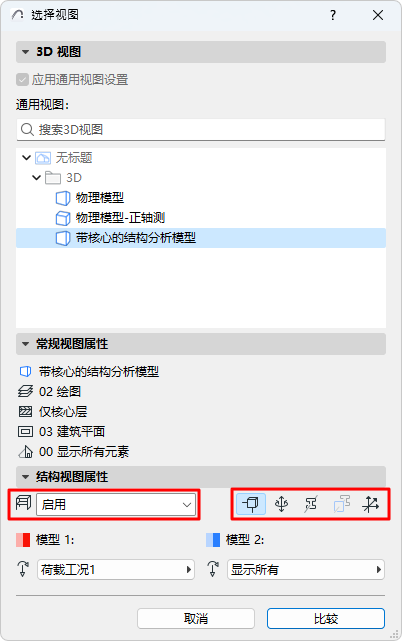

8. 在结构视图属性 面板中, 启用结构分析模型选项。





   • 点击图标（节点、末端释放、截面、替换截面、局部坐标系）中的任意一个，在“比较”窗口中显示这些结构构件。
   • 也可选择比较每个视图的特定荷载工况。（见下面的模型比较中的荷载工况。）
     注： 可见性设置存储在选定的视图中，但这些图标和工况选项允许您暂时将其覆盖。
9. 点击比较。您可以在等待“模型比较”结果生成的过程中浏览到任意其他标签页或窗口。
10. 在模型比较窗口中检查结果。

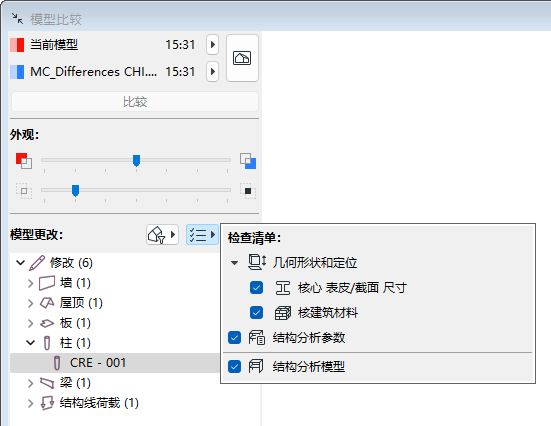

11. 过滤您想要看见的参数。可用的参数集特定于结构分析模型。





12. 打开“模型比较”弹出式小面板查看变更：在两个模型中都存在的修改的元素（“已修改” 以及只存在于模型1或模型2中的元素）。

    参见模型比较：查看变更。

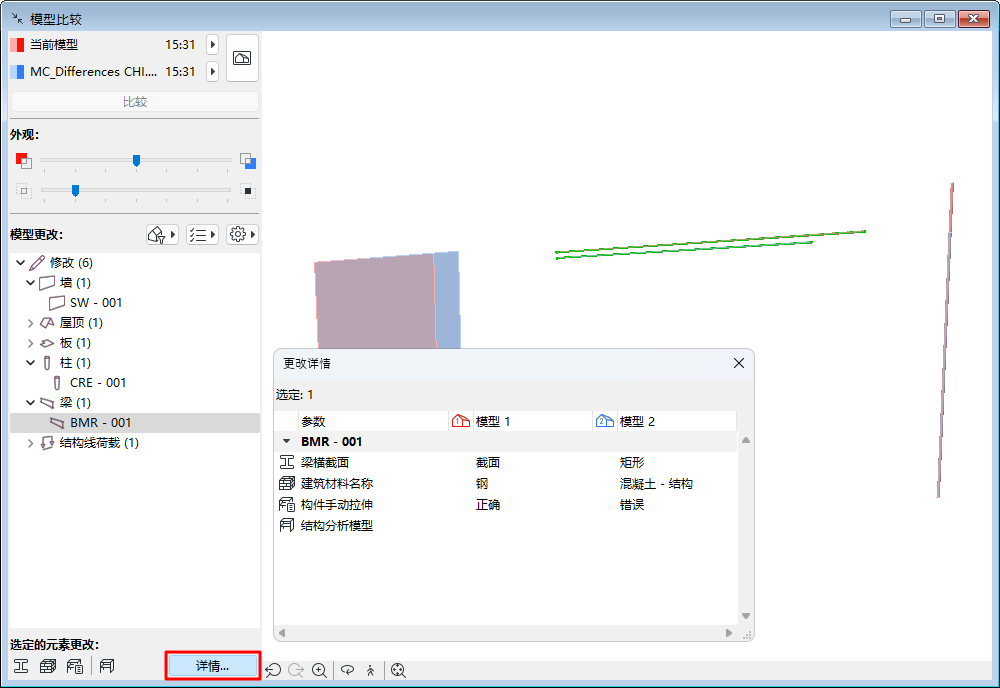

13. 点击详情以获取有关修改元素中与结构相关的更多信息。(仅适用于结构视图比较。在团队工作中不可用）

    在可用的情况下，您可以查看特定参数的模型1 与模型2的值进行对比。





    注： 您还可以从结构分析工具栏或从窗口 > 弹出式小面板中打开更改详情。





14. 根据需要创建问题。

    参见从模型比较变更列表中创建问题。

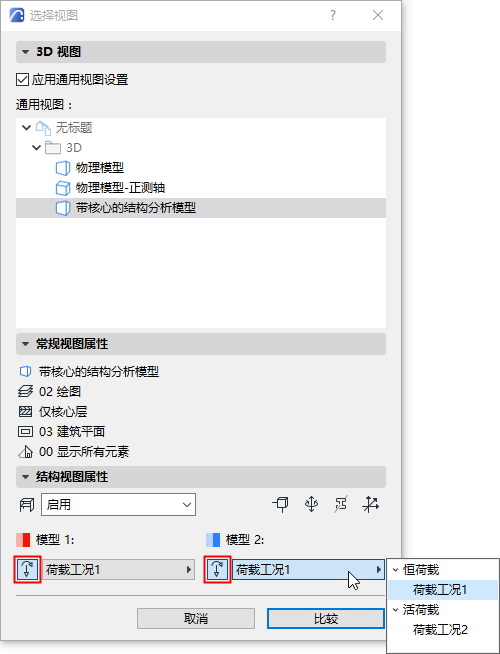

模型比较中的荷载工况

在“选择视图”对话框（“结构视图属性”面板）中：

• 对于这两种模型，请检查荷载工况控件。随视图保存的荷载工况设置这时将失效(属于视图映射的设置)
• 用户可选，启用或禁用其中一个或两个模型的荷载工况。禁用荷载工况意味着该模型的荷载相关信息将被忽略。
• 对于其中一个或两个模型，可以在模型比较中选择要考虑的不同荷载工况。
