通风数据

注： MEP 设计器的计算功能仅适用于云许可证。
  1. 使用风管元素创建通风系统

  2. 对于风管布设和终端元素（在设置对话框或信息框中）

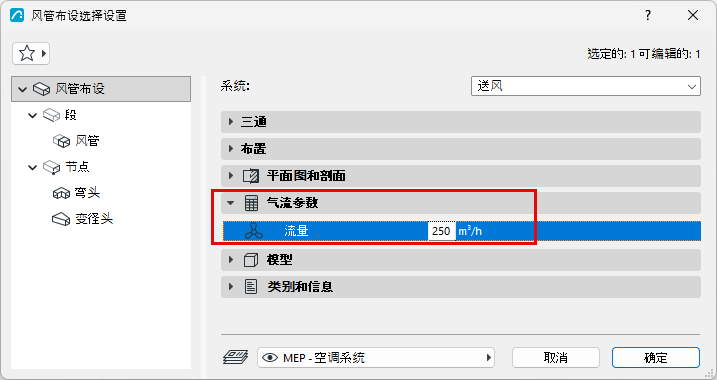

    • 输入流量值

    • 对于终端：选择排风或送风（使用信息框或 MEP 模型质量面板）

  3. 将通风系统添加到系统浏览器（参见 将 MEP 系统添加到系统浏览器)

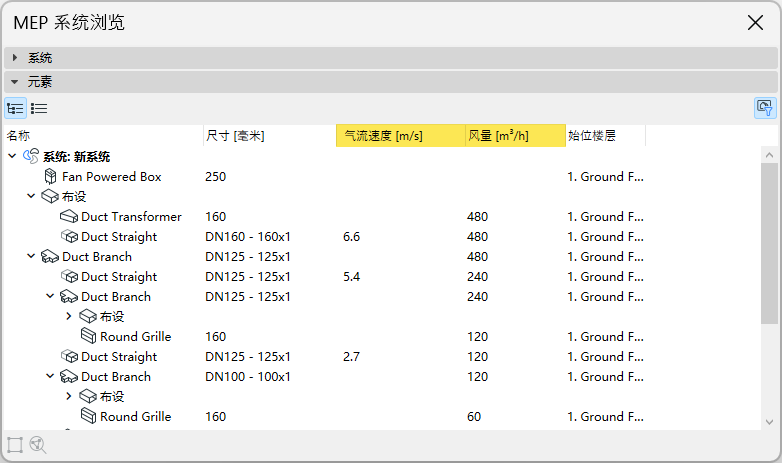

  4. 在浏览器中检查系统计算：在浏览器的上半部分选择一个系统，以查看其下方列出的元素的尺寸和计算结果。

    • 空气流量添加至系统起始点
    • 计算布设段和分段的速度

    这些数据基于元素的尺寸，以及您为系统末端元素和开口风管布设输入的体积流量数据。

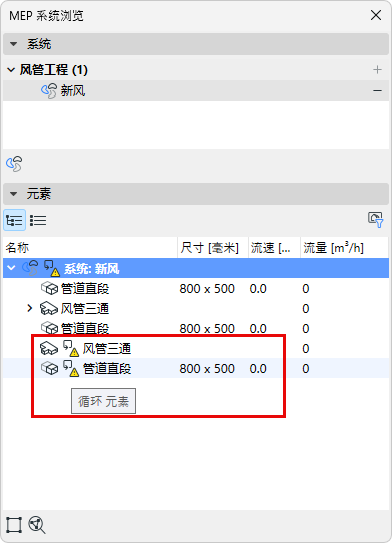

    注： 当系统中出现回路时，就无法计算流量和流速。此类循环会在系统浏览器中标记出来。

  5. 优化风管尺寸：根据系统浏览器中显示的数据，根据需要使用风管优化器工具调整风管尺寸。

您可以通过标签和清单来显示系统中所有部件的这些数据。    。

在显示 MEP 数据时遇到困难？

有时显示的数据（如标签和清单中的数据）不会刷新。在这种情况下：

  1. 确保已将系统添加到系统浏览器中以触发计算（参见 将 MEP 系统添加到系统浏览器 )
  2. 在平面图中未选中任何元素的情况下，使用右键菜单命令：重建 MEP 属性
注： “重建 MEP 属性”命令自 Archicad 29.1.0 起可用。在早期版本中，请执行以下操作:
  • 打开系统浏览器，选择要更新的系统
  • 使用视图 > 刷新 > 重建与再生

相关主题

风管尺寸优化

用于区域通风的 MEP 模型检查

通风列表参数
