水暖数据（供热、供冷）

为供暖或冷却系统建模后，即可定义相关的计算输入。设计标准在设备设置中进行设置，而更宽泛的系统数据（例如供热或供冷供回水温度）则在“水暖设置”对话框中定义。

1. 使用管道元件和设备创建水力系统

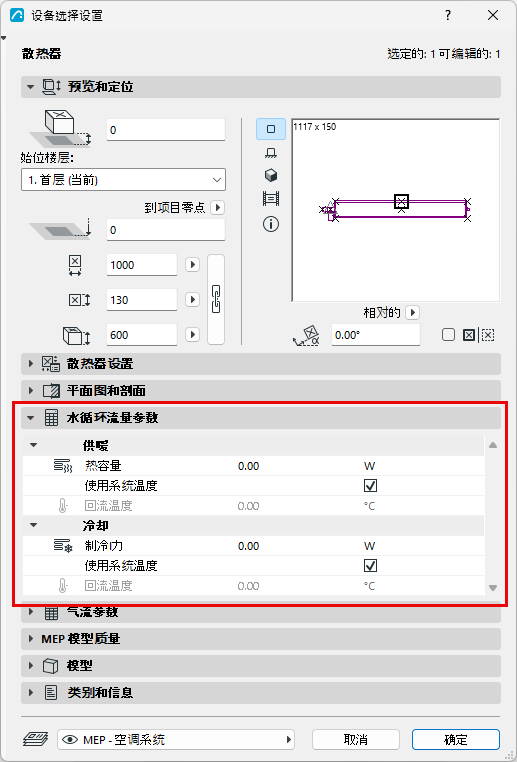

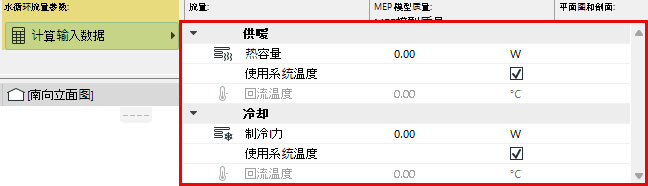

2. 在各个水暖设备的设置对话框或“信息框”中输入其供热和供冷值：

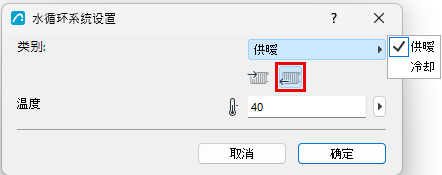

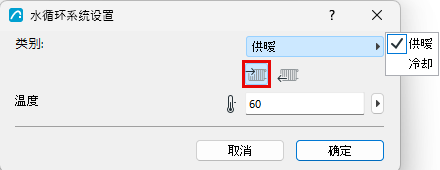

3. 在水暖系统设置中：定义温度要求（例如送风和回风）：
   • 通过 MEP 工具栏或任意水力系统分段的右键菜单，打开水力系统设置。



4. 将水力系统添加到系统浏览器（参见将 MEP 系统添加到系统浏览器)

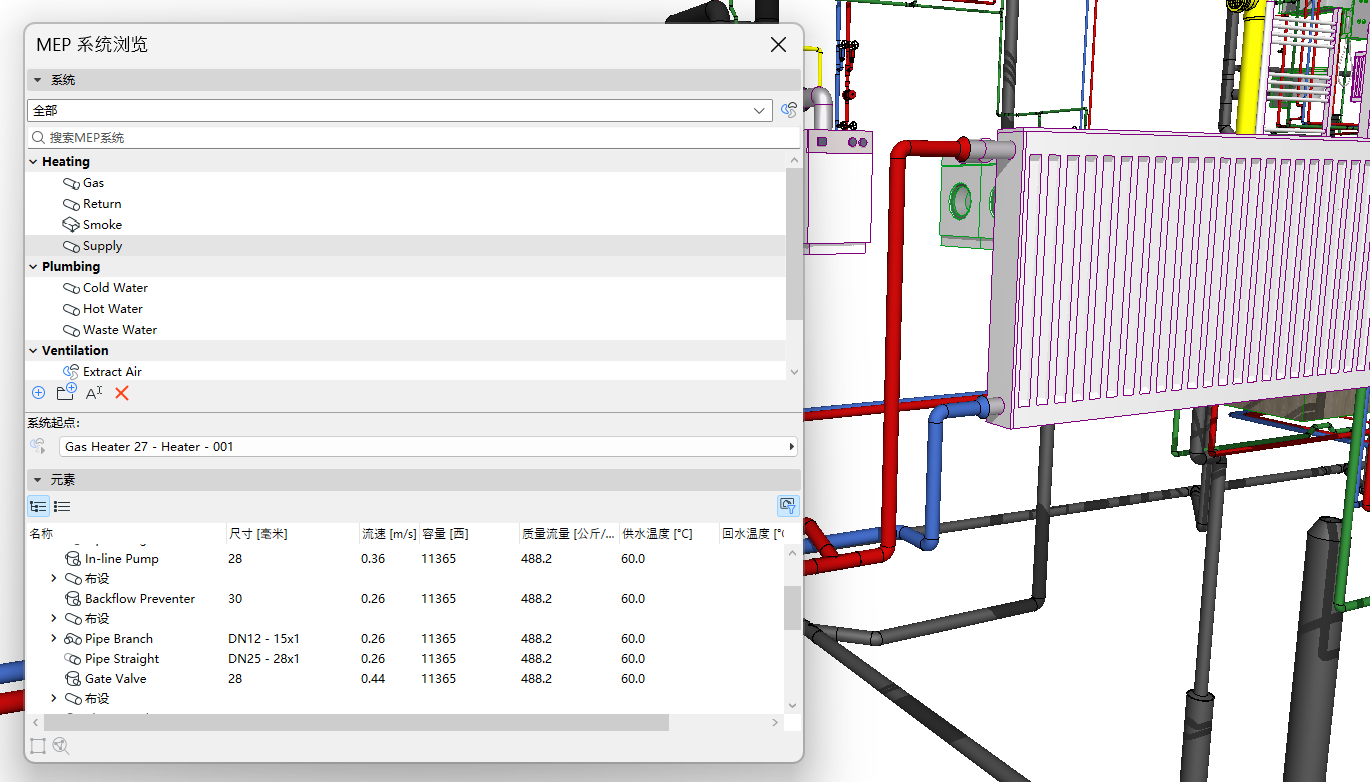

   系统浏览器会显示每个元素的相关数据：容量、送风和回风温度、质量流量、速度。





   • “容量”添加至系统起始点
   • 系统会计算管路及其分段的质量流量、流速和回水温度。
   • 这些数据基于元件尺寸以及为水力元件输入的容量和温度数据
5. 优化水管尺寸：根据系统浏览器中显示的数据，根据需要使用水力优化器工具调整风管尺寸。

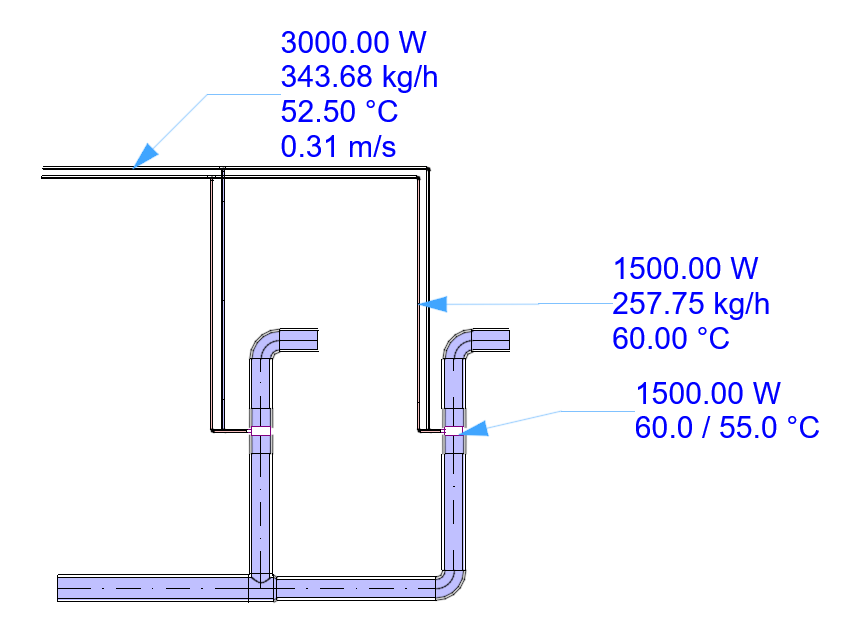

您可以通过标签和清单来显示系统中所有部件的这些数据。    。
