合并DXF-DWG
- 使用文件 > 互操作性 > 合并, 再选择从哪里浏览文件。或者从文件，或者从BIMcloud。
- 在合并文件对话框中，浏览所需的 DXF 或 DWG 文件。
- 点击打开。
- 合并DXF-DWG对话框出现。您有两种选择：

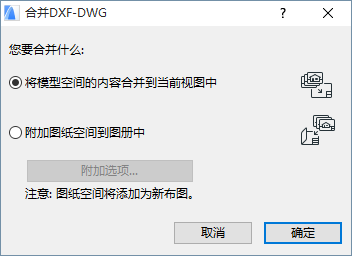

- 将模型空间的内容合并到当前视图中：选择此项将 DXF-DWG 文件的“模型空间”部分合并到项目中。将生成 DXF-DWG 模型空间中 AutoCAD 元素的俯视图并放置为 2D 元素。
在出现的对话框中进一步设置选项：合并DXF-DWG模型空间对话框.

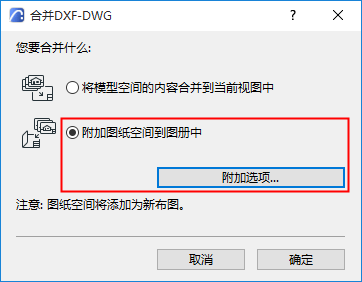

- 附加图纸空间到图册中：选择此选项可附加到 Archicad 图册的 DXF-DWG 文件的图纸空间。
- “图纸空间”定义将转换为布图。
- 如果 DXF-DWG 图形包含Archicad 中尚不可用的图纸空间尺寸定义，则将创建新的主布图。
- DXF-DWG 视点内容将转换为图形并放置在布图上。这些图形不可编辑；它们将以“嵌入”状态出现在图形管理器中。
- 在图纸空间中绘制的元素将被转换为 Archicad 元素并直接放置在布图上。

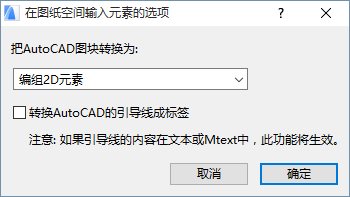

点击附加选项进一步设置：
把AutoCAD图块转换为：
选择一个选项：
转换AutoCAD的引线成标签：选中此复选框，在合并过程中执行此转换。
如果不选择此复选框，AutoCAD引线将转换为简单的2D元素。
