材料和表面转换

文件 > 互操作性 > IFC > IFC转换器

选择转换器以导入和打开材料和表面转换预设。

通过此对话框选择如何为导入的IFC模型元素分配建筑材料。

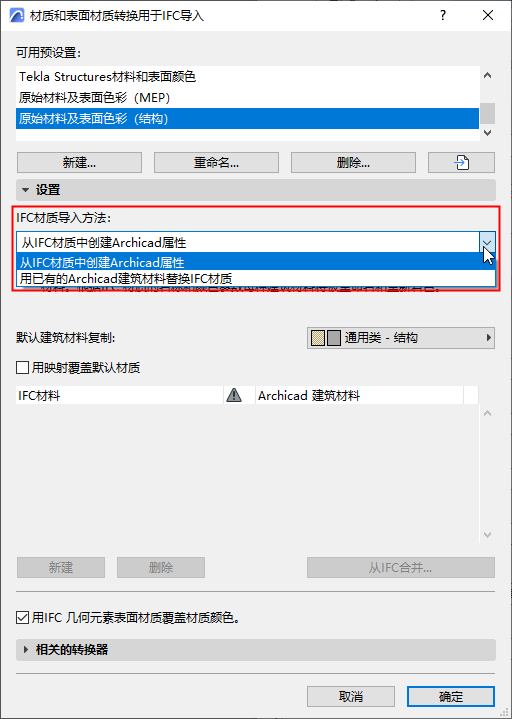

有两种导入的方式：

方法1：用已有的Archicad建筑材料替换IFC材质

通过此方式，单个建筑材料将被分配到所有导入的IFC元素。在以下弹出式对话框中选择此默认建筑材料。未生成建筑材料。

若需要，您可以使用材料映射覆盖此默认定义：见下面的用映射覆盖默认材质。

方法2：从IFC材料创建Archicad属性

针对每个IFC材料，将创建新的建筑材料：以下选择的默认建筑材料将被复制。

新建筑材料：

• 使用IFC材料的名称参数命名
• 被分配一个与IFC材料颜色参数相对应的颜色

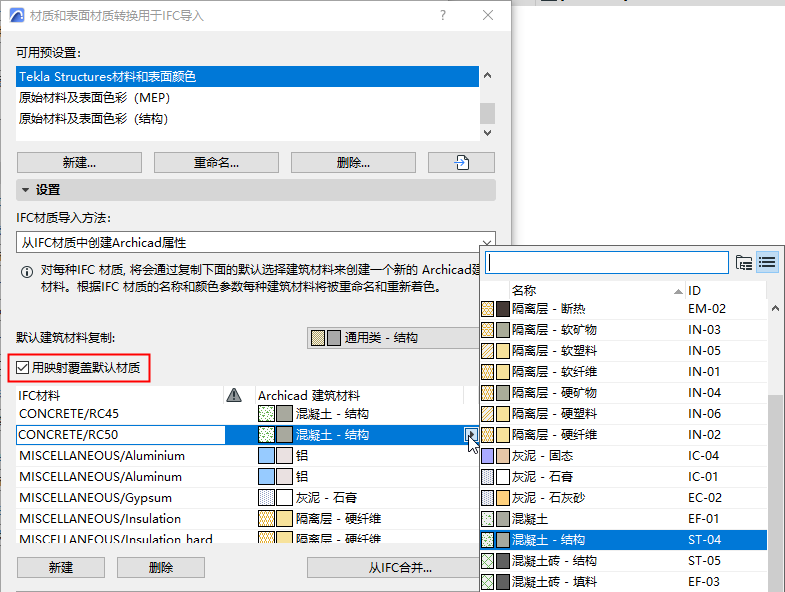

用映射覆盖默认材质

勾选此项手动映射单个材料，而不是使用弹出式对话框中分配的默认建筑材料。

如要将IFC材料添加到映射列表中，请执行以下操作：

• 点击新建，或者
• 单击从IFC合并并浏览IFC文件。该文件的IFC材料名称将被添加到列表中。

  注意:

  • 某些默认的导入用IFC转换器包含预定义的映射规定，您可以自由扩展或编辑其设置。建议在修改它之前复制默认的转换器。
  • 不能讲这些映射表导入或导出为单独的文件（例如，. xml）；您必须一起导入/导出它们以及整个转换文件本身。

用IFC元素几何图形表面覆盖材料颜色

IFC模型中的IFC元素可以有两种颜色 ：一种材料颜色和关于表面几何颜色的附件色。

如果您勾选了覆盖材料颜色选框，系统将根据IFC元素表面几何图形指定的颜色创建新的表面属性。

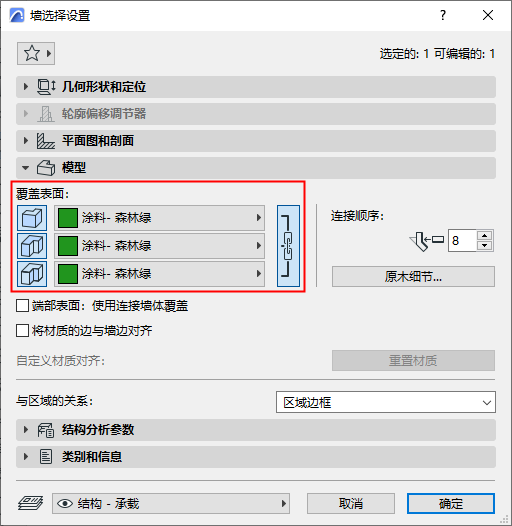

为检查和修改生成的表面覆盖，查看各元素设置对话框的模型面板。
