图层转换用于IFC导入

文件 > 互操作性 > IFC > IFC转换器

选择转换器以导入和打开图层转换预设。

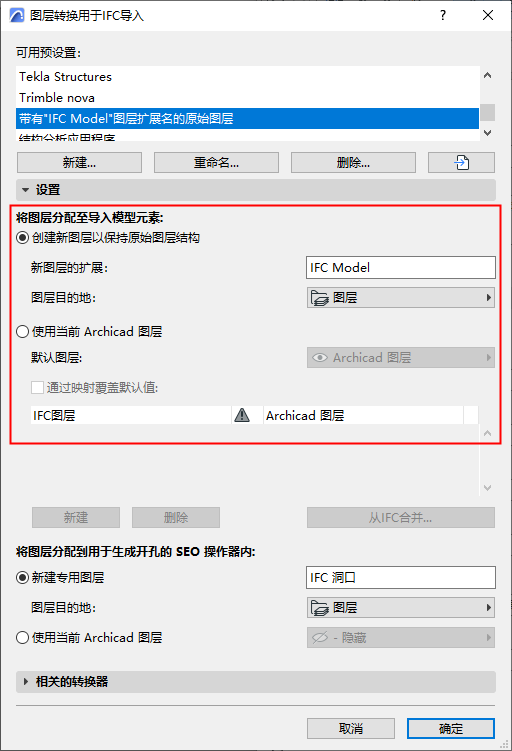

使用此对话框来定义将导入元素放置在Archicad 图层之上的方法。

创建新图层以保持原始图层结构

新建图层将采用IFC模型中的原始图层名称（例如IfcPresentationLayerAssignment）。导入的元素将放置于这些图层中。

• 新图层的扩展：将自定义扩展名（比如“IFC模型”）添加到每个图层名中。这允许您在图层设置中按扩展名对图层进行排序。
• 图层目的地：为IFC图层选择一个文件夹。默认目的地是根“图层”文件夹。

使用当前 Archicad 图层

在默认图层弹出框中，选择一个现有图层用于放置导入元素。

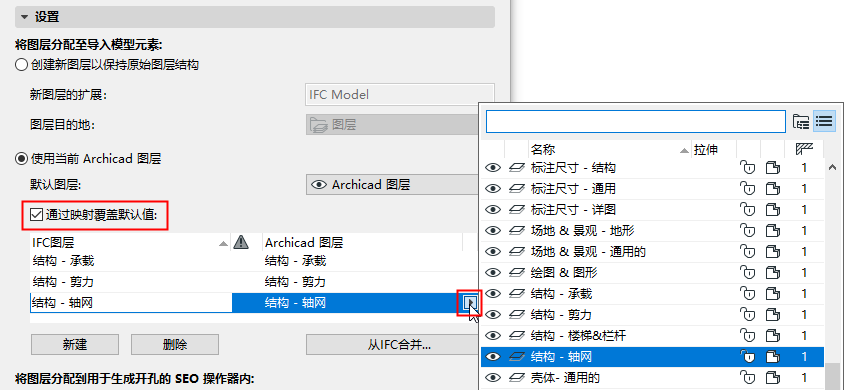

通过映射覆盖默认值

勾选此选项可以手动绘制图层，而不是使用从弹出窗口分配的默认图层。

如要将IFC图层名称添加到映射列表中，请执行以下操作：

• 点击新建，或者
• 单击从IFC合并并浏览IFC文件。该文件的图层名称将被添加到列表中。

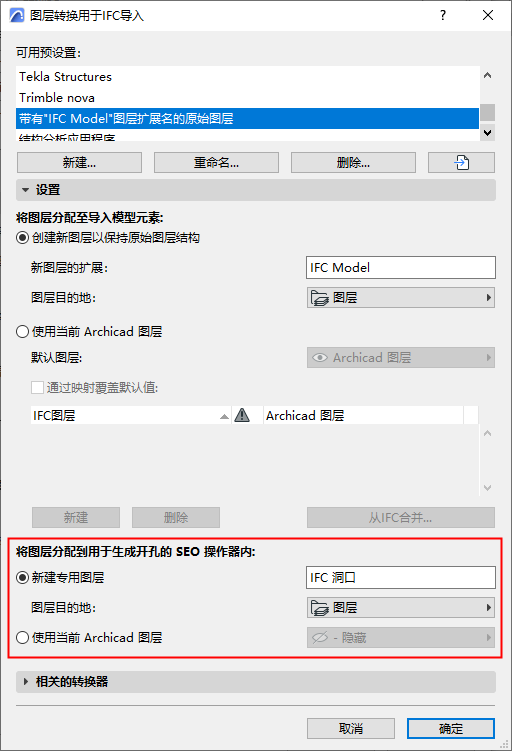

将图层分配到用于生成开孔的 SEO 操作器内

部分导入的洞口只能通过实体元素操作生成。在这些情况下，操作元素会通过SEO自动生成开口。

在IFC导入过程中，您可以确定这些SEO算子元素的图层设置:

• 新建专用图层：输入新图层的名称。
• 图层目的地：为新图层选择一个文件夹。
• 使用当前 Archicad 图层：为SEO操作元素选择图层：
  注： 如果您要移动任意目标元素，请确保操作元素的图层已显示，然后一起移动目标和操作元素:执行此操作以避免修改导入元素的初始几何图形。

图层转换注释:

• 导入过程会自动为所有导入图层设置一个的交集组合号码，这个号码将与当前项目图层的“交集组合号码不同。差异保证了导入图层上的元素将不与现有的项目元素相交。
• 如果元素已经被转换为它们相对应的基于工具为基础的结构元素（即，它们没有被转换为对象或变形体；见 几何图形转换用于IFC导入 上文），那么，由于自动交集运算，在同一图层上的元素可能有其被修改的几何形体。如果您想避开这一点，将交集组合的数字设置为0。
• 若相同名称的图层已经存在，则将不会建立新图层；导入元素被相应放置到已存在的相应图层上。
