坐标面板

使用上下文菜单以水平/垂直或加宽/紧缩的形式显示该面板。

坐标面板从左到右包含下列控制项：

• 用户原点：将零点重置到用户定义的位置。点击此按钮并在平面图的任意位置放置原点。
  注： 要返回用户原点到项目原点，双击用户原点按钮。

  更多信息，参见原点。

• 设置旋转栅格：点击旋转栅格按钮，然后在平面图上绘制一个矢量以指定旋转栅格的角度。注释:要返回到‘常规’栅格，使用栅格切换按钮。
• 切换垂直/旋转栅格：选择旋转栅格选项以切换到旋转栅格，或选择普通栅格选项以切换到水平/垂直栅格。
• 栅格捕捉：选择这三个选项之一以控制栅格捕捉：
  • 栅格捕捉关
  • 捕捉到捕捉栅格
  • 捕捉到结构轴网

    更多信息，参见捕捉栅格。

• 绝对/相对：将三角按钮切换为开以显示和输入相对X和Y坐标（用于笛卡儿坐标）和半径/角度坐标（用于极坐标）。

  绝对值显示了光标从项目原点或用户原点的水平、垂直、径向和角向距离，但永远不会从编辑原点开始。

  相对值在任何元素开始之前，显示了光标相对于项目原点或者用户原点，当开始编辑的时候，显示了到编辑原点的水平、垂直、径向和角向距离。

一般而言， 绘制绝对笛卡尔和相对极坐标将提供大部分信息， 而且在正常环境下是最有用的。

• 重力：或者，选择将元素放置于板、网、壳体及屋顶上。





  参见重力。

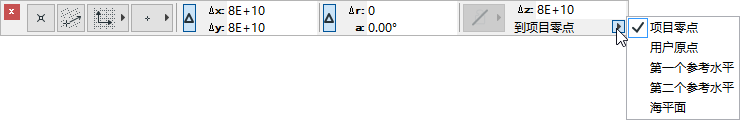

• 标高：坐标面板中的"z"区域显示被放置的元素的位置的标高。弹出菜单可以用于定义参考层，此数值应从该处标注：项目零点、当前楼层（或在3D中的用户原点），或定义在选项 > 项目个性设置> 参考层中的两个可选的参考层之一。

  参见参考层个性设置。
